Автосигнализация Pandect X-1800L v4 – основные функции

Pandect X-1800L v4 – телеметрическая автосигнализация с управлением через сотовую сеть, Bluetooth и цифровые шины автомобиля. В системе есть дистанционный и автоматический запуск двигателя, две Bluetooth-метки, Slave, противоугонные режимы, 2xCAN, LIN, IMMO-KEY и возможность расширения беспроводными модулями. Версия v4 сохранила знакомую платформу X-1800L, но получила обновлённую элементную базу и ряд изменений в оснащении.

Что изменилось в Pandect X-1800L v4

Версия v4 стала новой аппаратной ревизией X-1800L. Производитель сохранил проверенную платформу, но перевёл систему на другую компонентную базу и обновил оснащение.

В базовом блоке работают встроенный 2G GSM-модем, Bluetooth 5.0, цифровые интерфейсы 2xCAN и LIN, а также IMMO-KEY. Для дополнительных подключений предусмотрены четыре положительных порта. На автомобилях, где для автозапуска требуется коммутация более высоких токов, используется входящий в комплект релейный модуль RMD-4M.

Ещё одно заметное изменение – работа сразу с двумя вариантами SIM. В системе есть встроенный SIM-chip и слот для обычной nano-SIM, между которыми X-1800L v4 может переключаться автоматически.

Pandect X-1800L v4 относится к телематическим системам: GSM-модем уже находится в базовом блоке. Отдельный GSM-модуль для удалённого управления автомобилем не требуется.

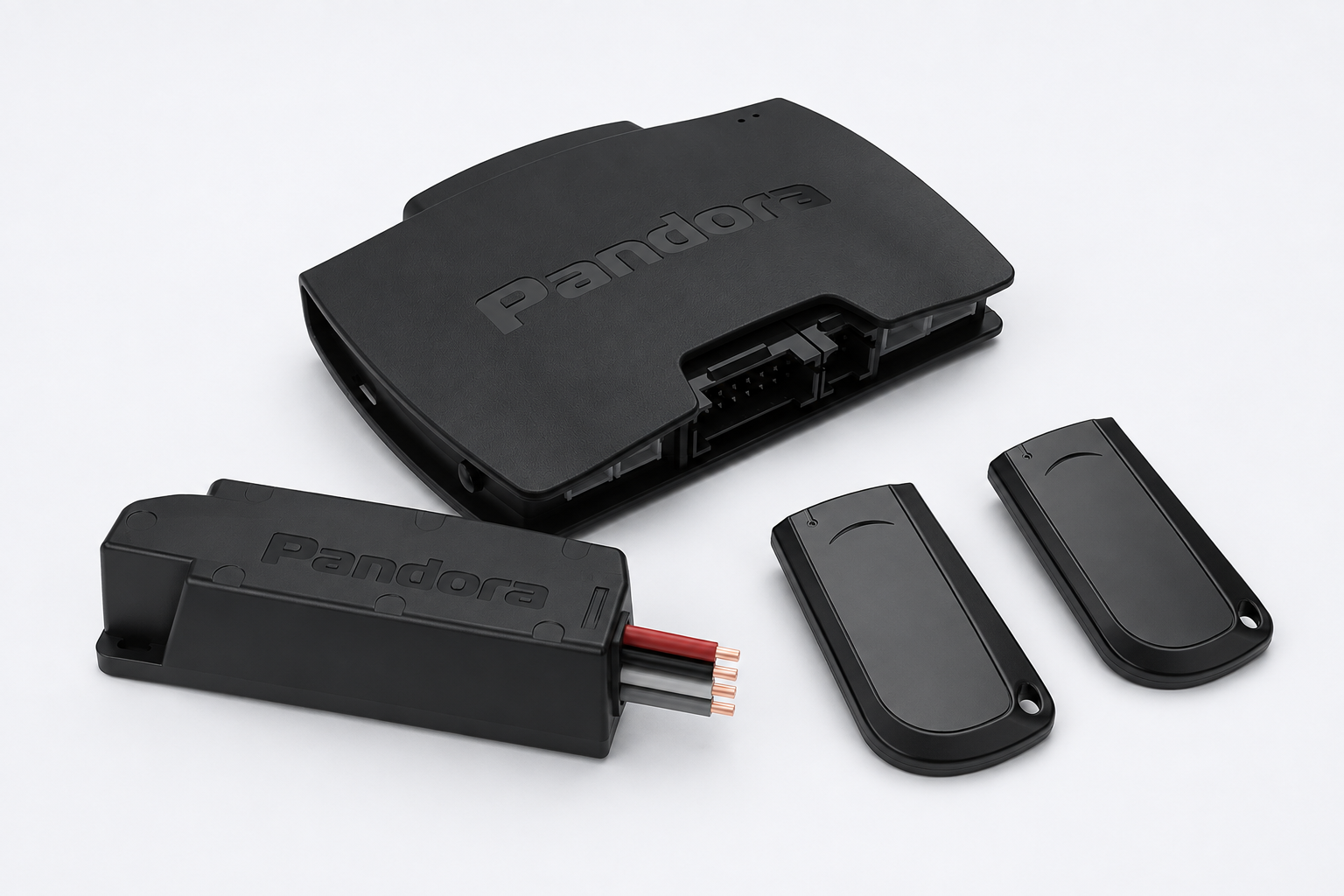

Комплектация Pandect X-1800L v4

В комплект X-1800L v4 входят основные компоненты для охраны автомобиля, авторизации владельца и реализации дистанционного запуска:

• базовый блок системы;
• две радиометки BT 760;
• релейный модуль RMD-4M;
• выносная кнопка;
• внешний датчик температуры двигателя;
• бипер;
• сирена;
• индивидуальная карта владельца;
• комплект кабелей и крепежа;
• документация.

Две метки удобны для автомобиля, которым регулярно пользуются два человека. Каждому владельцу можно выдать собственное устройство авторизации, не передавая одну метку вместе с ключами.

2G GSM, SIM-chip и nano-SIM

В Pandect X-1800L v4 встроен GSM/GPRS-модем. Через сотовую сеть система может передавать информацию о состоянии автомобиля, отправлять голосовые и SMS-оповещения и принимать команды владельца.

Для связи предусмотрены два варианта SIM:

• SIM-chip – встроен непосредственно в систему;
• nano-SIM – устанавливается в отдельный слот базового блока.

В штатном режиме система способна автоматически переключаться между SIM-chip и установленной nano-SIM, если качество интернет-соединения ухудшается. В настройках также можно оставить только один из вариантов.

Для владельца такая схема даёт дополнительный вариант связи. Если одна SIM работает в конкретном месте хуже, система может использовать другую. Но результат всё равно зависит от покрытия сотовых операторов в месте стоянки автомобиля.

Bluetooth 5.0 и две радиометки BT 760

В базовом блоке установлен Bluetooth 5.0. По этому каналу работают радиометки и совместимая беспроводная периферия. Всего система поддерживает до 14 Bluetooth-устройств.

В комплекте X-1800L v4 находятся две радиометки BT 760. Метка используется не только для постановки и снятия с охраны. Она может подтверждать присутствие владельца для работы иммобилайзера, режима Anti-Hi-Jack и функции Hands Free.

Радиометка работает от элемента CR2032 и оснащена датчиком движения. Систему можно настроить так, чтобы наличие метки стало дополнительным условием разрешения поездки.

2xCAN, LIN и работа со штатной электроникой автомобиля

Pandect X-1800L v4 оснащена цифровым интерфейсом 2xCAN/LIN/BEAN BUS. Через цифровые шины сигнализация получает доступные для конкретного автомобиля статусы и может передавать поддерживаемые команды.

В зависимости от модели машины по цифровой шине могут быть доступны состояния дверей, зажигания, педали тормоза, штатной тревоги, положение селектора, уровень топлива и другие данные. По цифровым интерфейсам также реализуются отдельные функции управления.

LIN может использоваться и для работы с совместимыми предпусковыми подогревателями Webasto Thermo Top Evo и Eberspacher Hydronic 1/2/3.

Наличие 2xCAN и LIN в самой сигнализации не означает одинаковый набор функций на всех автомобилях. Доступные статусы, команды, Slave, управление климатом и другие возможности зависят от конкретной модели и её цифровой поддержки.

IMMO-KEY и бесключевой автозапуск

В систему встроен цифровой порт IMMO-KEY. На поддерживаемых автомобилях он позволяет реализовать обход штатного иммобилайзера для дистанционного и автоматического запуска двигателя.

Если для автомобиля доступен соответствующий алгоритм, второй штатный ключ не приходится оставлять внутри машины. Конкретная возможность бесключевого обхода определяется моделью автомобиля, годом выпуска и поддерживаемой прошивкой.

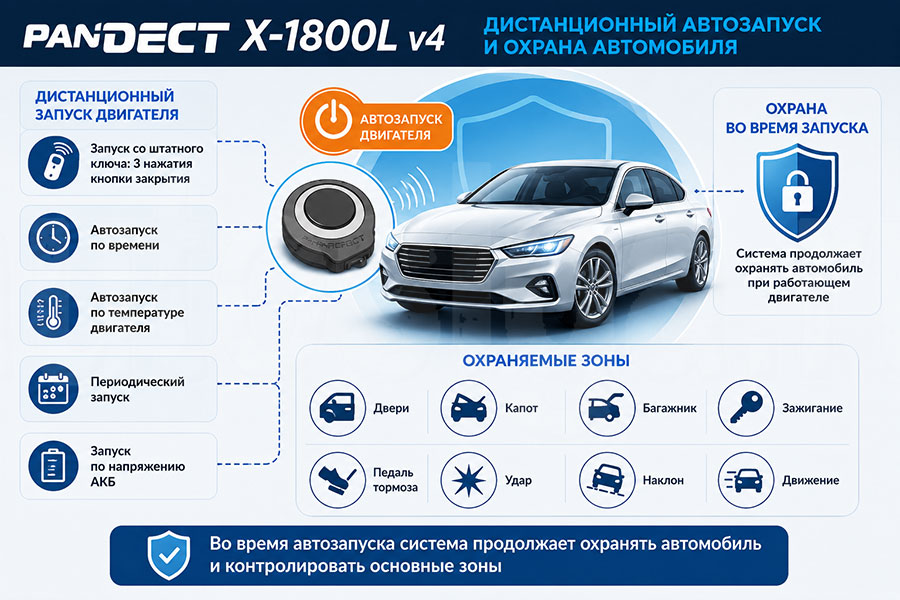

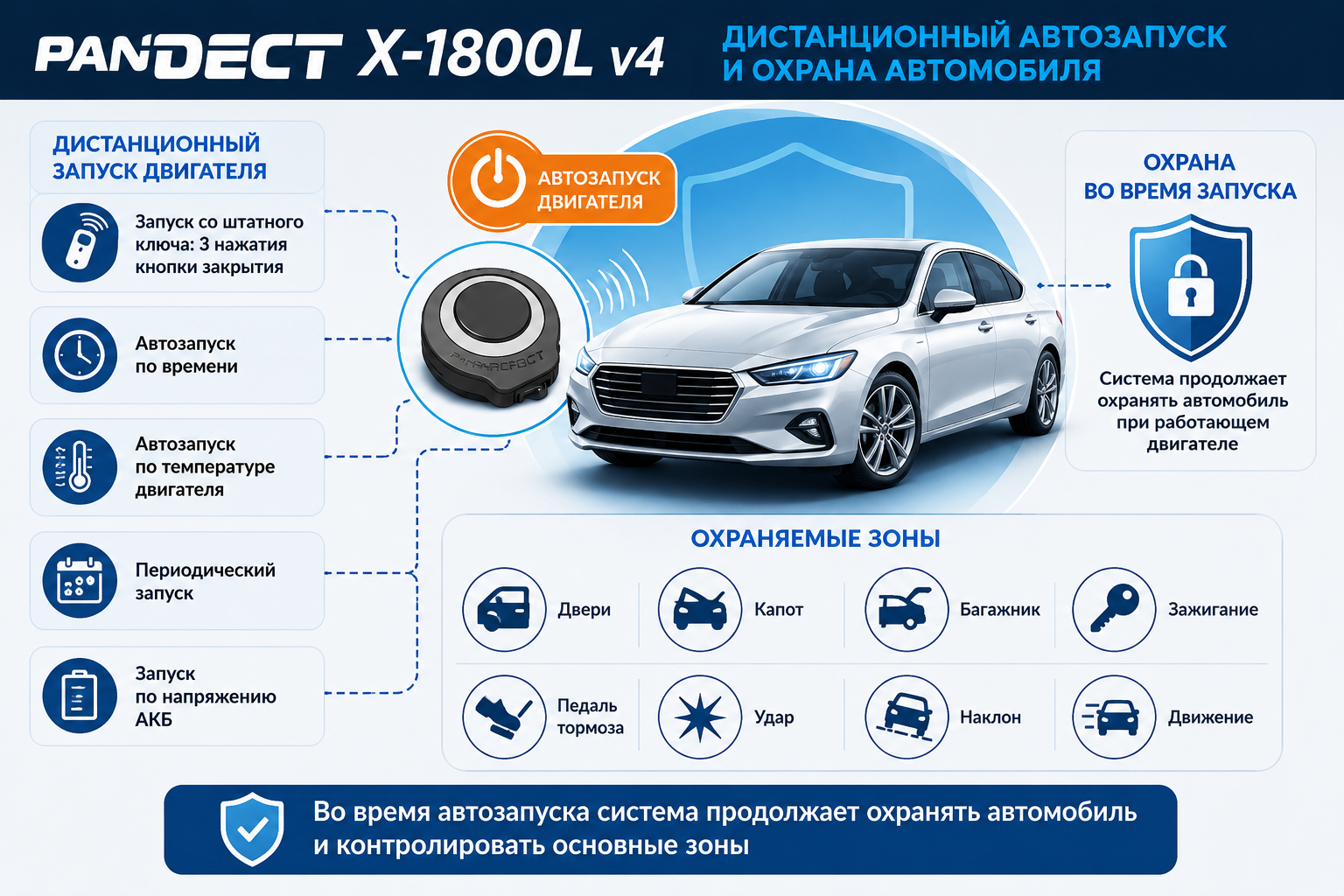

Дистанционный и автоматический запуск двигателя

Pandect X-1800L v4 уже укомплектована релейным модулем RMD-4M, поэтому система рассчитана на полноценную реализацию автозапуска и на автомобилях, где для запуска требуется коммутация силовых цепей.

Дистанционно запустить двигатель можно через доступные каналы управления системой. На поддерживаемых автомобилях предусмотрен и запуск со штатного ключа: для этого три раза нажимается кнопка закрытия.

Автоматический запуск можно настроить по нескольким условиям:

• в заданное время;
• через определённый период;
• при снижении температуры двигателя;
• при снижении напряжения аккумулятора.

Также задаются время прогрева и температура, при которой работа двигателя должна прекратиться.

Во время дистанционного запуска система остаётся в режиме охраны и продолжает следить за принятыми под контроль зонами. Открытый капот блокирует возможность запуска.

Автозапуск на АКПП и МКПП

На автомобиле с автоматической коробкой передач запуск разрешается при положении селектора P.

Для машины с механической коробкой передач используется программная нейтраль. Она подтверждает, что перед дистанционным запуском автомобиль оставлен без включенной передачи.

Управление климатом и подогревателями

На поддерживаемых автомобилях X-1800L v4 может работать не только с запуском двигателя, но и с отдельными функциями климата. В зависимости от машины могут быть доступны включение климатической установки, изменение температуры, подогрев руля, сидений, стёкол или зеркал.

Система также поддерживает управление совместимыми предпусковыми подогревателями. Подогреватель можно включить дистанционно или связать его работу с автозапуском и температурой двигателя.

Какие зоны контролирует Pandect X-1800L v4

В базовый блок встроен 3D-акселерометр для контроля удара, движения и наклона. Датчик удара имеет отдельные предупредительную и тревожную зоны.

В зависимости от автомобиля и реализованных подключений под контролем могут находиться:

• двери;
• капот;
• багажник;
• зажигание;
• педаль тормоза;
• работа двигателя;
• напряжение бортовой сети;
• температура двигателя;
• температура салона;
• уровень топлива;
• положение Parking или ручного тормоза;
• штатная тревога;
• удар;
• наклон;
• движение.

Если охраняемая зона нарушается, система включает тревогу, сохраняет событие и использует доступные способы оповещения владельца.

Slave, Hands Free и противоугонные режимы

Управление охраной в режиме Slave

Slave позволяет ставить Pandect на охрану и снимать её штатными средствами автомобиля. Владелец может продолжать пользоваться штатным ключом или сенсором бесключевого доступа на ручке двери.

Режим Hands Free

В режиме Hands Free охрана может включаться и выключаться автоматически при удалении или приближении владельца с радиометкой.

Иммобилайзер

При включении зажигания система проверяет наличие устройства авторизации. Если разрешённой метки рядом нет, можно реализовать запрет работы двигателя. После появления метки блокировка снимается.

Anti-Hi-Jack

Режим Anti-Hi-Jack предназначен для ситуации, когда устройство авторизации исчезает уже после начала поездки. В зависимости от настройки система может выполнить отложенную блокировку двигателя.

Кодовый иммобилайзер

Дополнительную авторизацию можно выполнять персональным PIN-кодом. Для его ввода используются подходящие штатные кнопки, рычаги, педали или дополнительно установленные элементы.

Есть ли GPS/ГЛОНАСС в Pandect X-1800L v4

Встроенного GPS/ГЛОНАСС-приёмника в обычной Pandect X-1800L v4 нет. Без дополнительного оборудования система может использовать LBS-позиционирование по базовым станциям сотовой сети, но его точность ниже спутникового определения координат.

Если владельцу нужны точные GPS/ГЛОНАСС-координаты, к X-1800L v4 можно подключить беспроводной приёмник NAV-035BT. Он добавляет спутниковое определение местоположения без замены основного блока сигнализации.

Если точное местоположение автомобиля требуется сразу, наличие или отсутствие GPS/ГЛОНАСС стоит учитывать ещё при выборе комплектации сигнализации. У обычной X-1800L v4 спутниковый приёмник является дополнительным устройством.

Какие устройства можно добавить к X-1800L v4

Bluetooth 5.0 позволяет расширять охранный комплекс беспроводными устройствами. Среди поддерживаемой периферии есть:

• дополнительные радиометки;
• брелоки-метки;
• GPS/ГЛОНАСС-приёмник NAV-035BT;
• беспроводные датчики дверей;
• радиореле блокировки BTR-101V;
• модуль моторного отсека RHM-03V;
• беспроводная сирена PS-331BT.

За счёт этого базовую систему можно дополнить отдельной блокировкой, защитой подкапотного пространства или спутниковым позиционированием уже после первоначальной установки.

Кому подойдёт Pandect X-1800L v4

X-1800L v4 рассчитана на владельцев, которым нужна телематическая сигнализация с GSM-связью, автозапуском и авторизацией по Bluetooth-метке без обязательного отдельного брелока с дисплеем.

Система уже содержит две радиометки и RMD-4M, поддерживает 2xCAN, LIN, бесключевой обход, Slave и автоматический запуск. SIM-chip вместе с nano-SIM добавляет второй вариант сотовой связи, а при необходимости комплекс можно дополнить GPS/ГЛОНАСС и беспроводными устройствами.

Pandect X-1800L v4 особенно интересна как готовая основа телематического охранного комплекса: GSM и Bluetooth уже находятся в базовом блоке, две метки и RMD-4M входят в комплект, а дополнительные функции можно наращивать по мере необходимости.

Pandect X-1800L v4 сохранила основные возможности семейства X-1800L, но получила обновлённую аппаратную ревизию, SIM-chip, две радиометки и полноценную комплектацию для автозапуска. Это вариант для автомобиля, которому нужны GSM-управление, Bluetooth-авторизация и цифровая интеграция через CAN, но встроенный GPS/ГЛОНАСС не является обязательным условием.
