Автосигнализация Pandora DX-9X LoRa FD – основные функции

Pandora DX-9X LoRa FD – охранно-сервисная система с двусторонним брелоком, радиоканалом LoRa 868 MHz, Bluetooth 5.0 и поддержкой современных цифровых шин автомобиля. В системе есть дистанционный и автоматический запуск двигателя, Slave, режимы авторизации владельца, управление предпусковым подогревателем и возможность расширения дополнительными Bluetooth-устройствами.

Что входит в комплект Pandora DX-9X LoRa FD

Базовая комплектация уже содержит основные компоненты, необходимые для охраны автомобиля и реализации автозапуска:

• базовый блок Pandora DX-9X LoRa FD;
• двусторонний брелок;
• индивидуальную карту владельца;
• выносную кнопку со световым индикатором;
• внешний датчик температуры двигателя;
• бипер;
• сирену;
• релейный модуль;
• комплект кабелей и крепежа;
• схему подключения.

Производитель оставляет за собой право менять комплектацию, поэтому перед установкой конкретного комплекта её лучше сверить по коробке и документации.

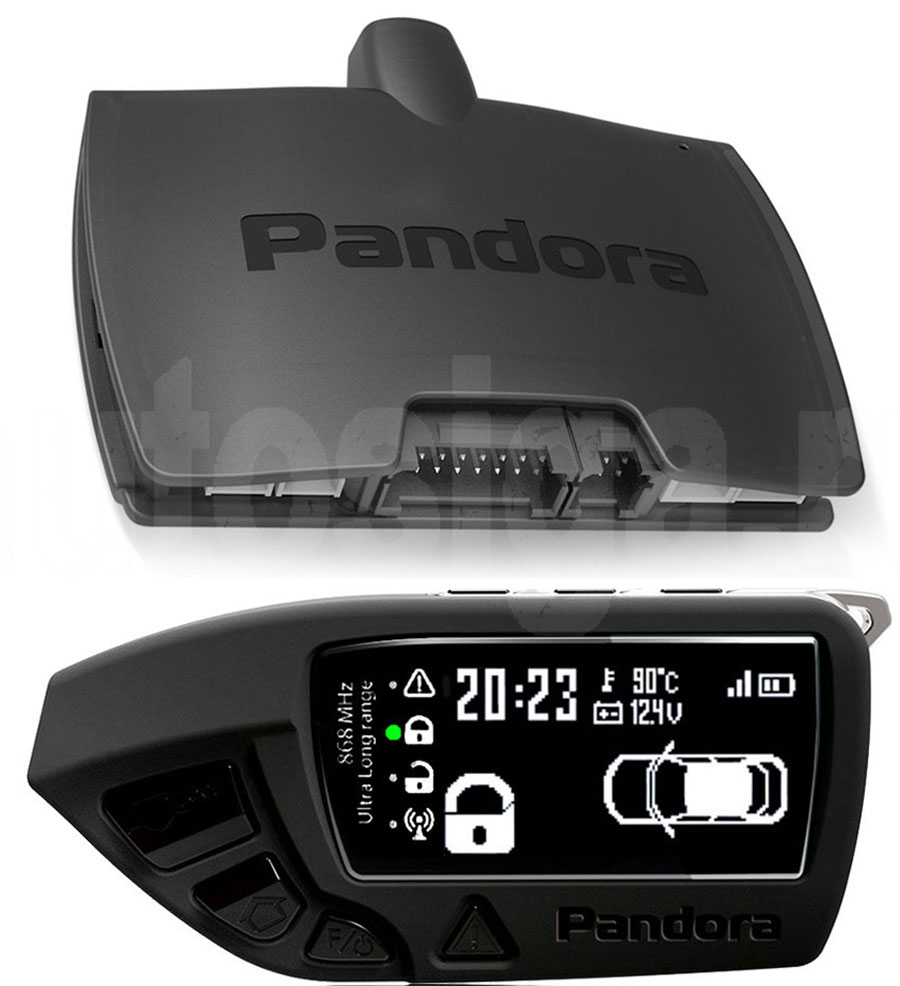

LoRa-брелок и базовый блок Pandora DX-9X LoRa FD

Для связи основного брелока с системой используется диапазон 868 MHz и технология LoRa HS. Радиоканал защищён диалоговым алгоритмом с шифрованием AES 128 bit. Базовый блок поддерживает работу до четырёх брелоков.

Брелок оснащён OLED-дисплеем, аккумулятором, звуковым и вибрационным оповещением. На экране можно увидеть состояние охраны, связь с автомобилем, напряжение аккумулятора, температуру двигателя и салона, остаток топлива при наличии соответствующей информации, работу двигателя и состояние охраняемых зон.

С брелока доступны постановка и снятие с охраны, дистанционный запуск и останов двигателя, управление багажником, предпусковым подогревателем, режимом технического обслуживания и другими функциями системы.

Pandora DX-9X LoRa FD относится к системам с полноценным двусторонним брелоком. Для управления автомобилем на расстоянии постоянное подключение к мобильной сети ей не требуется.

Bluetooth 5.0 и дополнительные устройства

В базовый блок встроен интерфейс Bluetooth 5.0. Система может работать с несколькими типами беспроводных устройств: радиометками, брелоками-метками, беспроводными реле, сиренами, модулями моторного отсека и другими совместимыми устройствами.

Всего базовый блок поддерживает до 14 периферийных Bluetooth-устройств. Смартфон также может быть записан в память системы и использоваться рядом с автомобилем через Bluetooth.

Bluetooth нужен не только для управления. Через него могут работать режимы авторизации владельца, дополнительные блокировки и беспроводная периферия, поэтому систему можно расширять без прокладки отдельной проводки к каждому устройству.

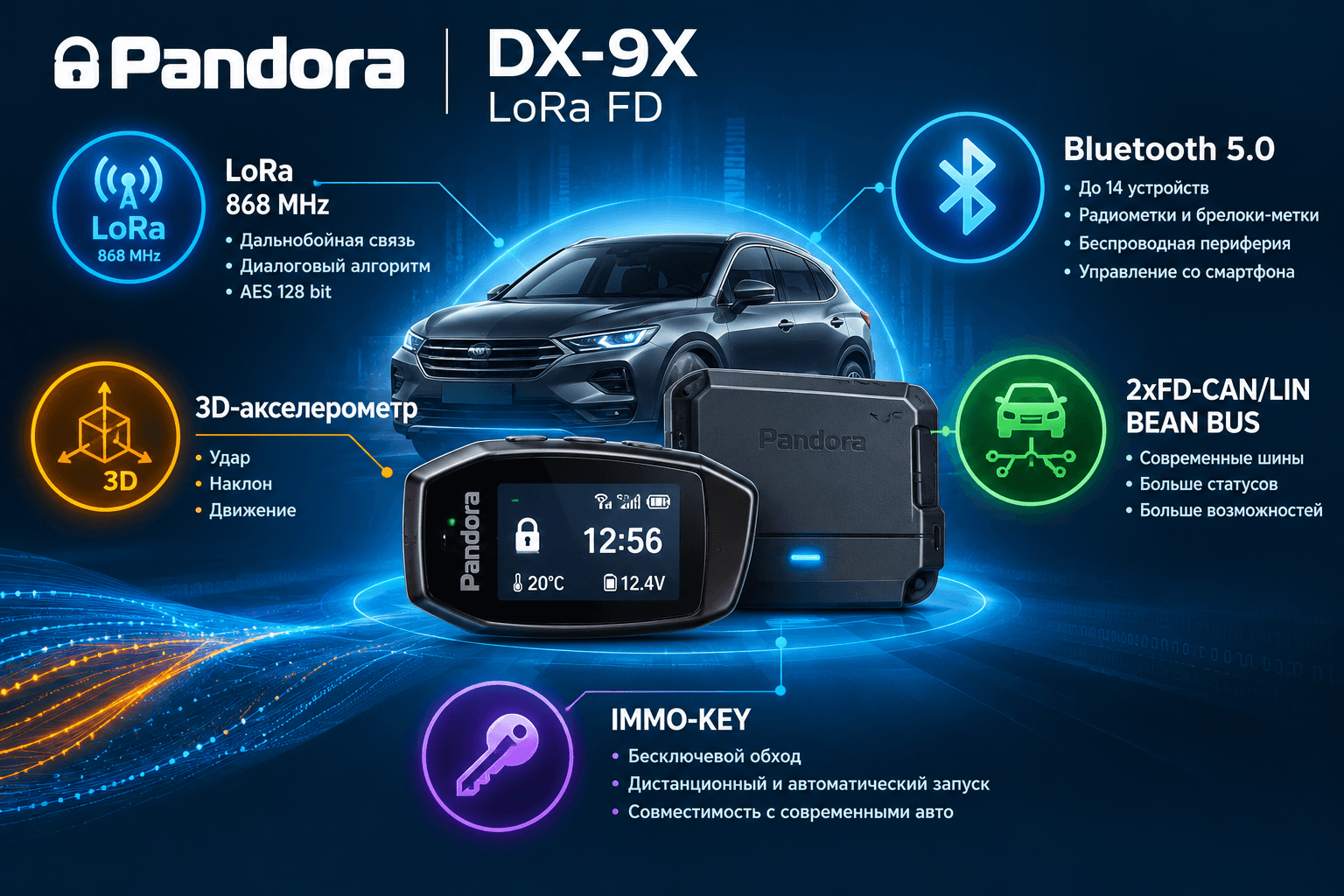

2 CAN FD, LIN и BEAN BUS в Pandora DX-9X LoRa FD

Одна из заметных особенностей Pandora DX-9X LoRa FD – встроенный цифровой интерфейс 2xFD-CAN/LIN/BEAN BUS. Он позволяет системе взаимодействовать с цифровыми шинами современных автомобилей и получать необходимые статусы или передавать команды, если соответствующая функция поддерживается для конкретной машины.

Поддержка CAN FD особенно актуальна для новых автомобилей, где обычного классического CAN уже недостаточно для доступа ко всем необходимым данным. При этом наличие CAN FD в самой сигнализации не означает одинаковый набор функций на любой машине.

Цифровые статусы и команды зависят от конкретного автомобиля. Для одной модели могут быть доступны автозапуск, Slave и большое количество статусов, для другой набор возможностей будет отличаться.

IMMO-KEY и бесключевой обход штатного иммобилайзера

В Pandora DX-9X LoRa FD предусмотрен цифровой порт IMMO-KEY и программно-аппаратные алгоритмы, позволяющие реализовать обход штатного иммобилайзера на поддерживаемых автомобилях.

Эта функция используется прежде всего для дистанционного и автоматического запуска двигателя без размещения второго штатного ключа внутри автомобиля. Возможность бесключевого обхода зависит от конкретной модели, года выпуска и цифровой поддержки автомобиля.

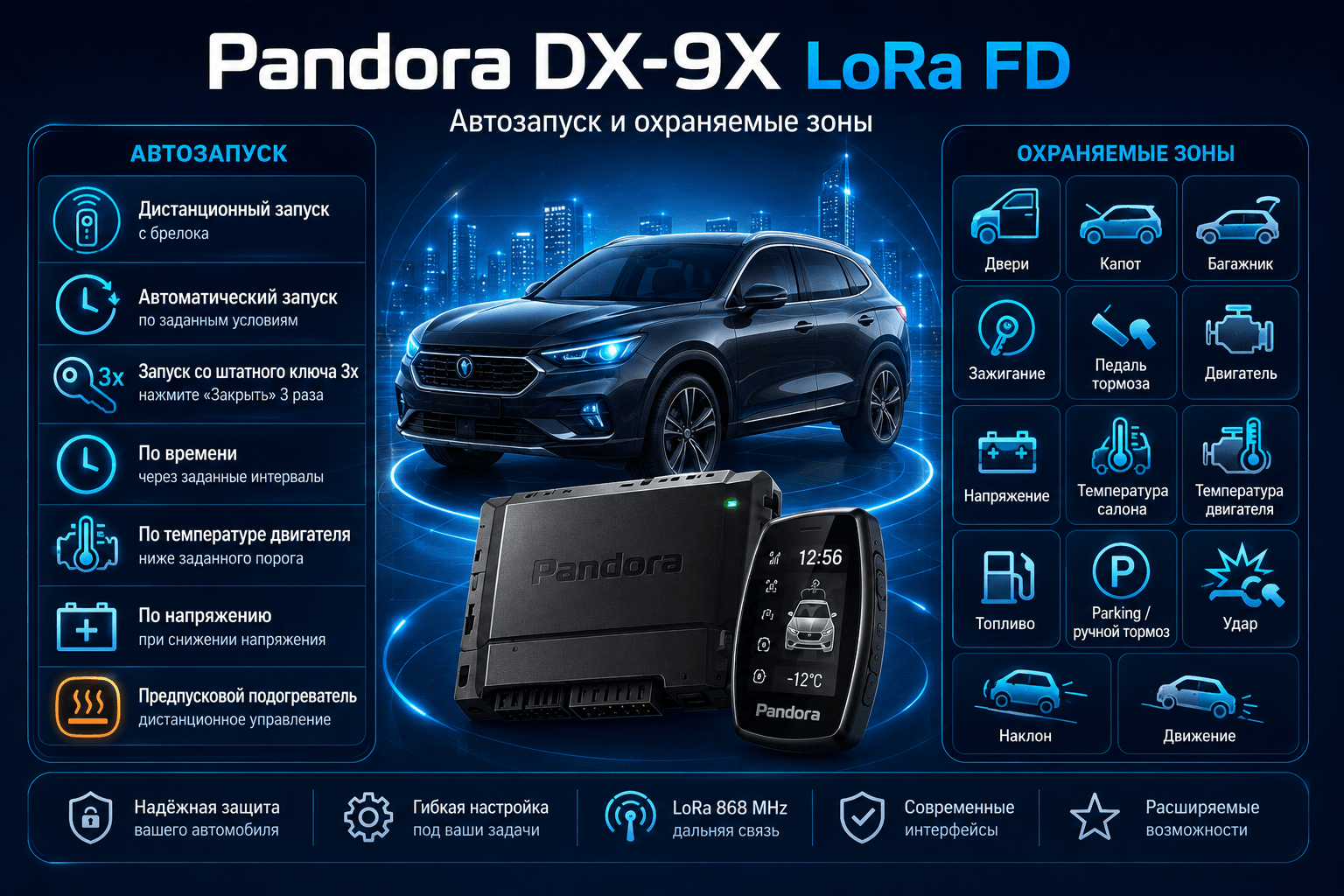

Какие зоны контролирует Pandora DX-9X LoRa FD

Базовый блок оснащён 3D-акселерометром, который распознаёт удар, наклон и движение автомобиля. Для датчика удара предусмотрены отдельные предупредительная и тревожная зоны.

В зависимости от автомобиля и выполненных подключений система может контролировать:

• открытие дверей;
• открытие капота;
• открытие багажника;
• включение зажигания;
• нажатие педали тормоза;
• работу двигателя;
• работу предпускового подогревателя;
• напряжение бортовой сети;
• температуру салона;
• температуру двигателя;
• температуру окружающей среды при наличии данных;
• остаток топлива;
• положение Parking на автомобиле с АКПП или состояние ручного тормоза на автомобиле с МКПП;
• штатную тревогу автомобиля;
• удар;
• наклон;
• движение.

Часть информации, например остаток топлива, температура окружающей среды или статус штатной тревоги, может поступать по цифровой шине и зависит от поддержки конкретного автомобиля.

Дистанционный и автоматический запуск двигателя

Pandora DX-9X LoRa FD поддерживает дистанционный и автоматический запуск двигателя. Дистанционно запустить двигатель можно с двустороннего брелока, а на поддерживаемых автомобилях также штатным ключом.

Для автоматического запуска можно настроить несколько условий:

• запуск каждый день в заданное время;
• периодический запуск через установленный интервал;
• запуск при снижении температуры двигателя;
• останов при достижении заданной температуры;
• заданное время работы двигателя;
• автоматический запуск с учётом напряжения бортовой сети.

Во время автозапуска автомобиль остаётся под охраной. Система продолжает контролировать принятые под охрану зоны и остановит двигатель при нарушении условий безопасности.

Запуск двигателя со штатного ключа

На автомобилях, для которых такая функция поддерживается, двигатель можно дистанционно запустить тройным нажатием кнопки закрытия на штатном ключе в течение пяти секунд. Отдельная настройка самой команды не требуется, но возможность её использования зависит от цифровой поддержки автомобиля.

Автозапуск на автомобилях с АКПП и МКПП

На автомобиле с автоматической коробкой передач запуск разрешается при положении селектора в режиме P.

Для машины с механической коробкой используется процедура программной нейтрали. Она нужна для того, чтобы система могла убедиться, что после выхода водителя автомобиль оставлен с выключенной передачей.

Slave и управление штатным ключом

Режим Slave позволяет использовать для постановки и снятия Pandora с охраны штатные средства автомобиля. Это может быть кнопка штатного пульта или сенсор бесключевого доступа на ручке двери.

В результате владельцу не обязательно каждый раз пользоваться брелоком Pandora. Система может следовать за командами штатной охраны автомобиля, сохраняя собственные противоугонные функции.

Hands Free, иммобилайзер и Anti-Hi-Jack

Режим свободные руки

Hands Free позволяет автоматически включать и выключать охрану при удалении или приближении владельца с устройством авторизации.

Режим иммобилайзера

После включения зажигания система проверяет наличие устройства авторизации. Если оно не обнаружено, можно реализовать блокировку двигателя сразу или при начале движения. При появлении разрешённого устройства блокировка снимается.

Режим Anti-Hi-Jack

Режимы Anti-Hi-Jack предназначены для защиты автомобиля при попытке захвата уже после снятия с охраны. Система контролирует присутствие устройства авторизации и при его исчезновении может выполнить отложенную блокировку двигателя.

Кодовый иммобилайзер

Вместо отдельной метки можно использовать персональный PIN-код, вводимый штатными органами управления автомобиля. Для набора кода могут применяться кнопки, рычаги, педали или дополнительно установленные элементы.

Пляжный режим

Пляжный режим позволяет включать и выключать охрану с помощью заранее заданного PIN-кода без привычного брелока. Код вводится через подходящий штатный или дополнительный элемент автомобиля.

Управление предпусковым подогревателем

Pandora DX-9X LoRa FD поддерживает цифровое управление предпусковыми подогревателями Webasto Thermo Top Evo и Eberspacher Hydronic 1/2/3.

Подогреватель можно включать и выключать дистанционно. Также возможна автоматическая работа перед запуском двигателя с учётом температуры и заданного времени работы.

При соответствующей настройке подогреватель может использоваться и как догреватель во время движения при низкой температуре окружающего воздуха.

Есть ли в Pandora DX-9X LoRa FD GSM и GPS

В базовый блок не встроены GSM-модем и GPS/ГЛОНАСС-приёмник. Основным каналом дальней связи с владельцем остаётся двусторонний LoRa-брелок, а Bluetooth используется в непосредственной близости от автомобиля.

Если необходимы мобильная связь, координаты автомобиля и полноценный удалённый контроль через интернет, систему можно дополнить телеметрическим модулем NAV-X.

NAV-X оснащён GSM-модемом, nano-SIM и GPS/ГЛОНАСС-приёмником. С ним появляются определение местоположения, трекинг и другие телематические возможности.

Какими устройствами можно дополнить систему

Pandora DX-9X LoRa FD поддерживает различные Bluetooth-устройства, поэтому возможности комплекса можно расширять после установки.

• Радиометки – для автоматической авторизации владельца и противоугонных режимов.
• Брелоки-метки – для управления охраной и авторизации.
• NAV-X – добавляет GSM-связь и GPS/ГЛОНАСС.
• DMS-100BT – беспроводной датчик положения двери и движения.
• BTR-101V – беспроводное реле блокировки двигателя.
• RHM-03V – модуль управления оборудованием моторного отсека, замком капота, сиреной, блокировкой и предпусковым подогревателем.
• PS-331BT – беспроводная пьезоэлектрическая сирена с дополнительными функциями контроля моторного отсека.

Кому подойдёт Pandora DX-9X LoRa FD

Эта система интересна владельцам, которым нужен привычный двусторонний брелок с обратной связью, но автомобиль уже требует современной цифровой интеграции с CAN FD.

DX-9X LoRa FD сочетает дальнюю радиосвязь LoRa, Bluetooth 5.0, автозапуск, Slave, бесключевой обход иммобилайзера и противоугонные режимы. При необходимости систему можно расширить беспроводными устройствами и добавить GSM с GPS/ГЛОНАСС через NAV-X.

Сильная сторона Pandora DX-9X LoRa FD – сочетание классического двустороннего брелока с современными цифровыми интерфейсами. При этом владелец сам решает, нужен ли ему GSM и GPS/ГЛОНАСС или достаточно LoRa-связи.

Pandora DX-9X LoRa FD подойдёт тем, кто хочет управлять сигнализацией с отдельного брелока, использовать автозапуск и современные функции Pandora на автомобиле с CAN FD. А возможность подключить NAV-X и другую Bluetooth-периферию оставляет запас для дальнейшего расширения охранного комплекса.
