Фото точек подключения контроля двигателя по тахометру и снятие руля на Volkswagen Polo 2011

Привет, Дмитрий!
Переустановка на сигнализацию с автозапуском.
Точка подключения контроля работы от провода форсунки.
Также вопрос снятия кожуха подрулевой колонки – снятие руля.
Для снятия руля сначала надо отщёлкнуть подушку безопасности: надо чуть сжать шпильки. Есть фото, как они выглядят.
Может кто-то и справлялся без этого, но зная, как снять руль, гораздо удобнее делать всё остальное.
Вдруг тебе и всем нам пригодится на будущее, отсортируй, если что :)

— С уважением, Марат.)

Установка автосигнализации на Volkswagen Polo - Защёлки для снятия руля
Снятый руль: вид защёлок

Установка автосигнализации на Volkswagen Polo - Вид без снятого руля
Вид без снятого руля

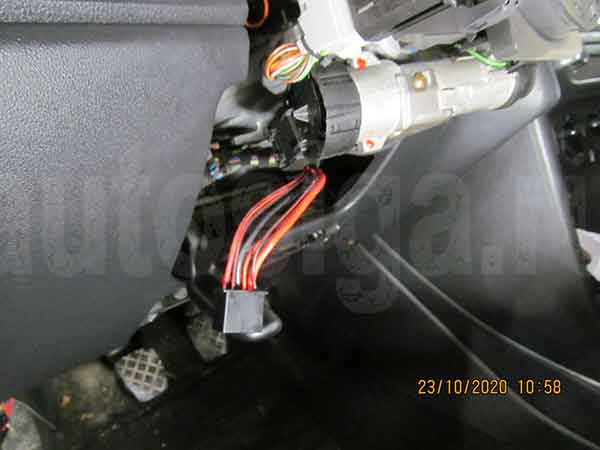

Установка автосигнализации на Volkswagen Polo - Разъём замка зажигания
Разъём замка зажигания

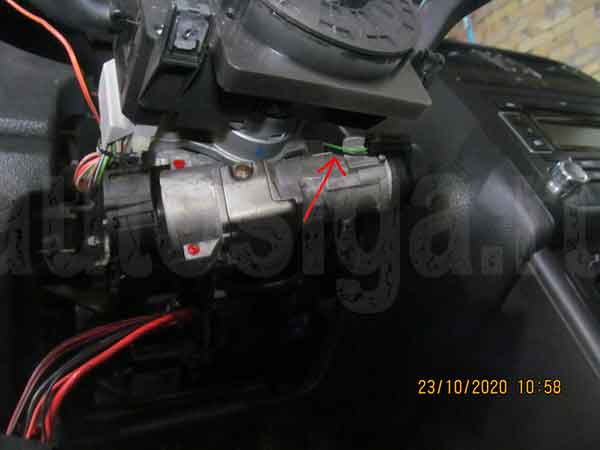

Установка автосигнализации на Volkswagen Polo - Обход штатного иммобилайзера
Обход штатного иммобилайзера: в разрыв зелёного или чёрного проводов антенны иммо на замке зажигания

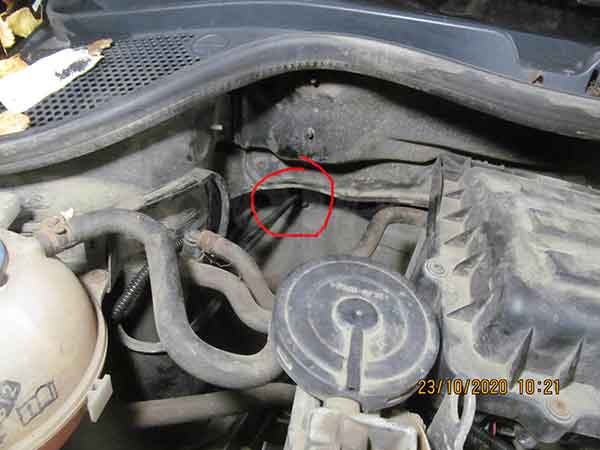

Установка автосигнализации на Volkswagen Polo - Проход из-под капота в салон
Вариант прохода из салона под капот

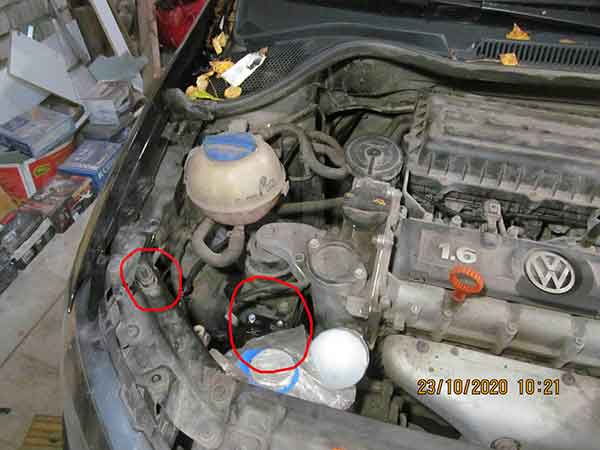

Установка автосигнализации на Volkswagen Polo - Возможное место установки концевика капота и сирены
Сирена + концевик капота

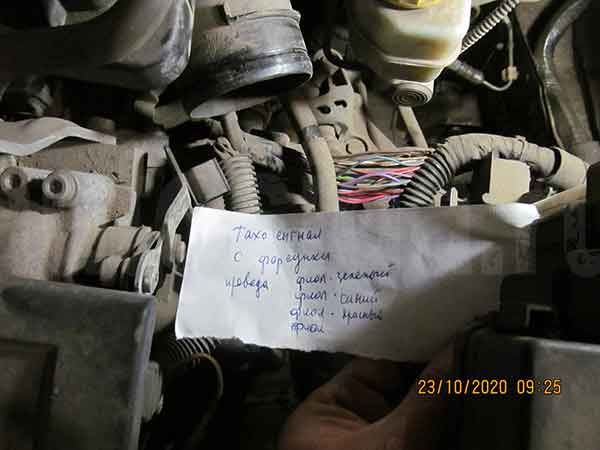

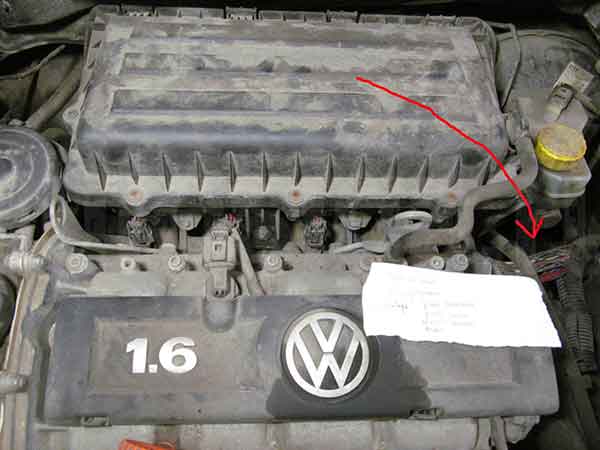

Установка автосигнализации на Volkswagen Polo - Подключение к форсункам
Прокладка провода в гофре к проводам форсунок

Установка автосигнализации на Volkswagen Polo - Подключение к форсункам

Установка автосигнализации на Volkswagen Polo - Подключение к форсункам

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии
Тахометр прекрасно видит с датчика распредвала,жёлтый провод.
