Фото точек подключения автосигнализации на Toyota Tundra 2021, PTS

Тойота Тундра 2021
Toyota Tundra 2021

Tundra была с четырьмя дверьми, без люка.

Код автомобиля для сигнализаций Pandora/Pandect 2141. Обход штатного иммобилайзера: Toyota can.

По can Pandora DX-4G S Plus:

  • все 4 двери;
  • капот;
  • зажигание;
  • заведённый двигатель (тахометр);
  • паркинг;
  • тормоз;
  • блокировка двигателя;
  • обход штатного иммобилайзера;
  • slave;
  • управление штаткой (обязательно разрешите, чтобы не кричала штатка при снятии с охраны Pandora);
  • повороты;
  • центральный замок;
  • включённые габариты;
  • пробег;
  • дистанционный запуск штатным брелоком.

Поднятием стёкол на этом автомобиле Pandora не управляет и топливо не видит. Видимо, зависит от комплектации авто.

К can можно подключиться на блоке BCM слева от рулевой колонки.

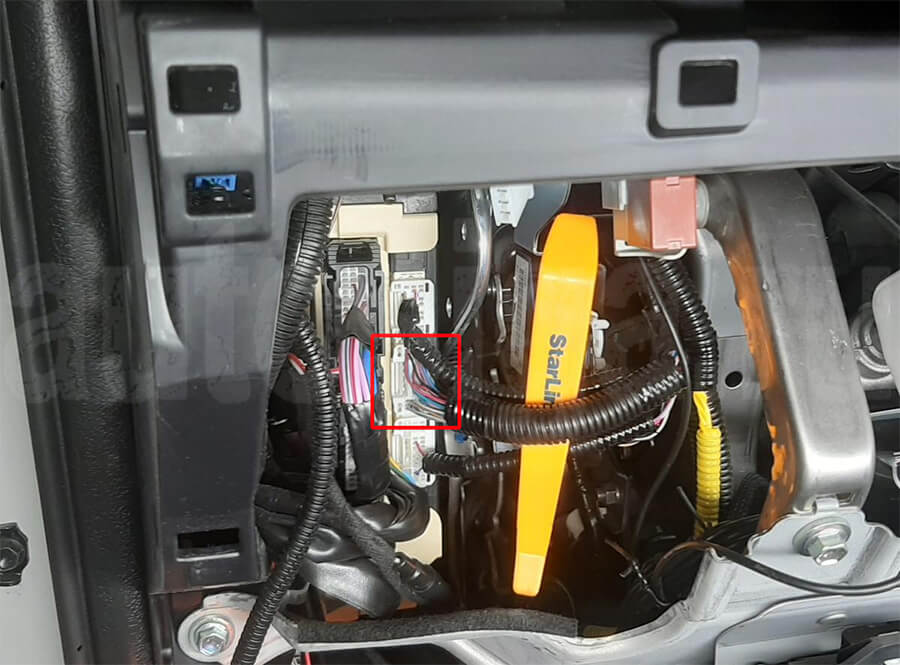

Расположение блока BCM на Toyota Tundra 2021
BCM и нужный разъём для подключения

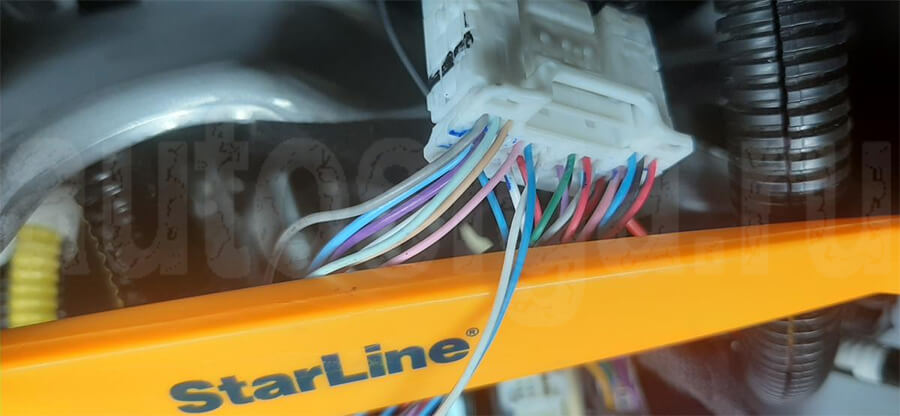

Подключение к can на Toyota Tundra 2021
Can-H – синий (pin 14), Can-L – белый (pin 13)

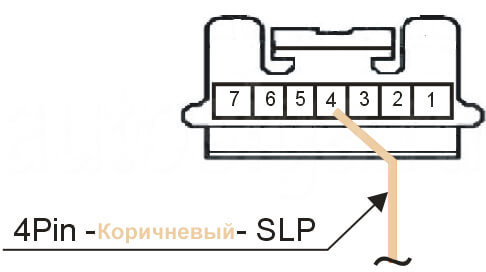

Для автозапуска подключаемся выходом Pandora, назначенным как стартер, к коричневому проводу на разъёме под рулевой колонкой.

Подключение к slpToyota Tundra 2021

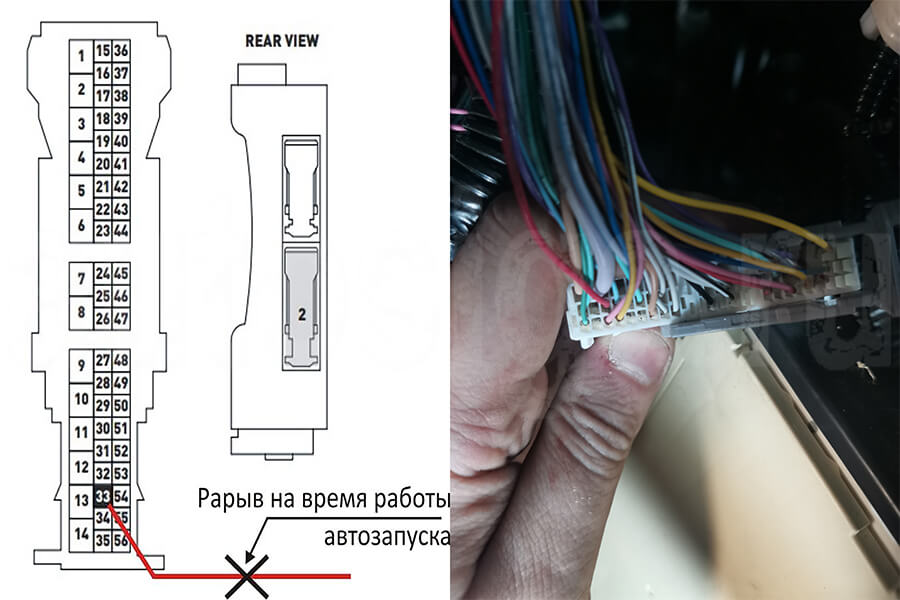

На всё время автозапуска разрываем провод Telematics. На нём постоянно +12В. Находится с тыльной стороны BCM в нижнем разъёме.

Разрыв провода Telematics Toyota Tundra 2021
Telematics (+12V) – красный (pin 33)

Не забываем запрограммировать холостой ход и обучить обходу иммобилайзера.
