Установка и подключение автосигнализации Starline A91 на Toyota Noah 2008, PTS, правый руль, кузов ZRR75W

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Устанавливаемое оборудование: автосигнализация StarLine A91 с функцией автозапуска.

Установка автосигнализации на Toyota Noah - разбор салона

Для удобства установки сигнализации разбираем салон.

Фото 1.1. Снимаем накладку правой стойки лобового стекла. Для этого вытаскиваем заглушки из ручки и, выкрутив винты, снимаем ручку, а затем накладку – клипсы вдоль стойки.

Фото 1.2. Снимаем накладку правого порога в проеме двери водителя. Аналогично – накладку порога в проеме двери переднего пассажира слева.

Фото 1.3. Снимаем крышку правой кик-панели. Аналогично со стороны переднего пассажира снимаем крышку левой кик-панели.

Фото 1.4. Выкручиваем три самореза по низу подторпедника и сдергиваем подторпедник (по периметру - клипсы).

Фото 1.5. Отжимаем упор корпуса ручки отпирания лючка бензобака и сдергиваем её по направлению вдоль тросика. Аналогично снимаем ручку открытия капота.

Фото 1.6. Нажимаем лезвием отвертки в окно обшивки над рулем слева для расцепления верхней и нижней половин. Аналогично – справа, после этого обшивки снимаем – зацепы по периметру.

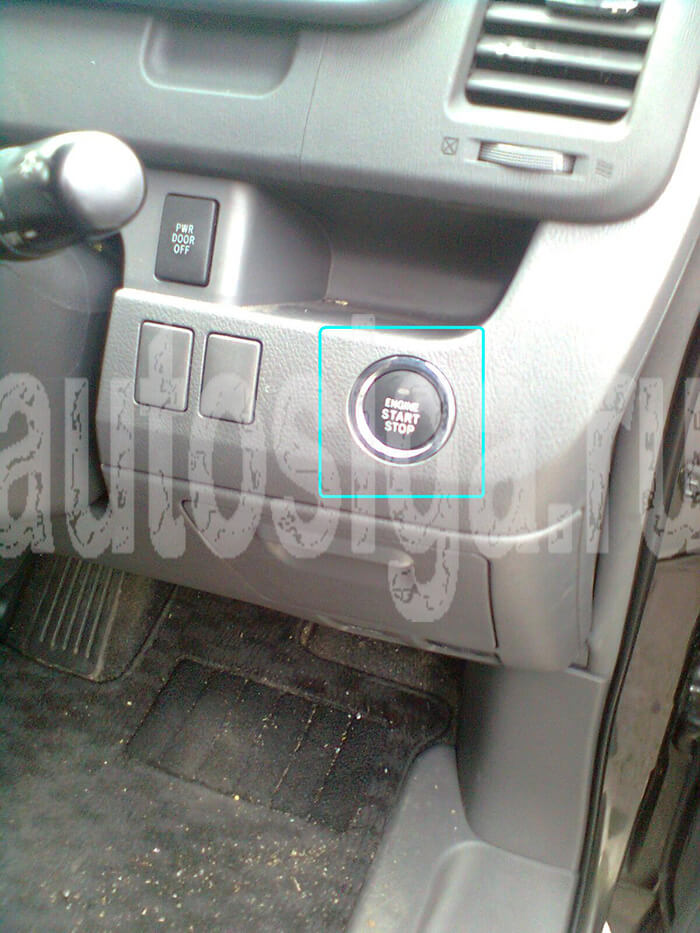

Фото 1.7. После снятия подторпедника кнопка START легко вытаскивается. Сжимаем за панелью усики-зацепы сверху и снизу кнопки. Расцепляем разъем, снимаем кнопку.

Фото 1.8. Для доступа к пространству за перчаточным ящиком снимаем его. Для этого выводим из зацепления ось демпфера и упоры в верхней части ящика.

Фото 1.9. После этого опускаем ящик на осях поворота вниз и выводим нижние зацепы из зацепления с осями поворота. (В правом углу фото отмечен левый упор ящика, который надо выводить из зацепления с закраиной проема).

Фото 1.10. Для облегчения прокладки проводов можно снять накладку центральной консоли. Скручиваем рукоятку рычага АКПП, включаем N и после этого сдергиваем накладку, начиная снизу (клипсы).

Фото 1.11. Выкрутив четыре самореза можно снять магнитолу. Внимание! Может быть вариант с кодом или требующий загрузочный диск. Разъемы без крайней необходимости не расцеплять!

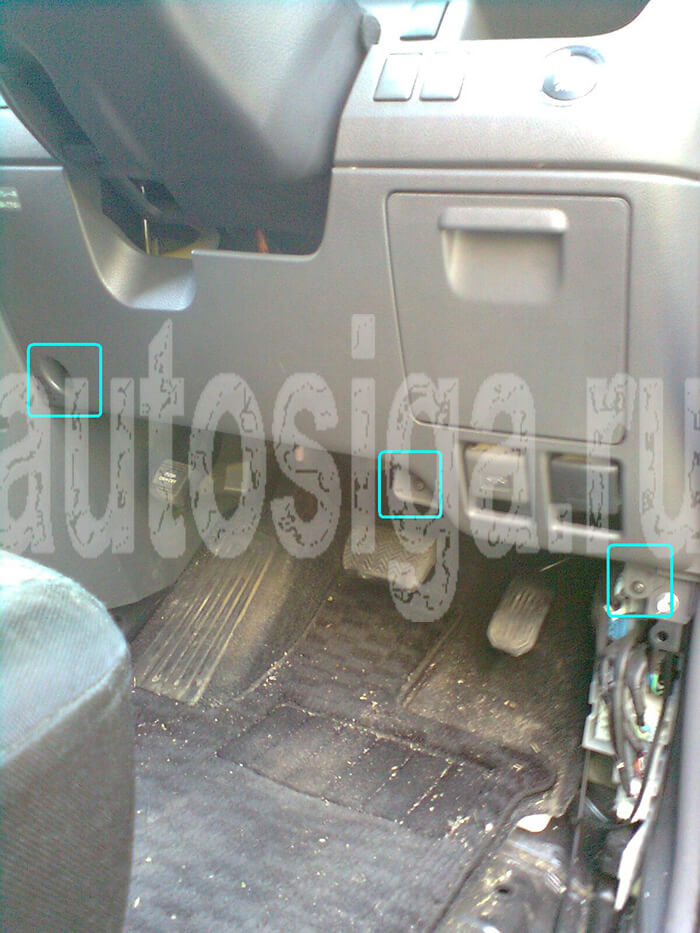

Фото 1.12. Реле поворотов находится на кронштейне над правой кик-панелью.

Подключение и установка автосигнализации Starline A91 на Toyota Noah 2008

Фото 2.1. В сборке разъемов над правой КИК-панелью (под рулем справа) делаем подключение к цепям питания и зажигания. Общий провод сигнализации присоединяем к любому из бело-черных проводов штатной проводки.

Фото 2.2. Розовый провод кнопки START – управление запуском двигателя при условиях: чип в зоне считывания, педаль тормоза нажата. Подключения делаем по схеме 2.1.

Фото 2.3. В пучке проводов включателя ламп стоп (на педали стоп) делаем подключение контроля тормоза и имитации нажатия педали (схема 2.1).

Схема 2.1. Подключение к зажиганию, проводу ламп STOP и управлению запуском. В настройках программируем для синего провода силового разъема вариант «кнопка START».

Фото 2.4. В белом (третьем снизу) разъеме в монтажной сборке правой кик-панели подключаемся к контролю водительской и задней правой двери. См. схему 2.2.

Фото 2.5. В верхнем разъеме сборки в правой кик-панели подключаемся к цепям центрального замка. Правильнее это сделать сзади сборки – в пучках проводки BODY, а не с лицевой стороны – в пучке DOOR.

Фото 2.6. В левой кик-панели делаем подключение к проводам контроля дверей левого борта и багажного отделения. Схема 2.2.

Схема 2.2. Подключение контроля дверей.

Схема 2.2. обеспечивает:
а) запирание руля по окончании автозапуска (реле Р1 и его контакт К1)
б) открытие сдвижной левой двери в режиме "Снято с охраны" с пульта. Особенность – индикация тревоги по левой сдвижной двери будет «зона багажник».

Дополнительное потребление около 6мА. Его можно уменьшить, увеличив номинал R2.

Фото 2.7. Для реализации открытия сдвижной двери с пульта (возможно только в режиме "снято с охраны") подключаем желто-черный провод сигнализации к синему проводу на кнопке открытия двери.

Фото 2.8. В пучке проводов реле поворотов делаем подключение световой индикации, сняв для этого реле с кронштейна (или вытащив разъем из реле).

Фото 2.9. Контроль работы двигателя подключаем к проводу тахометра в диагностическом разъеме над правой кик-панелью.

Фото 2.10. Разбираем кнопку для доступа к рамке штатного считывателя пассивной метки. Для этого сдвигаем крышку платы (слева) с корпуса кнопки, расцепив защелки-фиксаторы. После этого паяльником и оловоотсосом освобождаем пайки рамки. Пайки кнопки не трогаем.

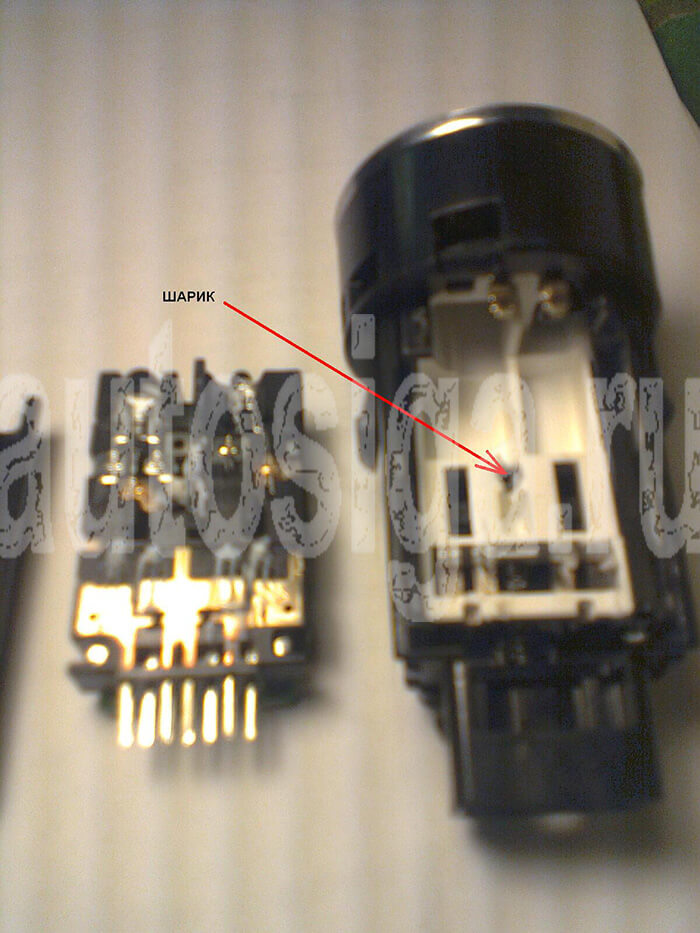

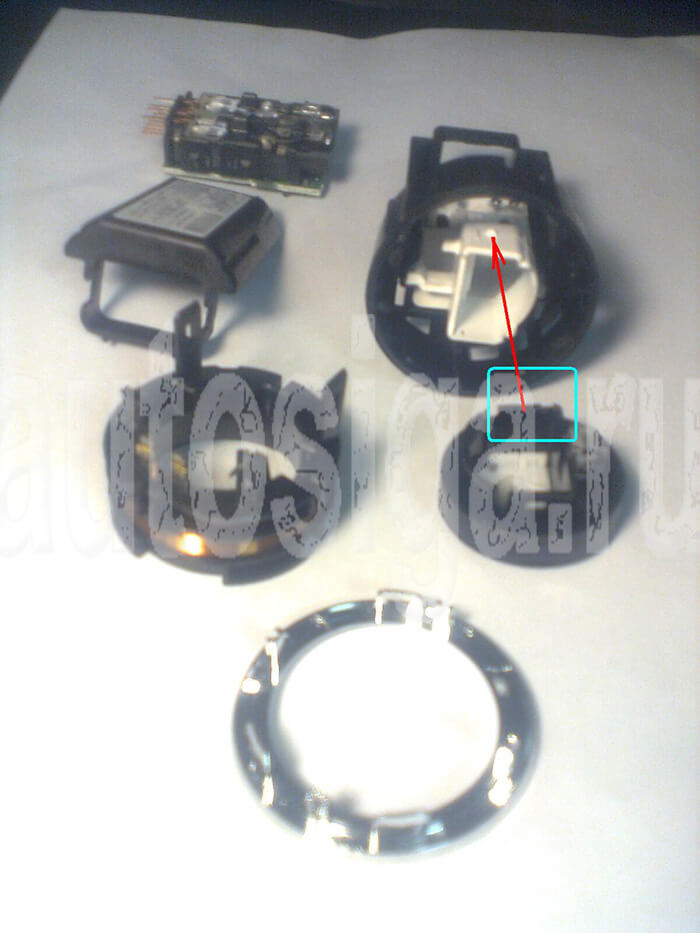

Фото 2.11. Вытаскиваем половинку корпуса с платой (слева), начинаем поднимать с той стороны, где были запаяны контакты считывателя. Во второй половине остаются скользящие контакты, рамка считывателя метки и толкатель (белая вставка). Не потеряйте шарик!

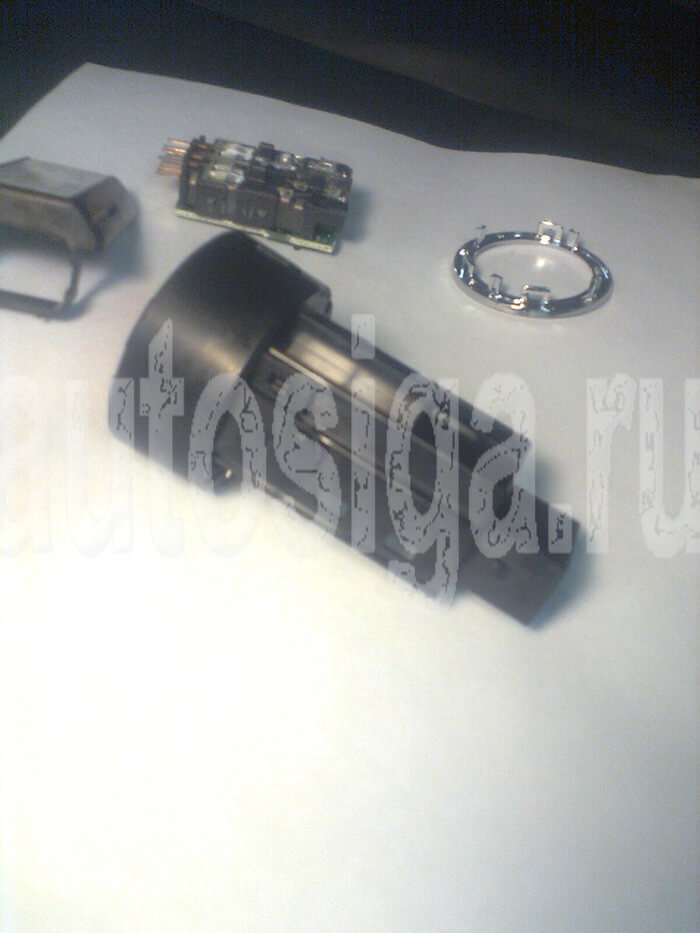

Фото 2.12. Вытаскиваем декоративное хромированное кольцо. Осторожно, не повредите зацепы и направляющие.

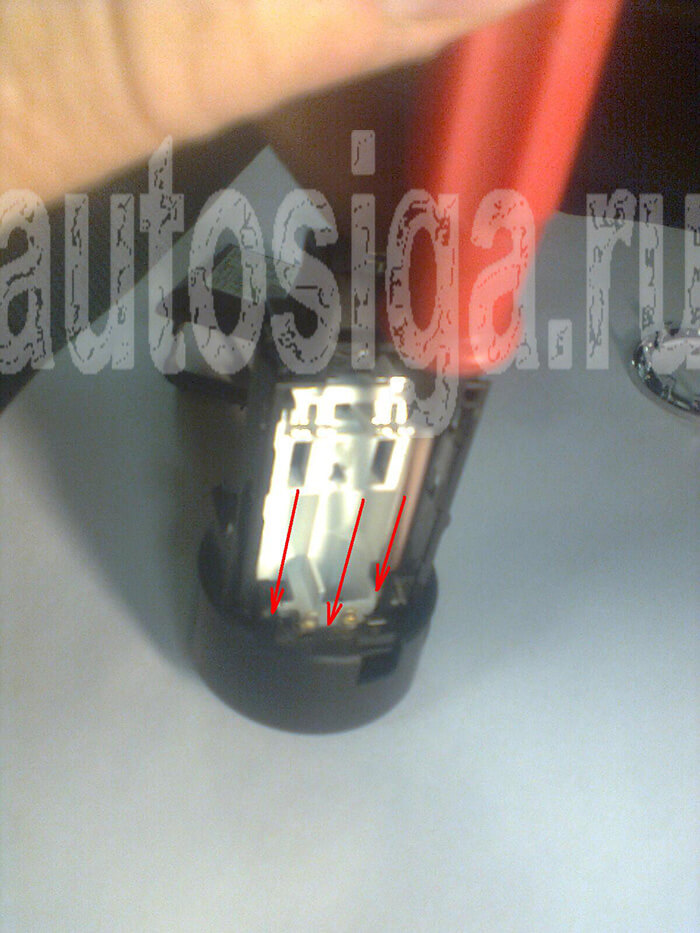

Фото 2.13. После этого отжимаем зацепы клавиши с надписью START и снимаем клавишу.

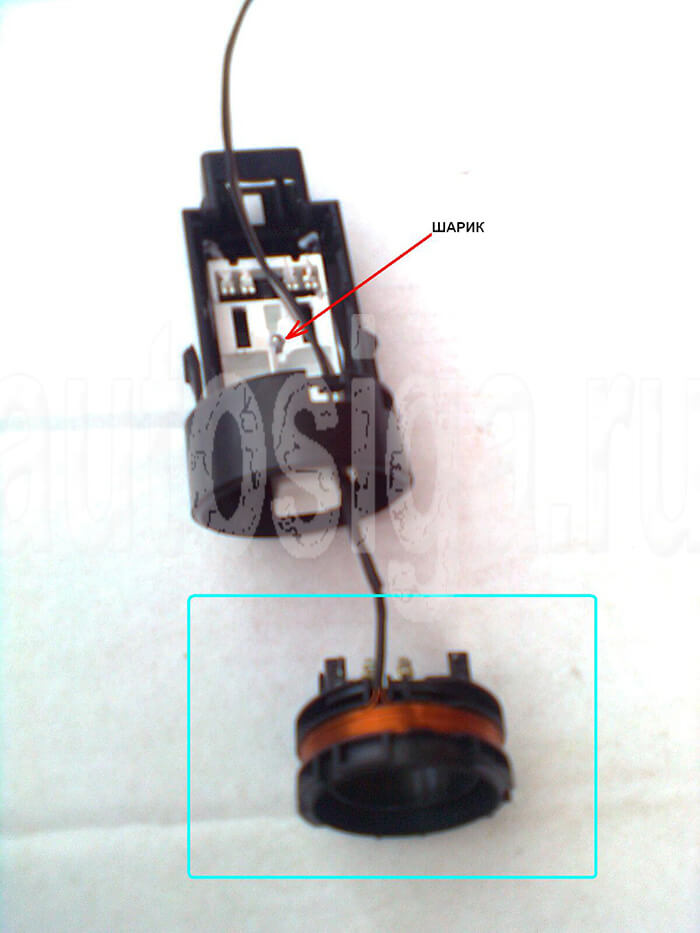

Фото 2.14. И, наконец, извлекаем рамку считывателя, отогнув два усика-зацепа. Рамочкой и стрелочкой показано расположение одного из трех зацепов клавиши.

Фото 2.15. Рамку-транслятор обходчика наматываем поверх штатной рамки считывателя. Провод обмоточный ПЭВ-2 диаметром 0,2…0,25 мм, количество витков 20.

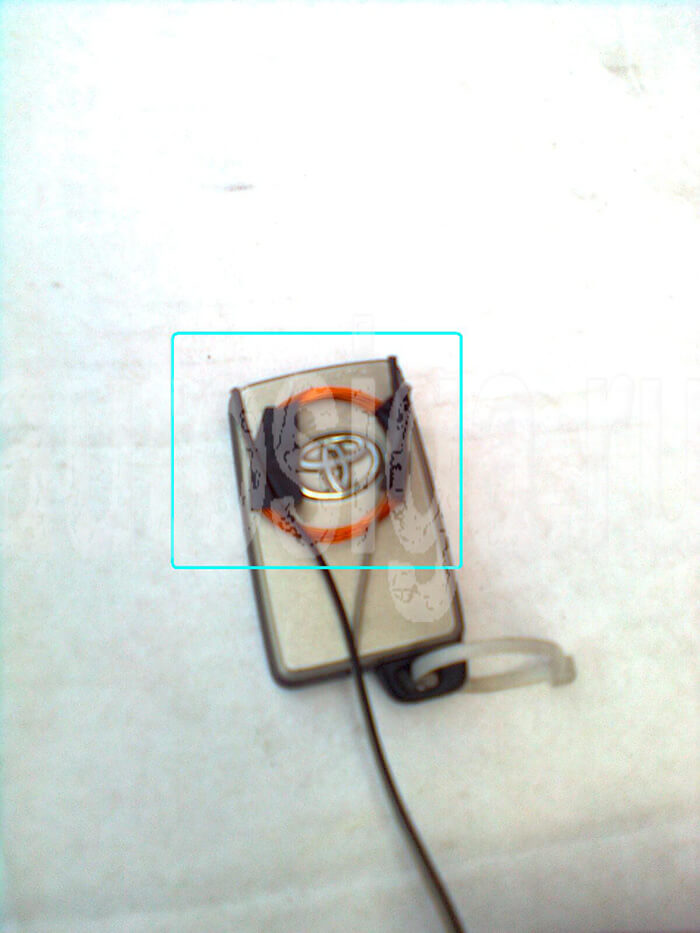

Фото 2.16. На оправке 25-30 мм наматываем катушку из 20 витков этого же обмоточного провода и размещаем её, как показано на фото (пассивный чип в зоне значка Toyota).

Схема 2.3. Самодельный обходчик иммобилайзера (с учетом схемы 2.2).

Фото 2.17. Устанавливаем датчик удара на трубе-кожухе рулевого вала над педальным узлом в районе ЭУР.

Фото 2.18. Датчик температуры двигателя крепим болтом М6 с головкой 10 мм на заднем правом углу ГБЦ, используя имеющуюся стойку с резьбовым отверстием.

Фото 2.19. Сирену крепим в зоне монтажного блока и корпуса воздушного фильтра так, чтобы она не мешала снятию как одного, так и другого.

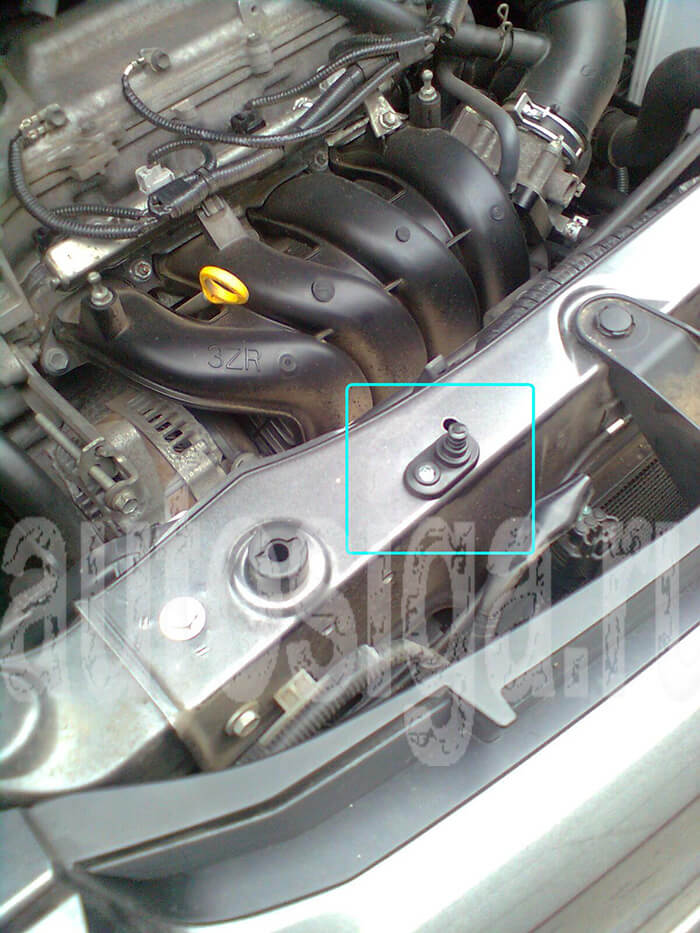

Фото 2.20. Кнопку капота устанавливаем на рамке радиатора, предварительно установив маячок и проверив место попадания на капоте. Сверлим под неё отверстие. ОСТОРОЖНО! Не повредите радиатор!

Фото 2.21. Устанавливаем модуль связи на участке лобового стекла без шелкографии.

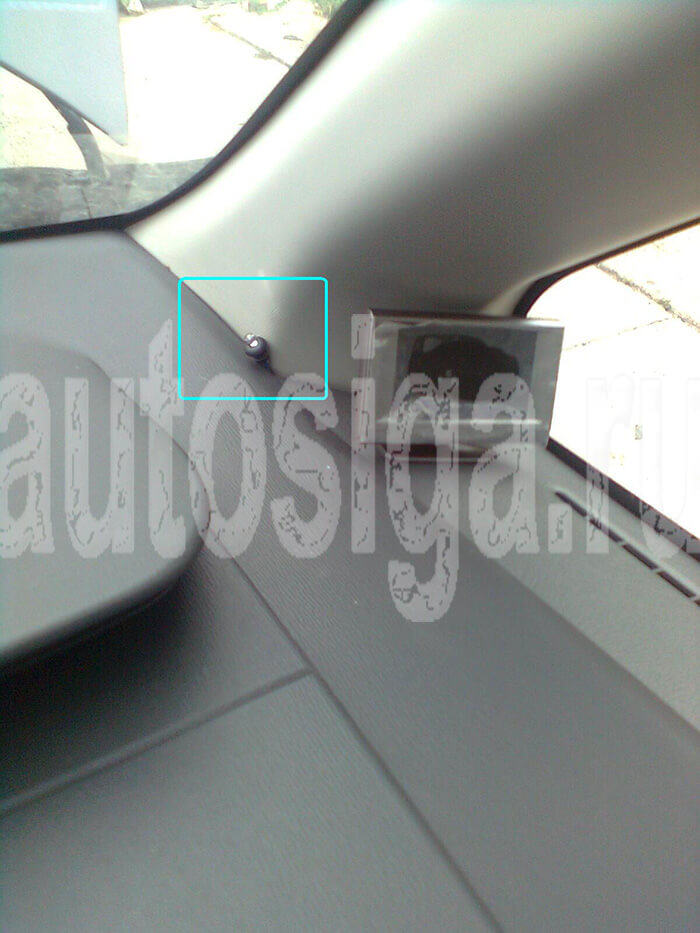

Фото 2.22. Светодиод крепим в накладке стойки лобового стекла.

Дополнительные сервисные реле можно собрать единым блоком и расположить за магнитолой или доской приборов

На автомобиле по просьбе клиента было организовано ОТКРЫТИЕ/ЗАКРЫТИЕ сдвижной левой двери. Для этого к концевику двери был подключен провод сигнализации «контроль багажника», а на кнопке электропривода отпирания/запирания был подключен желто-черный провод отпирания «багажника». Работает только в режиме СНЯТО С ОХРАНЫ. Дверь открывается и закрывается комбинацией кнопок «отпирание багажника». Если это не требуется, то подключения делаются классически – концевик багажного отделения – «багажник», все двери – «двери».
