Подключение автосигнализации на Suzuki SX4 2008, МКПП

Фотоархив с документацией и дополнительной информацией лежит по ссылке.

Марат

За левой кик-панелью подключаем концевики дверей и багажника, центральный замок, повороты, ручник.

Suzuki SX4 2008 – провода концевиков дверей и багажника
концевики – чёрный/жёлтый (водительский), чёрный/красный (остальных дверей), чёрный/жёлтый (багажника)

Suzuki SX4 2008 – провода центрального замка
центральный замок – серый/белый (запирание), серый (отпирание)

Suzuki SX4 2008 – провода поворотов
повороты – синий/жёлтый и жёлтый/красный

Suzuki SX4 2008 – провод ручного тормоза
ручник – красный/чёрный

На блоке BCM слева от рулевой колонки подключаемся к проводу зарядки.

Suzuki SX4 2008 – провод генератора
генератор – белый/синий в синем разъёме

На замке зажигания подключаемся к цепям автозапуска.

Suzuki SX4 2008 – силовые провода для автозапуска
+12 – белый/синий и белый, асс – синий, зажигание 1 – зелёный, зажигание 2 – жёлтый, стартер – зелёный/белый

Suzuki SX4 2008 – провода для автозапуска
наличие ключа – синий/жёлтый, поворот ключа – оранжевый

Протягиваем провода под капот и устанавливаем сирену, концевик и датчик температуры двигателя.

Suzuki SX4 2008 – проход под капот
проход под капот

Протягиваем провода под капот и устанавливаем сирену, концевик и датчик температуры двигателя.

Suzuki SX4 2008 – установленный концевик капота
концевик капота

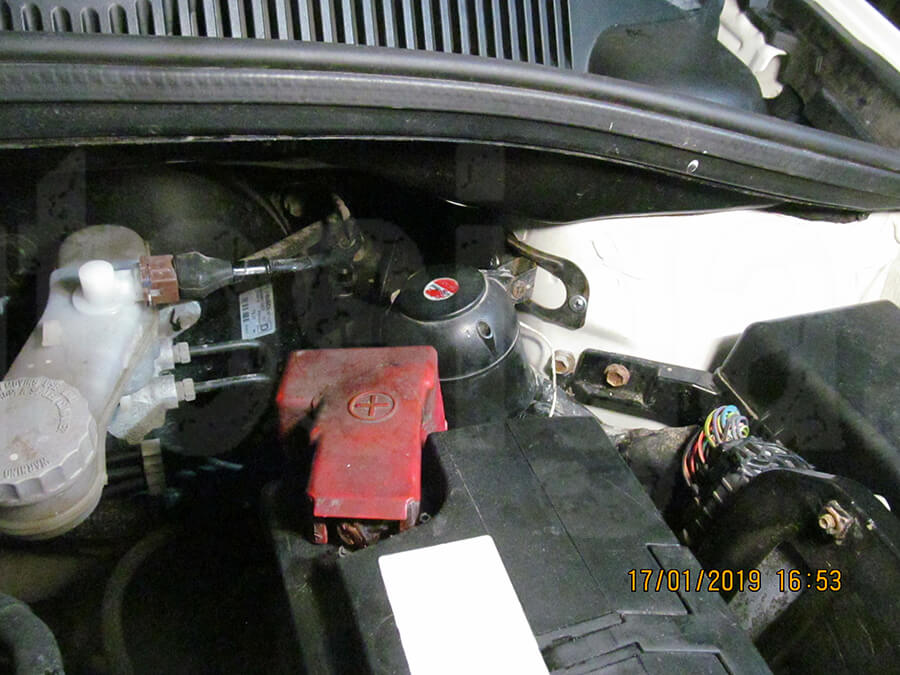

Suzuki SX4 2008 – установленная сирена
сирена

Suzuki SX4 2008 – установленный датчик температуры
датчик температуры

Марат

Комментарии
Стоп - зелëно - белый тоже в кик панели
Левый поворотник - зелëно-красный ( как на картинке)
