Установка и подключение сигнализации Pandora на Subaru Levorg 2017-2020, PTS, правый руль: фото точек подключения

Обход штатного иммобилайзера для Pandora – "Обход Subaru". Требуется клонирование.

Все подключения можно выполнить на реле поворотов (справа от рулевой колонки) и на блоках за блоком предохранителей.

В разъёме реле поворотов подключаем питание сигнализации и управление поворотами.

+12 – белый, масса – чёрный, аварийка (-) – зелёный

В разъёмах smartkey (A, B) подключаем can, lin и силовые для автозапуска. На BCM (C) – управление центральным замком. На BCM можно и кан подключить.

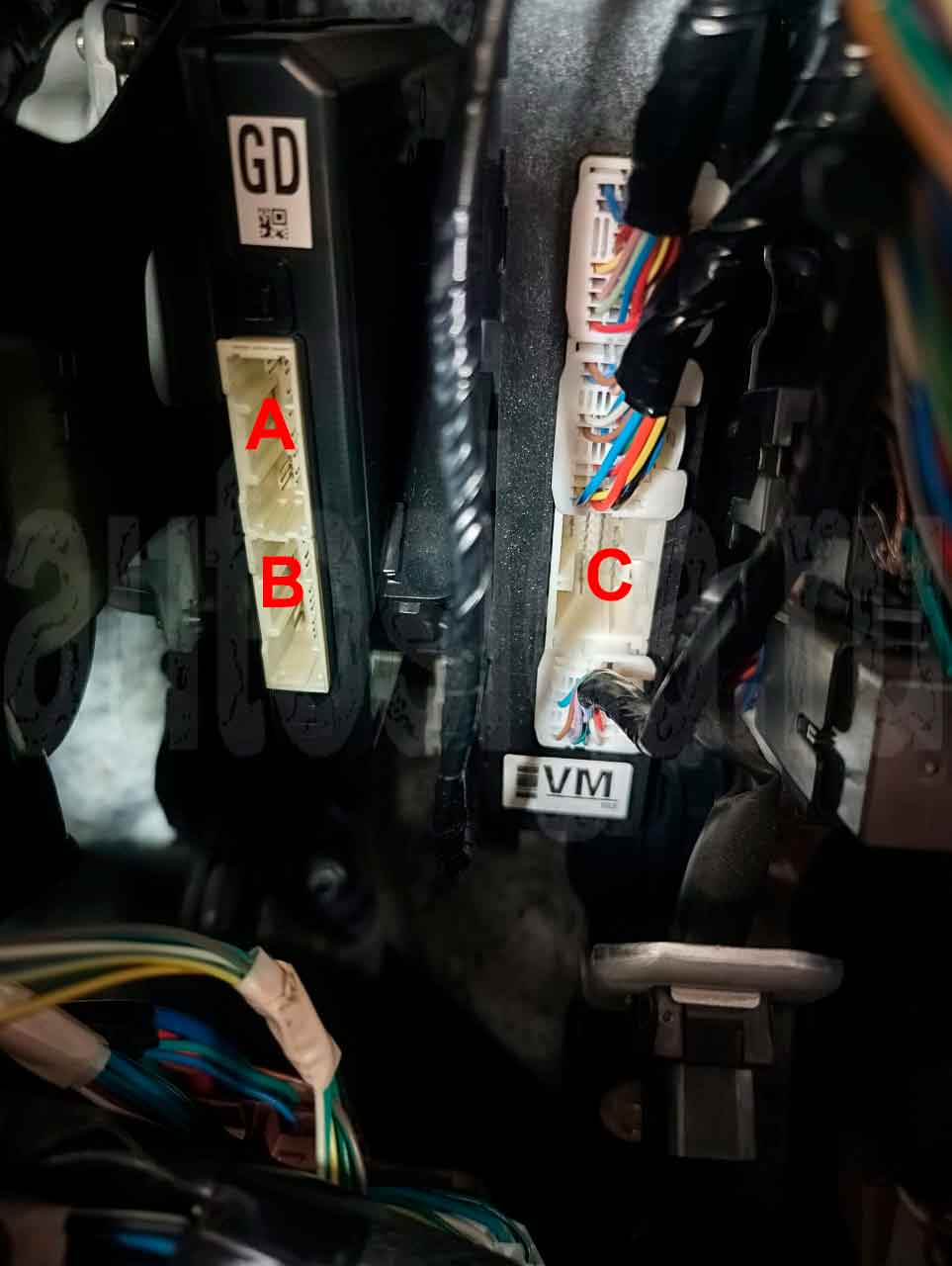

блоки SmartKey и BCM за предохранителями (обозначение разъёмов условное, для удобства)

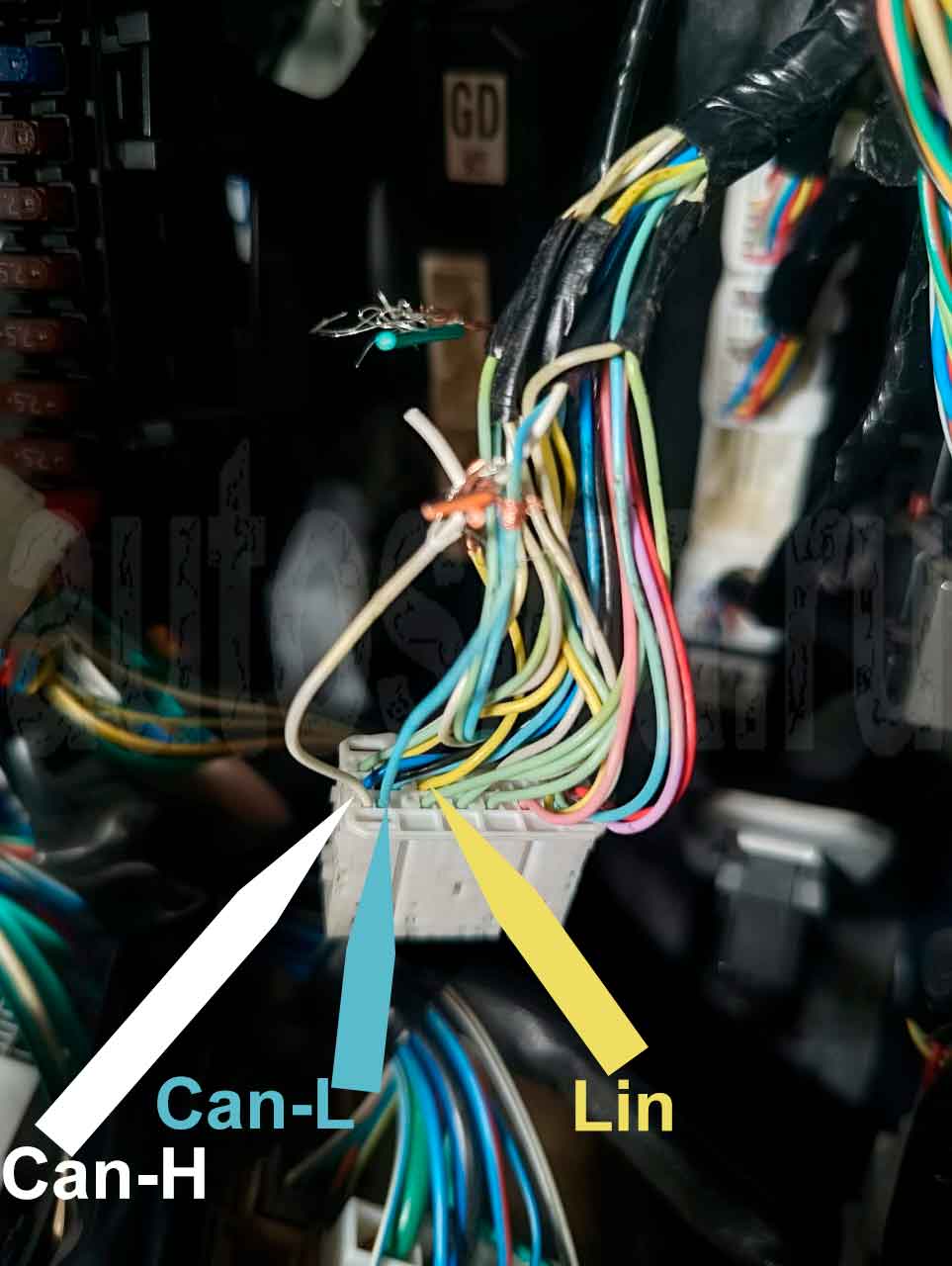

Can-H – белый, Can-L – голубой, Lin – жёлтый в верхнем разъёме (А) smartkey

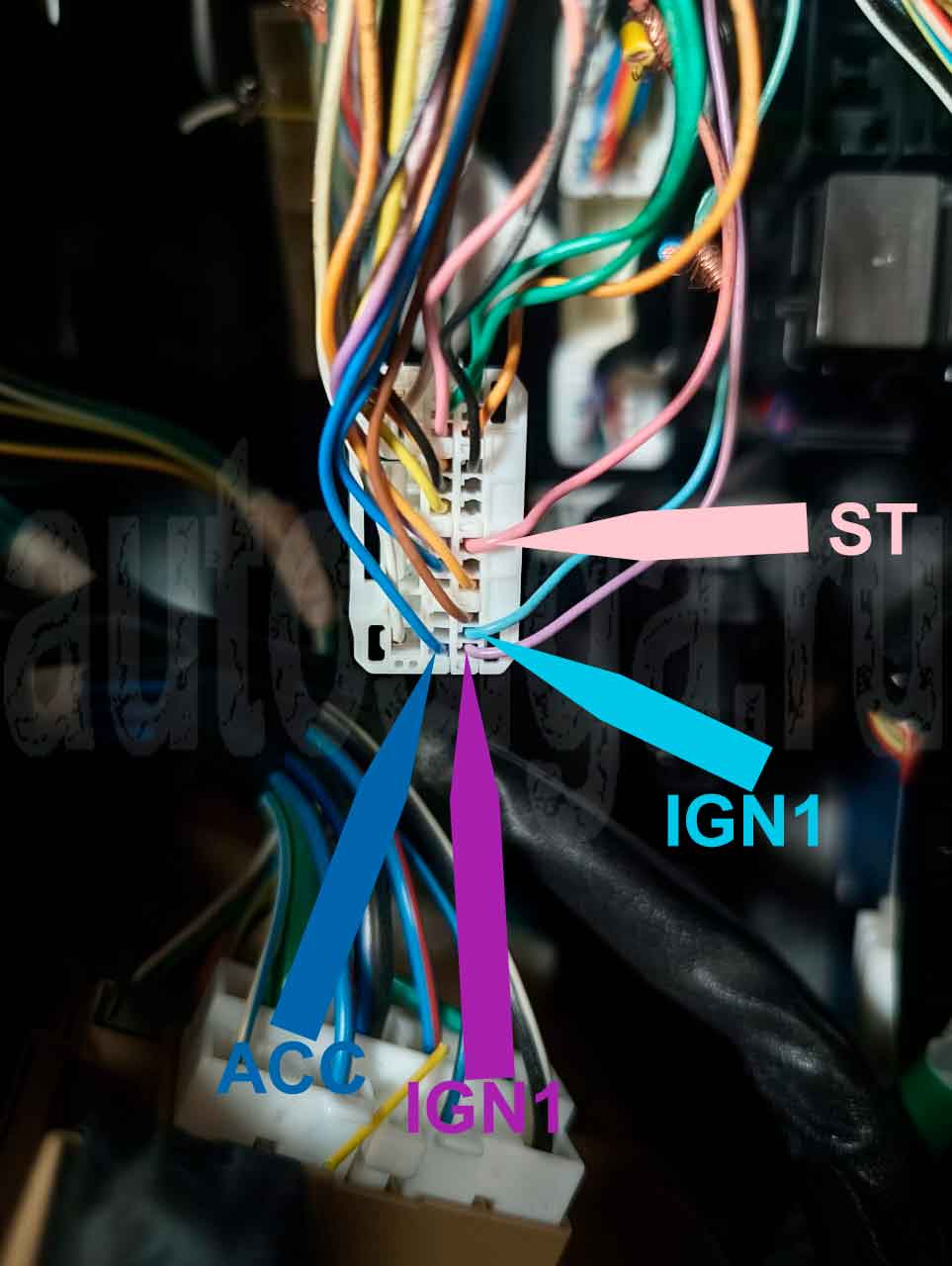

асс (+) – синий, зажигание 1 (+) – фиолетовый, зажигание 2 (+) – голубой, стартер (+) – розовый в нижнем разъёме (B) smartkey

IGN1 – фиолетовый – можно использовать для блокировки.

Ниже общая схема подключения сигнализации к smartkey.

схема подключения автосигнализации к блоку смарткей Subaru Levorg

Ещё в разъёме В можно подключить кнопку запуска.

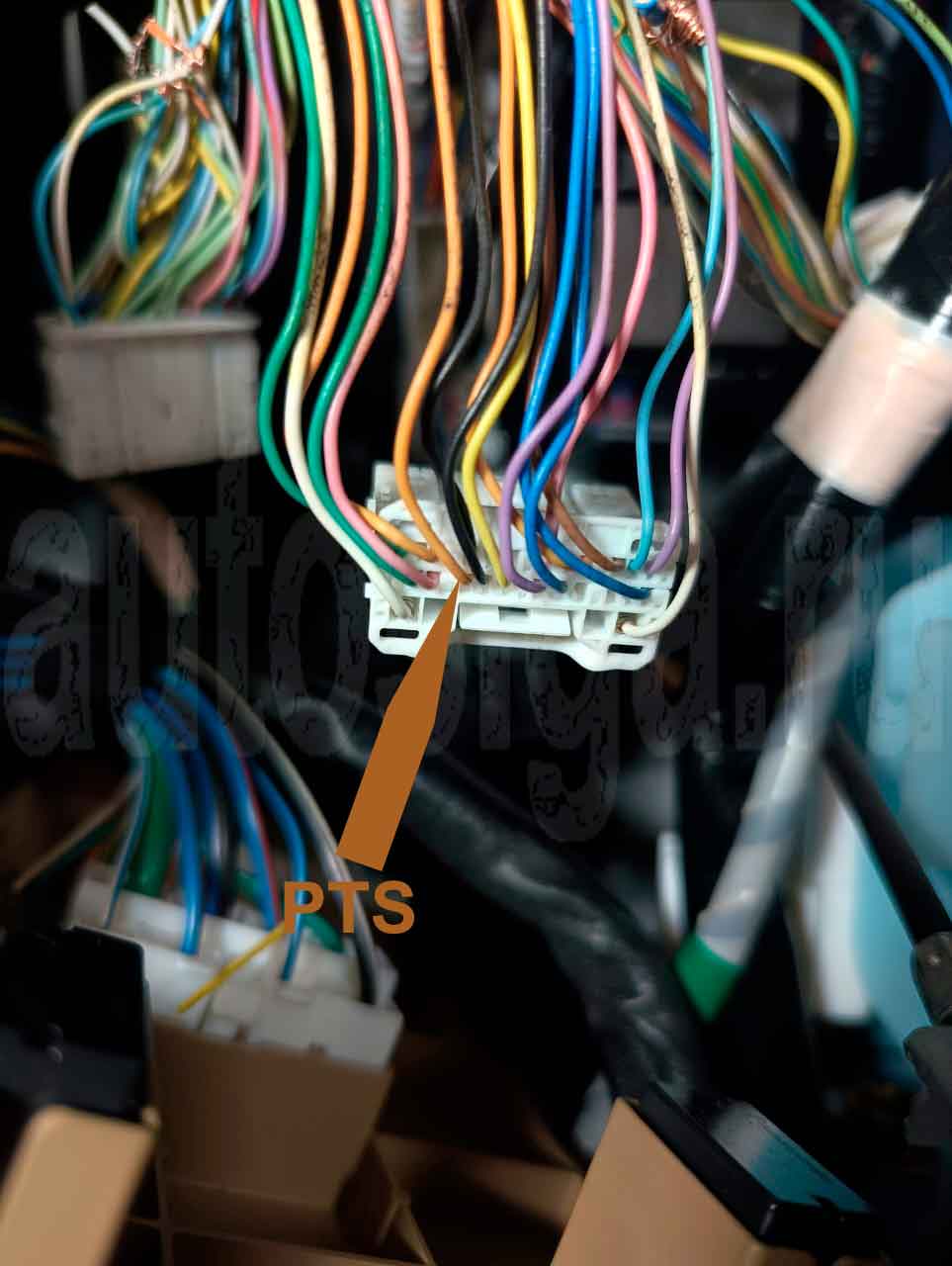

PTS (-) – коричневый в нижнем разъёме (В) смарткей

Центральный замок управляется по can, если в настройках Pandora включить управление штатной охраной. Но при включенном зажигании не работает управление цз с Пандора. Поэтому, если есть необходимость управлять замками на заведённом двигателе, подключаемся к проводам управления цз в разъёме блока BCM (C). Там же есть провода can.

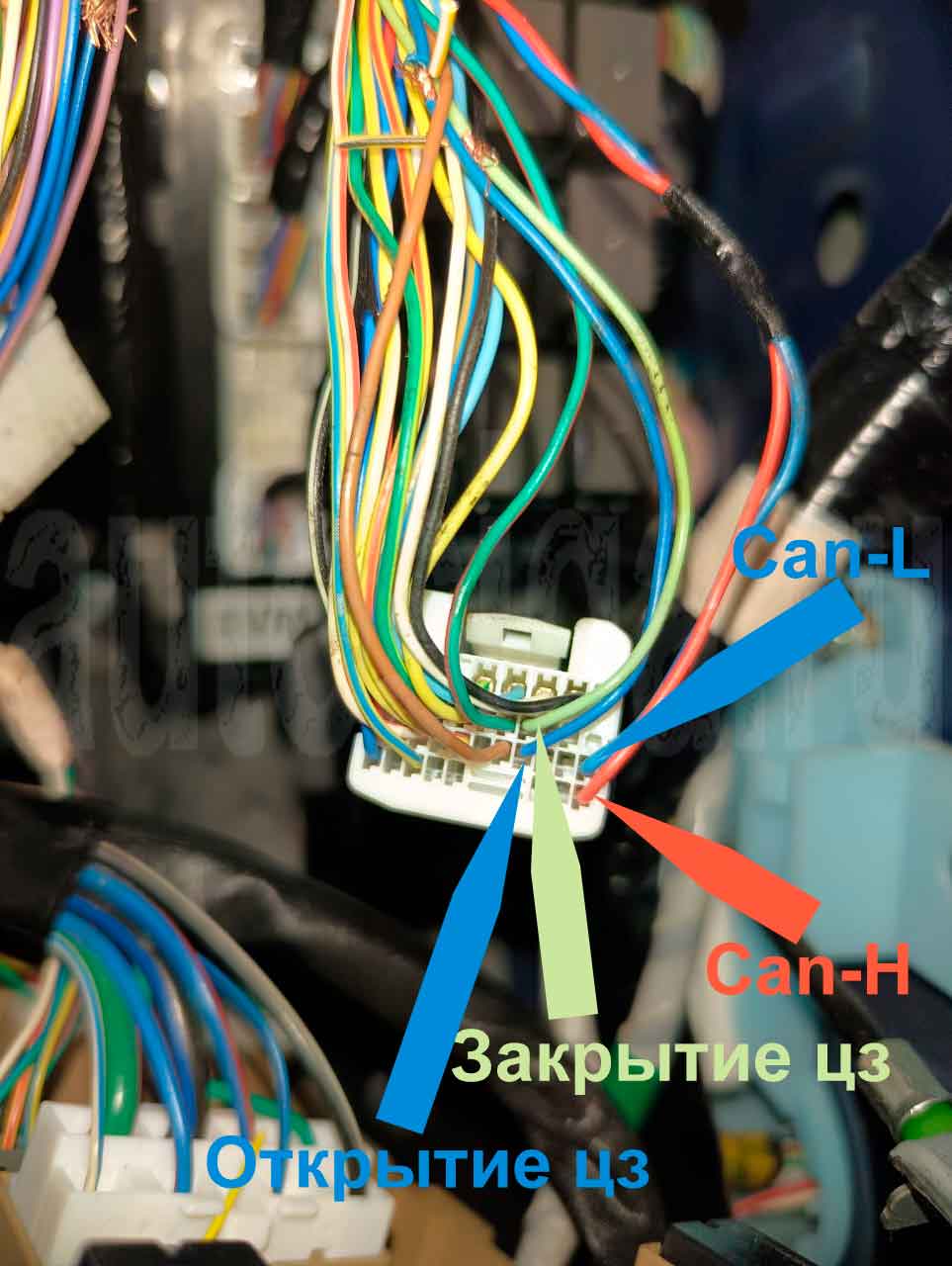

запирание цз (-) – зелёный, отпирание цз (-) – синий, Can-H – красный, Can-L – синий второй снизу разъём (C) BCM

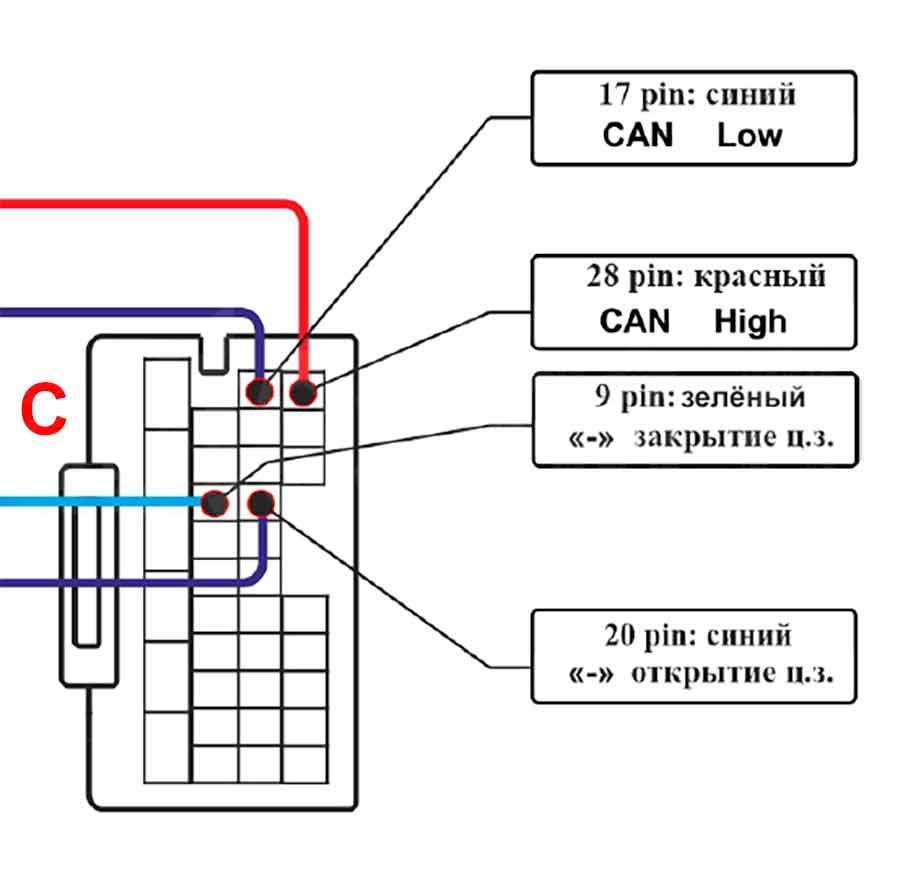

Ниже общая схема подключения сигнализации к BCM.

схема подключения автосигнализации к блоку BCM Subaru Levorg

Мягкая посадка есть! Свет гаснет любой. Автосвет только через 3 минуты. Другой – сразу после окончания аз/дз..

Сделано запирание цз после окончания автозапуска, иначе сенсоры на ручках дверей не работают.
