Установка сигнализации Subaru Levorg PTS 2015, правый руль: фото точек подключения

По can Pandora на Subaru Levorg 2015 с системой Start-Stop:

• видит:
• двери, багажник;
• зажигание;
• тормоз;
• габариты;
• парковку;
• тахометр;
• топливо в литрах;
• температуру двигателя;
• slave.

• управляет:
• штатной охранной системой.

Обход штатного иммобилайзера – "Обход Subaru". Требуется клонирование.

Все подключения можно выполнить на блоке Smartkey, BCM и реле поворотов. Находятся справа от рулевой колонки.

В разъёме реле поворотов подключаем питание сигнализации и управление поворотами.

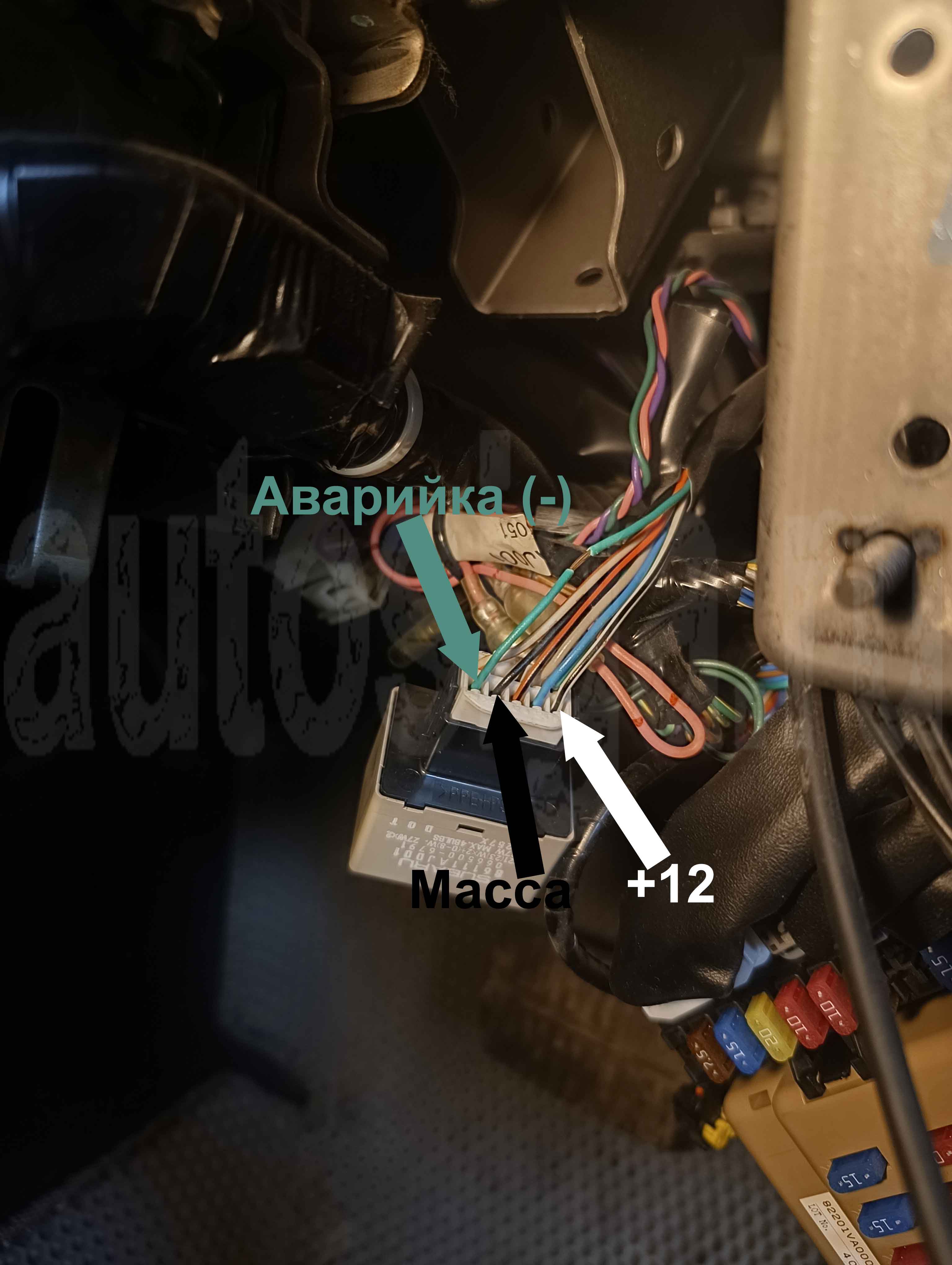

+12 – белый/чёрный, масса – чёрный, аварийка (-) – зелёный

На smartkey подключаем can, lin, силовые для запуска. На BCM управление центральным замком.

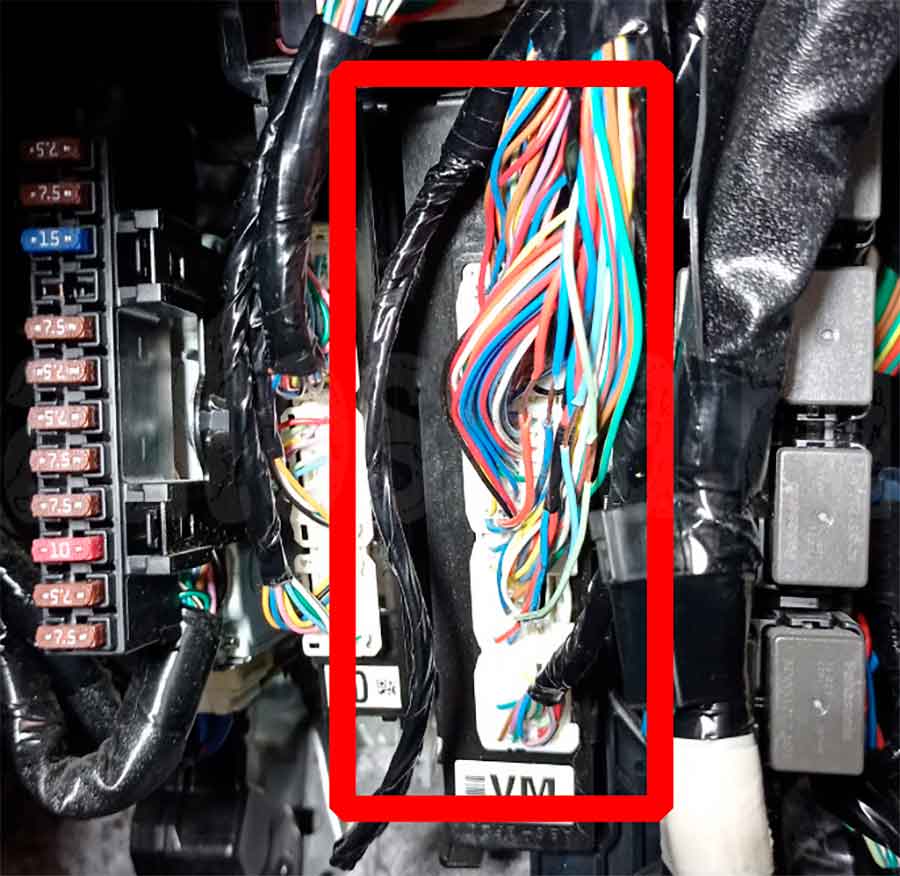

SmartKey и BCM справа от руля

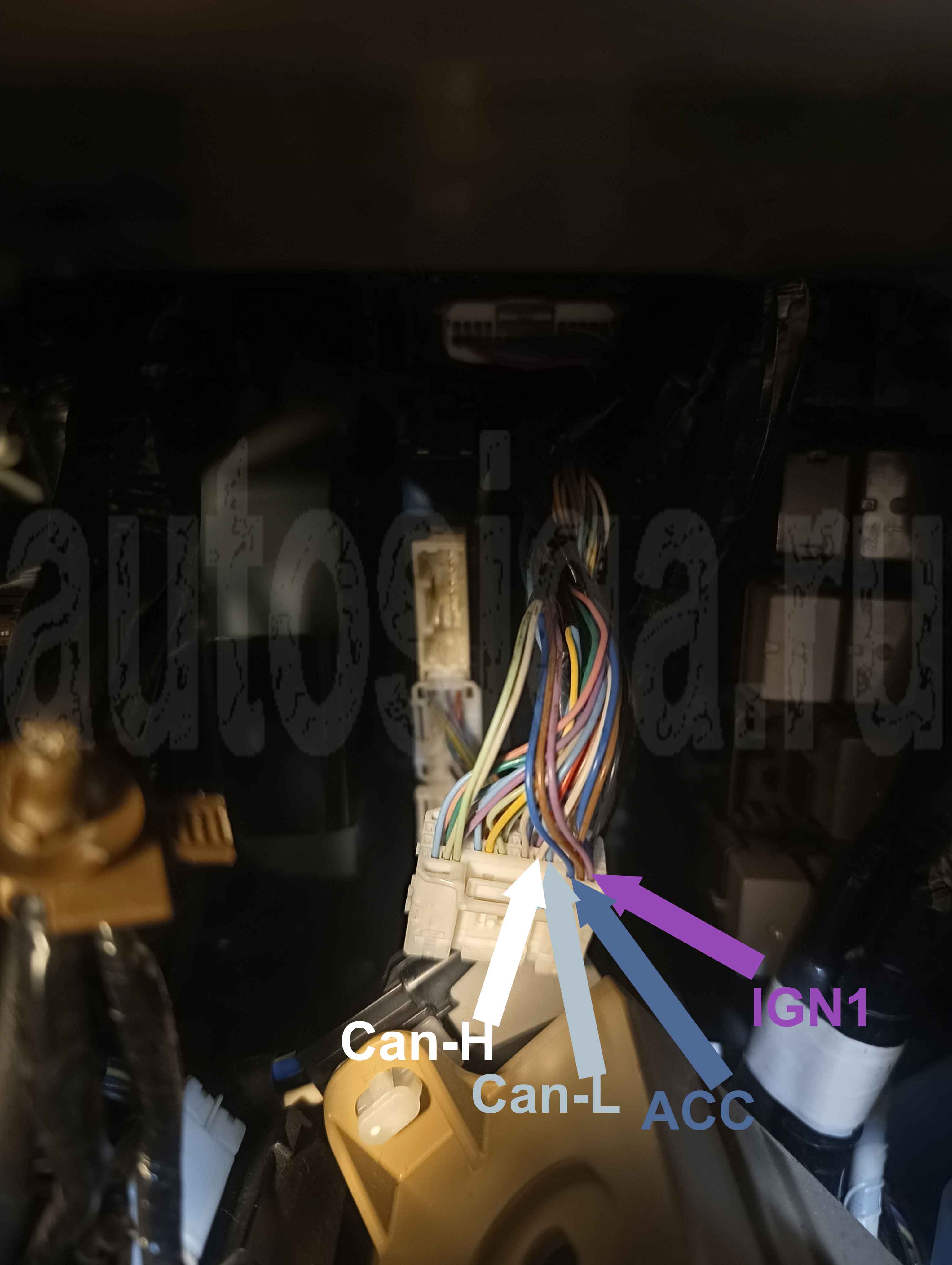

Can-H – белый, Can-L – голубой, acc (+) – синий, ign1 (+) – фиолетовый в верхнем разъёме смарткей

В этом же разъёме можно подключить кнопку PTS.

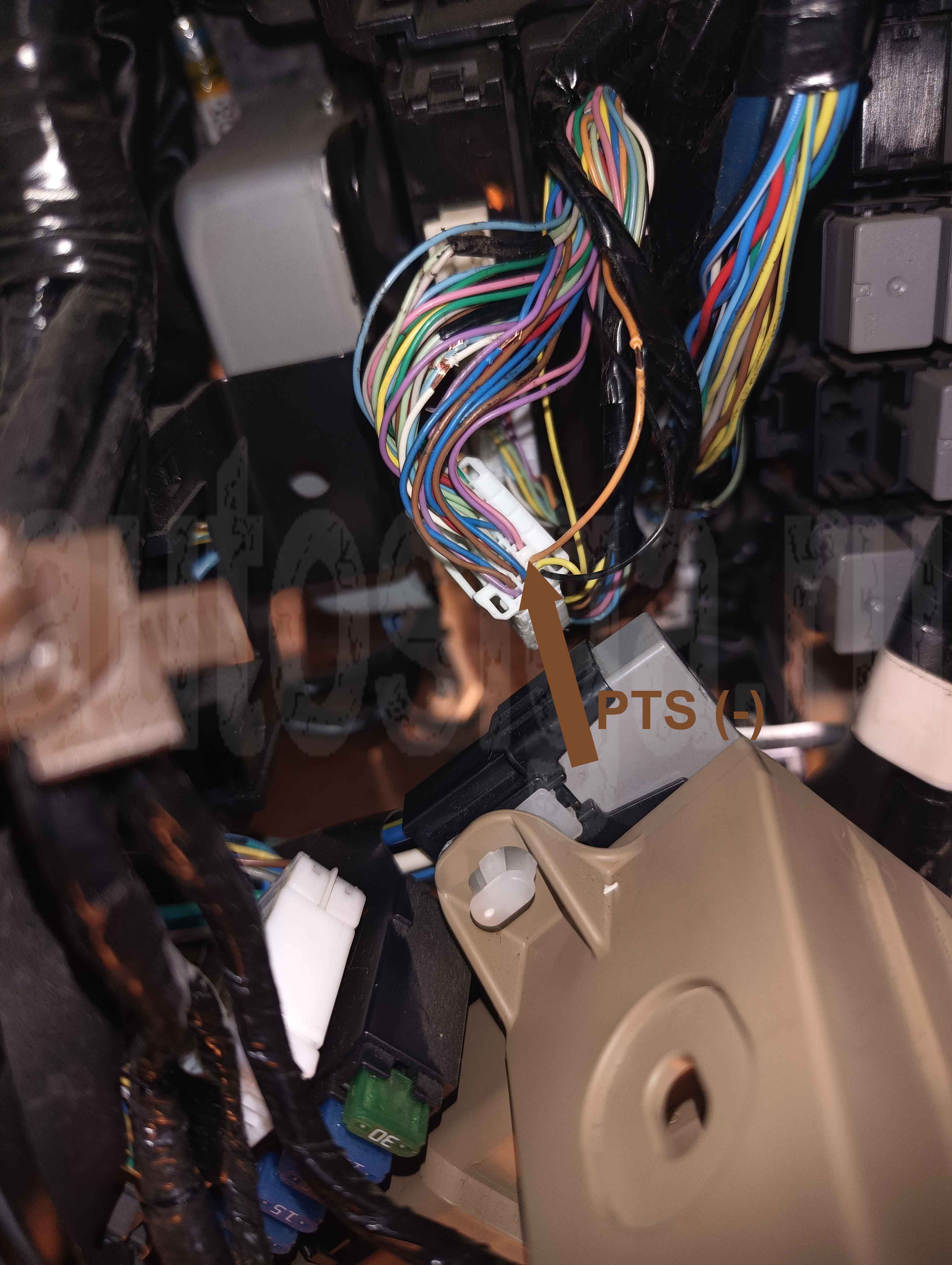

PTS (-) – коричневый в верхнем разъёме смарткей

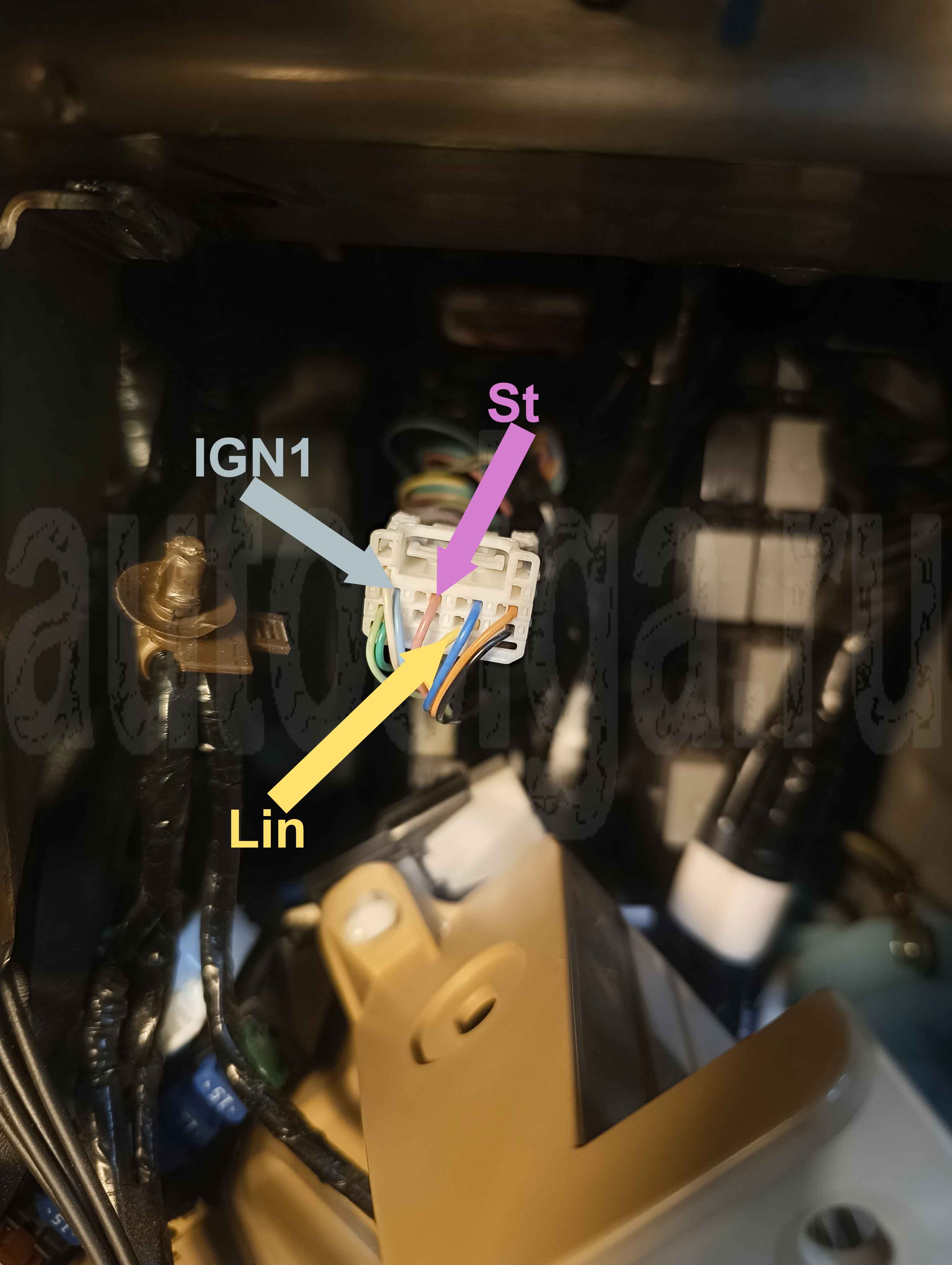

Lin – жёлтый, ign1 (+) – голубой, st (+) – розовый в нижнем разъёме Smartkey

Lin разрываем (после обучения обхода) и подключаем в разрыв зелёный и белый порта иммо-кей Pandora. Если перепутаете направление зелёного и белого, то запуска дистанционного не будет.

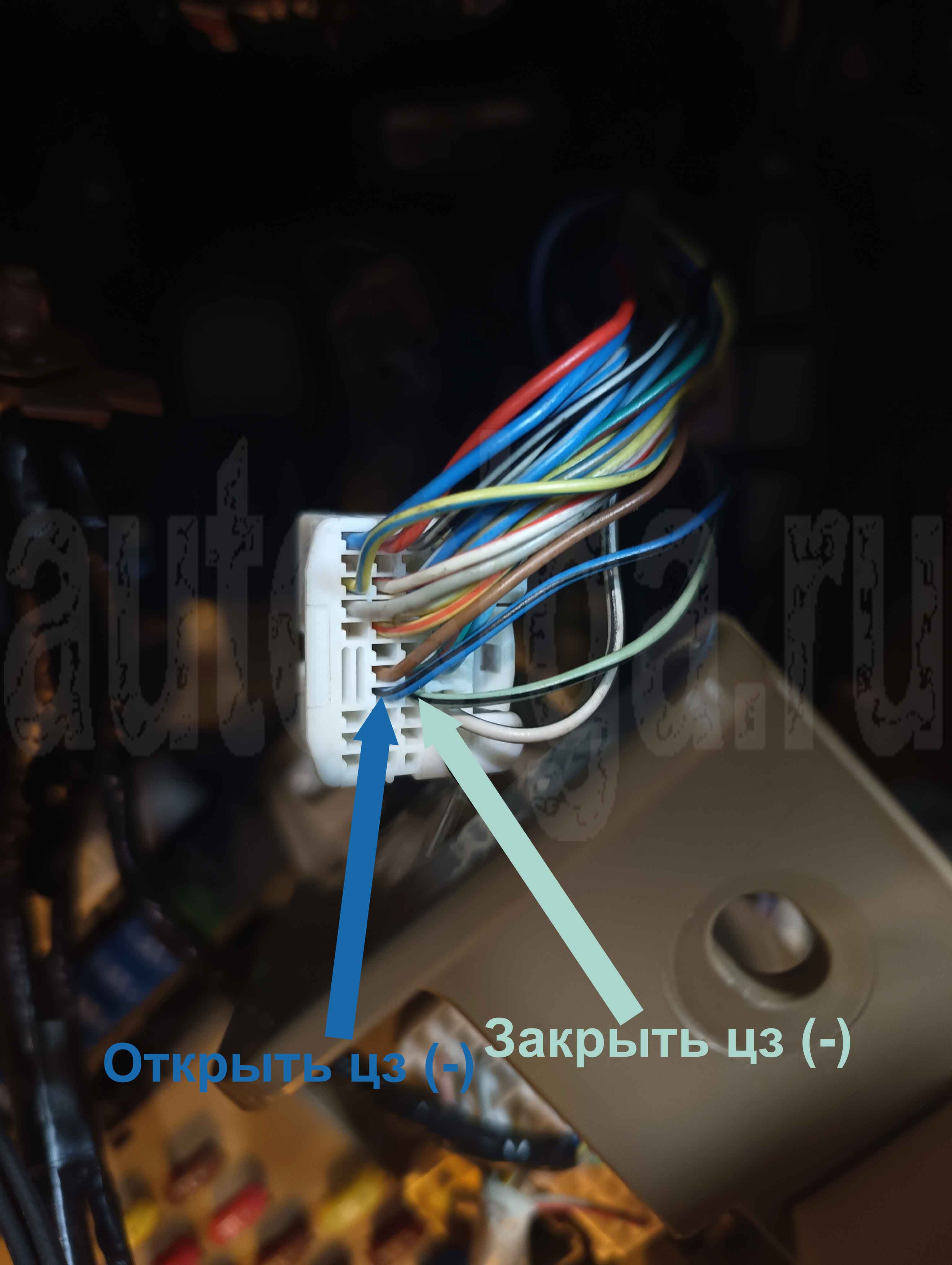

запирание цз (-) – зелёный/чёрный, отпирание цз (-) – синий/чёрный, второй снизу разъём BCM

Мягкая посадка есть! Свет гаснет после автозапуска в любом положении.

При авто и дистанционном запусках штатный ключ и сенсоры на ручках дверей не работают. Поэтому снимаем с охраны в режимах запуска брелками, метками Pandora. Можно настроить сигнализацию на снятие с охраны (или глушение двигателя, кому как нравится) по появлению метки Pandora.

Так как есть мягкая посадка, то удобнее сделать снятие с охраны при наличии метки Пандора по активации сенсоров на ручке двери водителя.

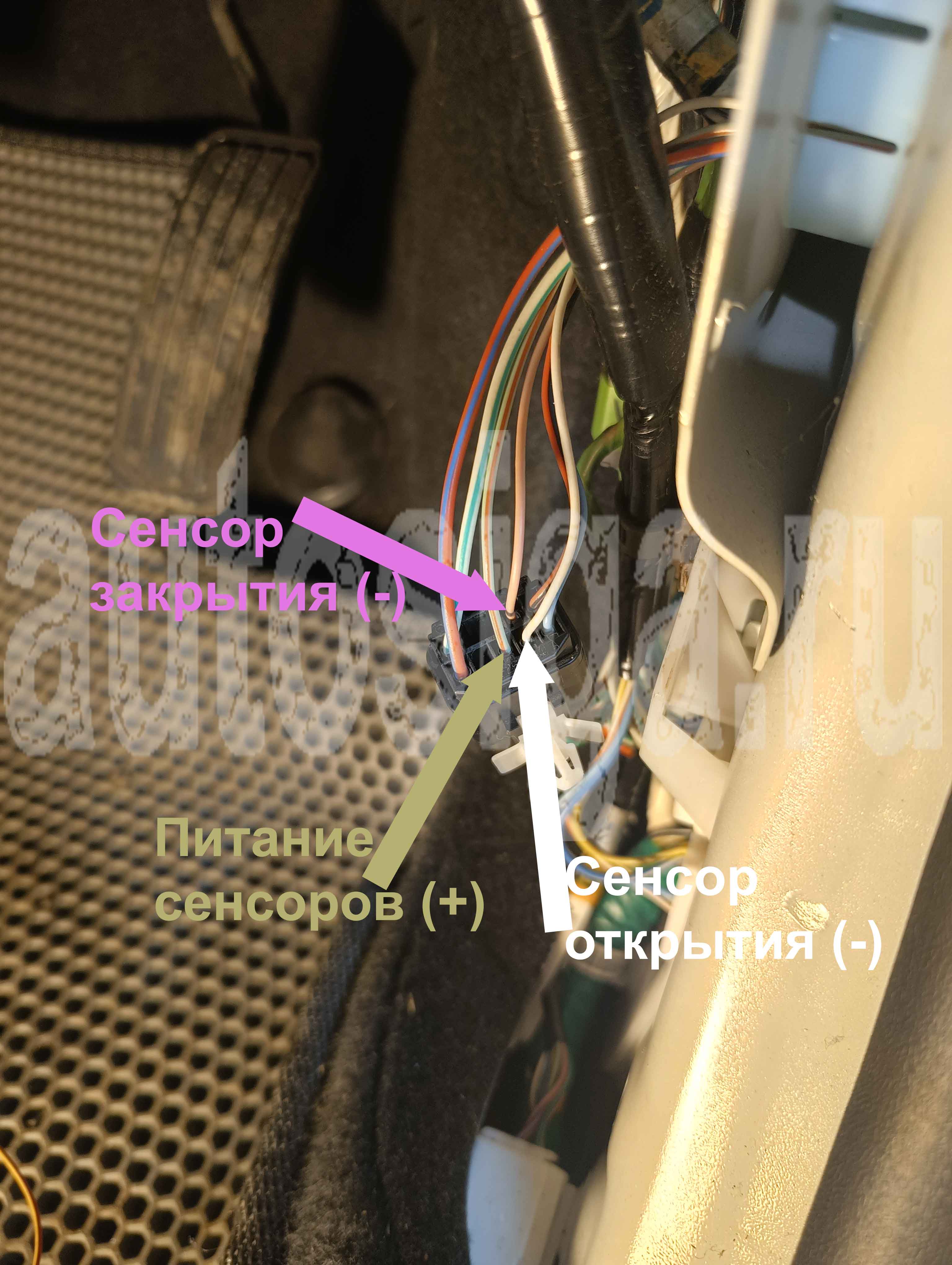

питание сенсоров (+) – зелёный/красный, сенсор открытия (-) – белый, сенсор закрытия (-) – розовый, жгут из двери водителя

Чтобы указанные выше сенсоры работали в режиме автозапуска подайте на них питание (на зелёный/красный) с автосигнализации. Например, проводом обходчика иммобилайзера. Подключите к сенсорам (белый и розовый) входа от сигнализации. Назначьте их как вход 1 для блока таймерных каналов (например, сенсор открытия) и вход 2 для блока таймерных каналов (например, сенсор закрытия). В настройках таймерного канала укажите снятие с охраны в режиме аз/дз при включении входа 1 блока таймерных каналов и постановка на охрану в режиме аз/дз при включении входа 2 блока таймерных каналов.

Если всё правильно настроили, то в режиме аз/дз теперь будут работать сенсоры ручки двери водителя. То же самое можно проделать и с сенсорами ручки двери пассажира.

После аз/дз с сенсора ручки не снимается с охраны штатка. Нужно сначала поставить сенсором в охрану. После этого снимается. Чтобы этого избежать запрограммируйте запирание цз после авто и дистанционных запусков.
