Установка сигнализации на Renault Kangoo 2011, ключ, МКПП

Установка автосигнализации на Renault Kangoo

Автомобиль с одной сдвижной дверью справа.

Установка автосигнализации на Renault Kangoo

Багажное отделение с распашными дверями.

Установка автосигнализации на Renault Kangoo

Устанавливалась сигнализация Pandect X3110.

По can:

  • двери, в том числе и багажник;
  • заведённый двигатель;
  • тормоз;
  • ручник;
  • режим слейв;
  • зажигание;
  • обход штатного иммобилайзера;
  • управление центральным замком, в том числе и багажного отделения.

Разборку салона Renault Kangoo для удобства подключения сигнализации можно посмотреть в другой карте на сайте – Установка автосигнализации на Renault Kangoo 2009. Поэтому здесь не буду это расписывать – только точки подключения!

После засыпания автомобиля центральный замок перестаёт управляться по can сигнализацией. В настройках управления центральным замком делаем двойной импульс запирания и отпирания. Тогда всё работает замечательно.

При запирании дверей штаткой с автосигнализации двери не отпираются.

Зажигание берём стандартно по аналогу, тем более что обход иммобилайзера у нас происходит по can.

Can подключаем на разъёме P201 BCM:
H – pin 40, оранжевый
L – pin 20, фиолетовый.

Там же берём и управление аварийкой – pin 12, фиолетовый.

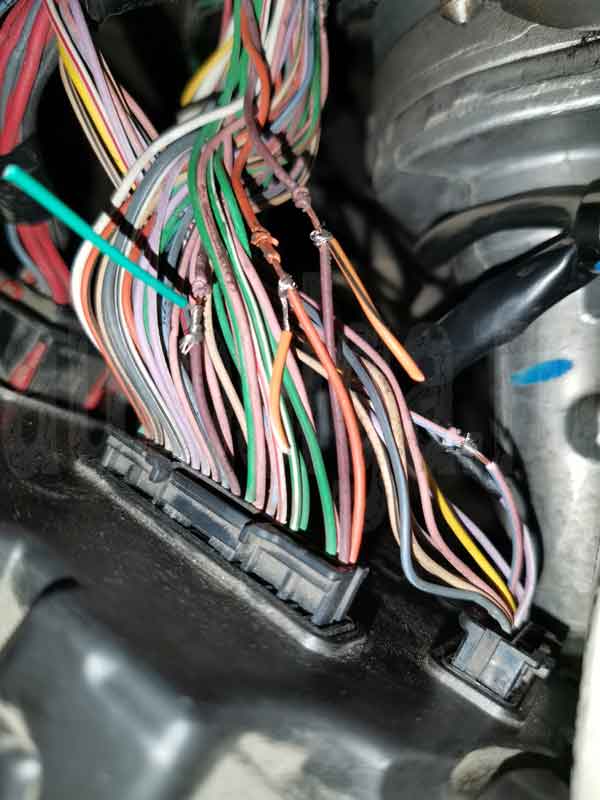

Подключение сигнализации к can и аварийке на Renault Kangoo
CAN (pin 20 и 40), аварийка (pin 12)

Силовые подключаем на замке зажигания:
+12В – красный
зажигание 1 – жёлтый под красным
стартер – серый (его не подключаем, тащим провод стартера от сигналки под капот)
зажигание 2 – жёлтый под серым

Подключение сигнализации к силовым проводам на Renault Kangoo
+12В, зажигания 1 и 2

К стартеру подключаемся в блоке под капотом в белом крайнем шестипиновом силовом разъёме – pin 3 (белый).

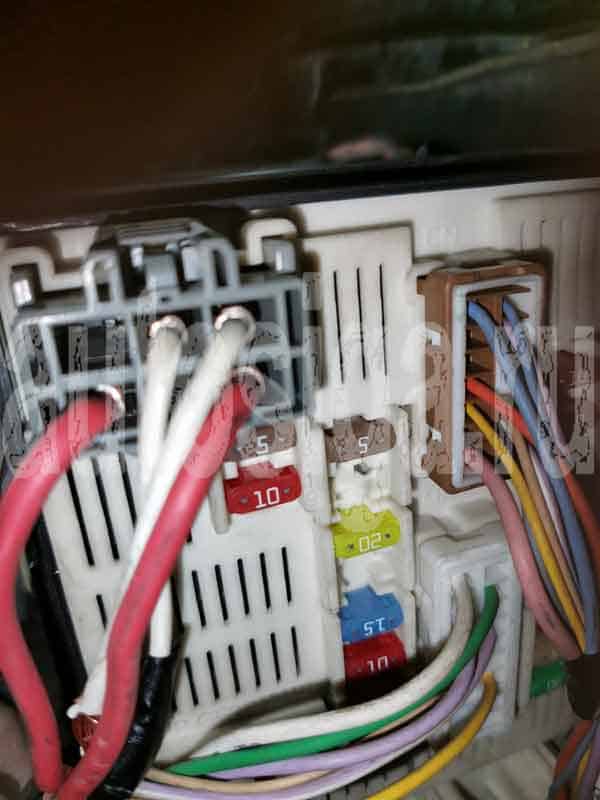

Разъём со стартерным проводом на Renault Kangoo
местоположение разъёма со стартером

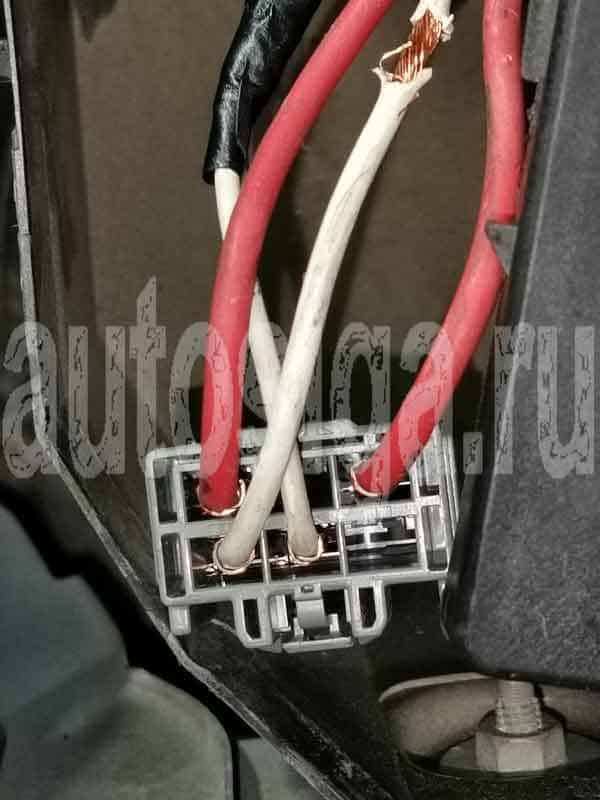

Подключение сигнализации к стартеру на Renault Kangoo
стартер (pin 3)

Заблокировать можно провод бензонасоса (серый) в пороге водителя.

Для поднятия стёкол надо подать одновременно три импульса на разные провода длительностью около восьми секунд:

  1. "+" силовой на жёлтый провод (зажигание 2) на замке зажигания, так как стеклоподъёмники работают только при включенном зажигании;
  2. "-" (можно слаботочный) на розовый/синий разъёма P202 BCM для поднятия водительского стекла;
  3. "-" силовой (обязательно!) в разрыв фиолетового толстого из жгута двери водителя в сторону от водительской двери для поднятия пассажирского стекла.

Величины импульсов регулируйте сами. Мне 8-ми секунд хватало.

Подключение сигнализации к проводу поднятия водительского стекла на Renault Kangoo
поднятие водительского стекла

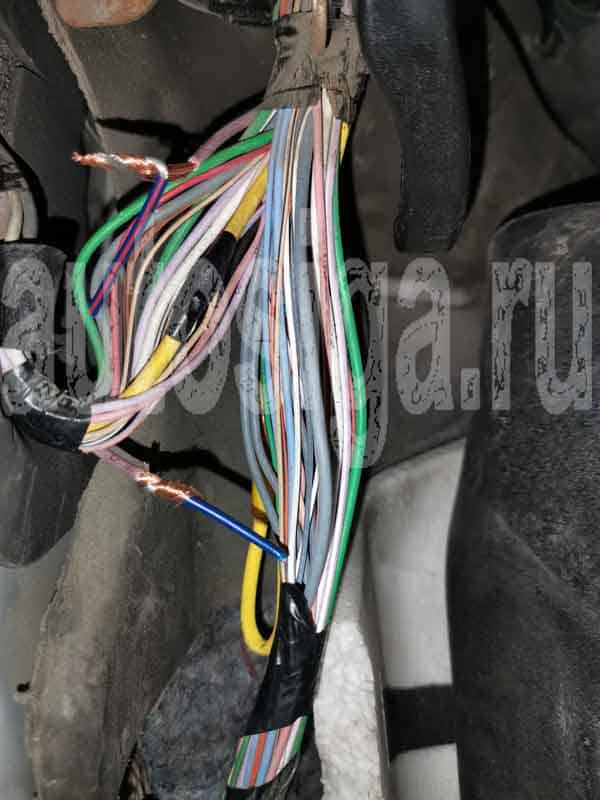

Подключение сигнализации к проводу поднятия пассажирского стекла на Renault Kangoo
поднятие пассажирского стекла

Не забывайте в настройках сигнализации выставить обход по can и запрограммировать обороты.
