Карта монтажа автосигнализации KGB-FX7 на автомобиль Nissan Bluebird SYLPHY 2001г, кузов FG10, правый руль, АКПП, иммобилайзер отсутствует

автор Старик

Разбираем салон автомобиля

Фото 1.1. Снимаем накладку правой стойки лобового стекла. Пластиковые клипсы.

Фото 1.2. Открываем и вытаскиваем кармашек под рулем справа.

Фото 1.3. Выкручиваем саморез в проеме кармашка.

Фото 1.4. Выкручиваем саморез на левом нижнем углу подторпедника.

Фото 1.5. Сдергиваем подторпедник – клипсы поверху. Убираем подторпедник.

Фото 1.6. выкручиваем пять саморезов в нижней половинке обшивок рулевой колонки. Расцепляем нижнюю и верхнюю половинки и снимаем их.

Фото 1.7. Выкручиваем два самореза в верхней части обрамления доски приборов и вытаскиваем обрамление – клипсы.

Фото 1.8. Выкручиваем три самореза крепления доски приборов и вытаскиваем доску приборов, расцепив разъемы.

Фото 1.9. Вытаскиваем две клипсы крепления подкрылка (локера) в арке переднего правого колеса.

Фото 1.10. Выкручиваем три самореза крепления прижимной планки или брызговика.

Фото 1.11. Выкручиваем еще один саморез крепления планки (брызговика) снизу.

Фото 1.12. Отводим локер от кромки крыла и арки, вытаскиваем заглушку и сверлим в ней отверстие для прокладки проводов под капот.

Подключаем автосигнализацию

Фото 2.1. Проводку в подкапотное пространство прокладываем через проходку в правом подкрылке из зоны правой КИК-панели салона.

Фото 2.2. Общий вид на приборную доску сзади. Левый и средний разъемы - коричневые, справа – белый.

Фото 2.3. В коричневом центральном разъеме приборной доски подключаем световые сигналы. Здесь же есть сигнал положения АКПП «парковка».

Фото 2.4. В коричневом разъеме приборной доски слева (вид сзади) есть провод контрольной лампы генератора.

Фото 2.5. В белом разъеме справа подключаем контроль дверей и слаботочное управление ЦЗ (см схему 2.1). Здесь же провод тахометра.

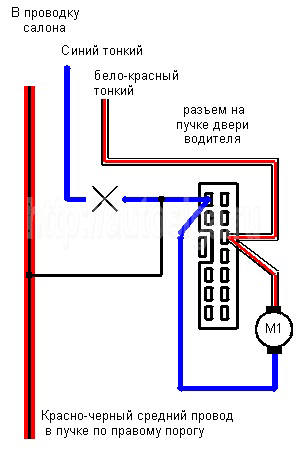

Схема 2.1. Изменение схемы ЦЗ водительской двери.

Отрезаем синий силовой провод запирания в пучке двери водителя со стороны BODY. Соединяем с красно-черным проводом запирания остальных дверей (в пучке на правом пороге).

Фото 2.6. Контроль тормоза подключаем в пучке включателя ламп СТОП на педали тормоза.

Фото 2.7. общий провод подключаем за приборной доской.

Фото 2.8. В пучке проводов замка зажигания делаем подключение цепей, дублирующих замок с учетом двух цепей START (схема 2.2)

Схема 2.2 Дублирование замка зажигания.
Если не подключить АСС1, то магнитола будет обесточена на период запусков.
Цепь IGN2 на время вращения стартера отключается (ведет себя, как АСС).

Фото 2.9. В пучке проводов по правой стороне багажника (за обшивкой) подключаемся к проводу зажигания фонарика освещения.

Фото 2.10. Модуль приемо-передатчика наклеиваем на лобовое стекло в зоне над зеркалом заднего вида.

Фото 2.11. Контрольный светодиод устанавливаем в накладке правой стойки лобового стекла.

Фото 2.12. Сирену крепим на моторном щите выше вакуумного усилителя тормозов так, чтобы не перекрыть цифры кузовного номера.

Фото 2.13. Температурный датчик устанавливаем под штатный болт М6 (головка 10мм) слева сзади над двигателем около БДЗ.

Фото 2.14. Кнопку контроля капота устанавливаем на планке радиатора над правой фарой.

В настройках программируем прокрутку 3,6 сек, контроль «тахометр».

Заблокировать можно в салоне – бензонасос (черно-желтый по правому порогу), зажигание, под капотом – форсунки или датчики. Основной блок располагаем внутри панели, удобно расположить его за приборной доской.

Сервисную кнопку VALET устанавливаем в скрытом от глаз месте (не забудьте показать её владельцу при сдаче автомобиля). Датчик удара – на металлических усилителях в панели или на кожухе-трубе рулевого вала. Включаем питание, программируем систему и проверяем работоспособность: контроль дверей, капота, багажника, индикацию температуры салона и двигателя (при закрытом капоте).
