Фото точек подключения сигнализации на Mitsubishi Montero Sport 2023, АКПП, PTS

 Mitsubishi Montero Sport 2023

Все подключения можно сделать на блоке ETACS и в левой кик-панели. Обход штатного иммобилайзера по can.

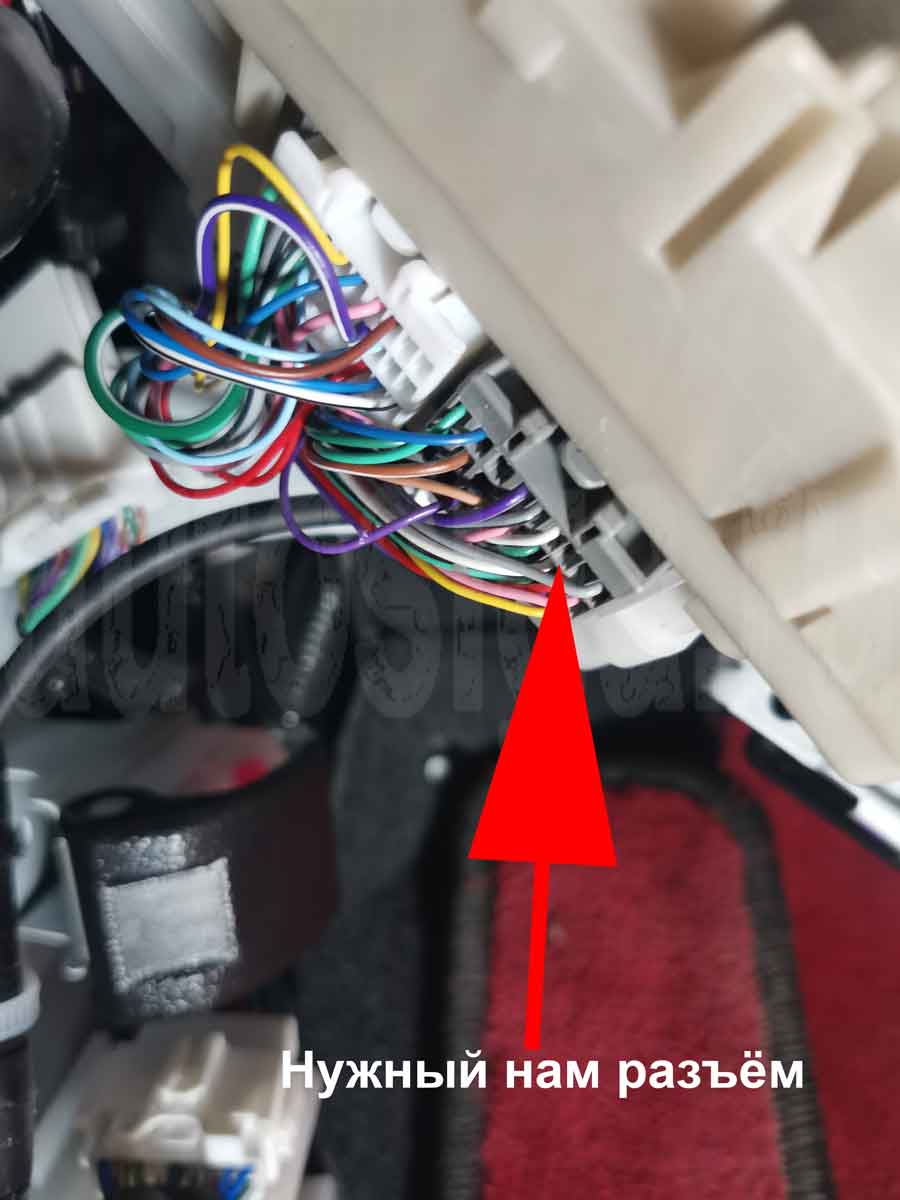

Подключение сигнализации на ETACS на Mitsubishi Montero Sport 2023
Разъём с can и аварийкой

Подключение can и аварийной сигнализации на Mitsubishi Montero Sport 2023
Can-H – белый, Can-L – зелёный, аварийка – фиолетовый

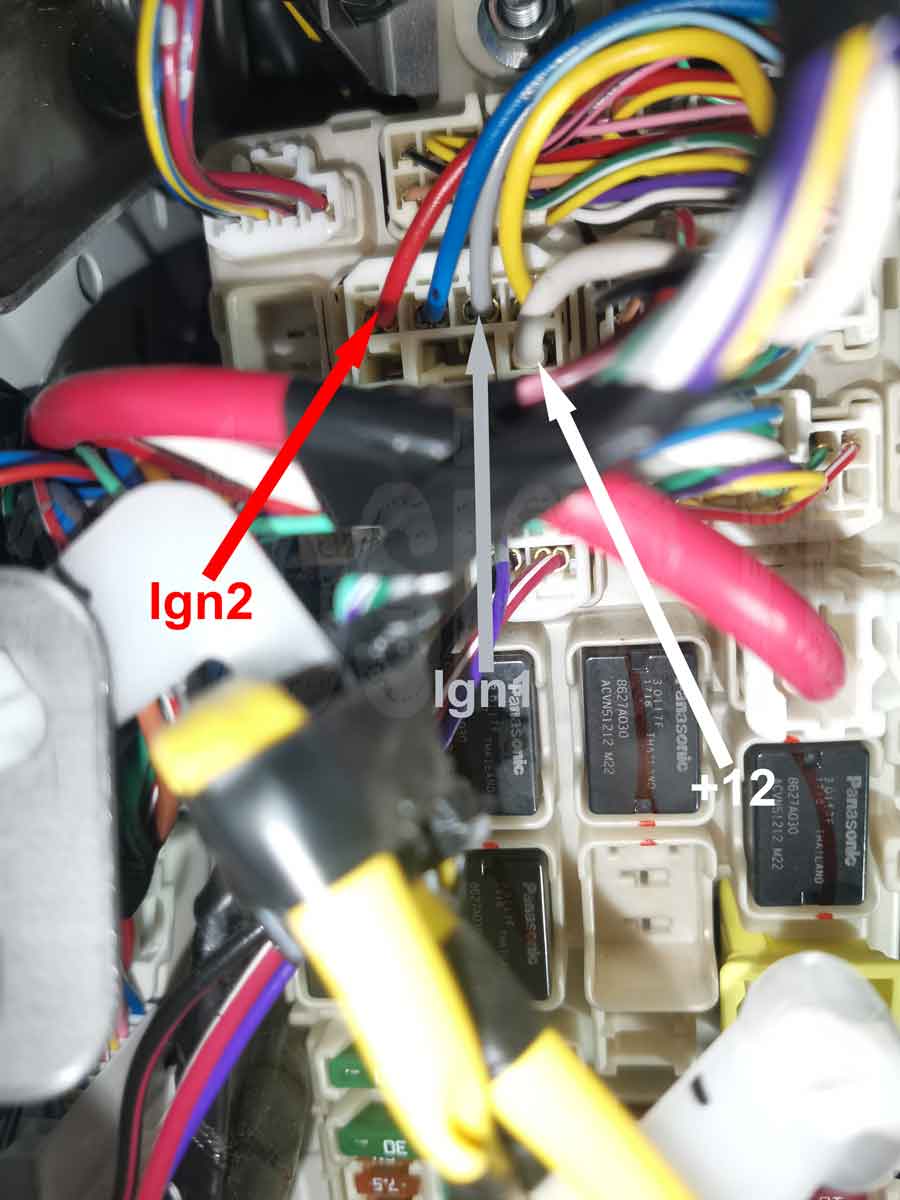

Подключение силовых проводов на Mitsubishi Montero Sport 2023
+12 – белый, зажигание 1 – серый, зажигание 2 – красный

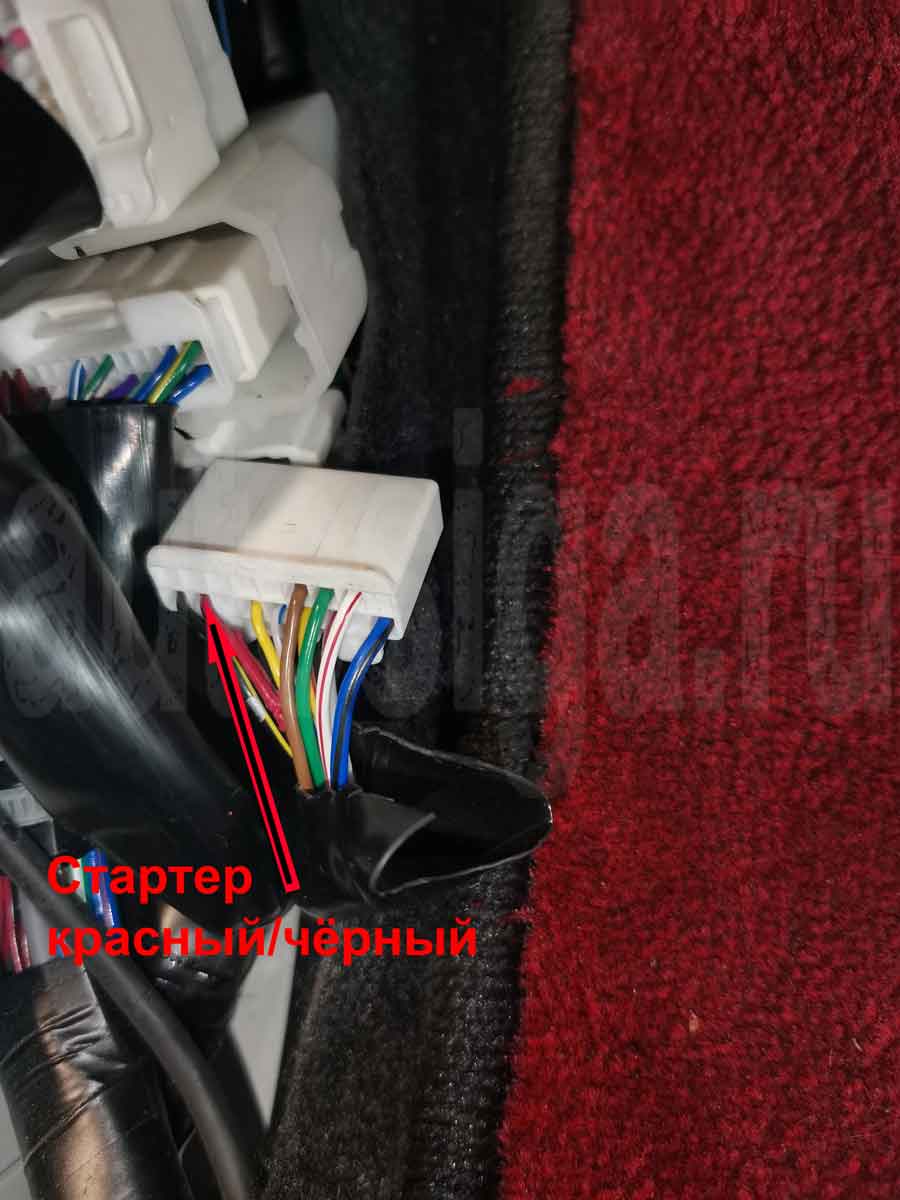

Подключение к проводу стартера на Mitsubishi Montero Sport 2023
стартер – красный/чёрный в нижнем разъёме левой кик-панели

Если нужно подключиться к центральному замку по аналогу, то ниже фото, где это можно сделать.

Подключение к центральному замку на Mitsubishi Montero Sport 2023
Управление цз (-) – розовый (закрыть) и голубой (открыть)
