Точки подключения автосигнализации на Mazda Axela 2017, PTS, правый руль

Автомобиль Mazda Axela 2017
Mazda Axela 2017 года выпуска

Все основные подключения можно сделать на разъёмах блока SSU под рулевой колонкой.

Внимание! Перед тем, как вытащить разъёмы с блока SSU обязательно снимите клемму с аккумулятора! Иначе возможен выход из строя электроники автомобиля.

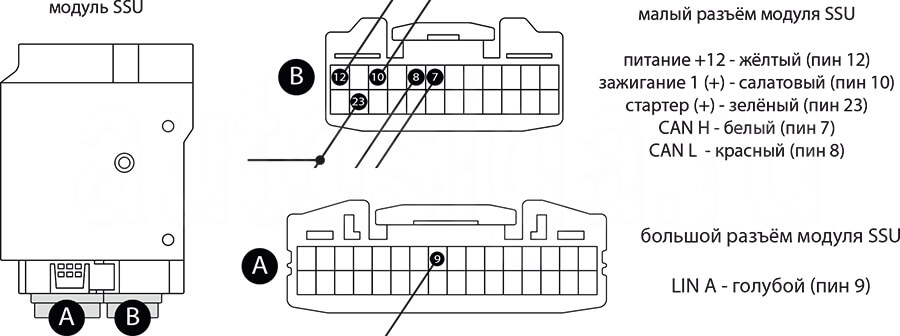

Mazda Axela – подключение сигнализации на разъёмах под рулевой колонкой
Масса – чёрный (pin 13), +12В – pin 12 (жёлтый), зажигание – салатовый (pin 10), стартер – зелёный (pin 23), can-h – белый (pin 7), can-l – красный (pin 8) на малом разъёме блока под рулевой колонкой; lin – голубой (pin 9) на большом разъёме

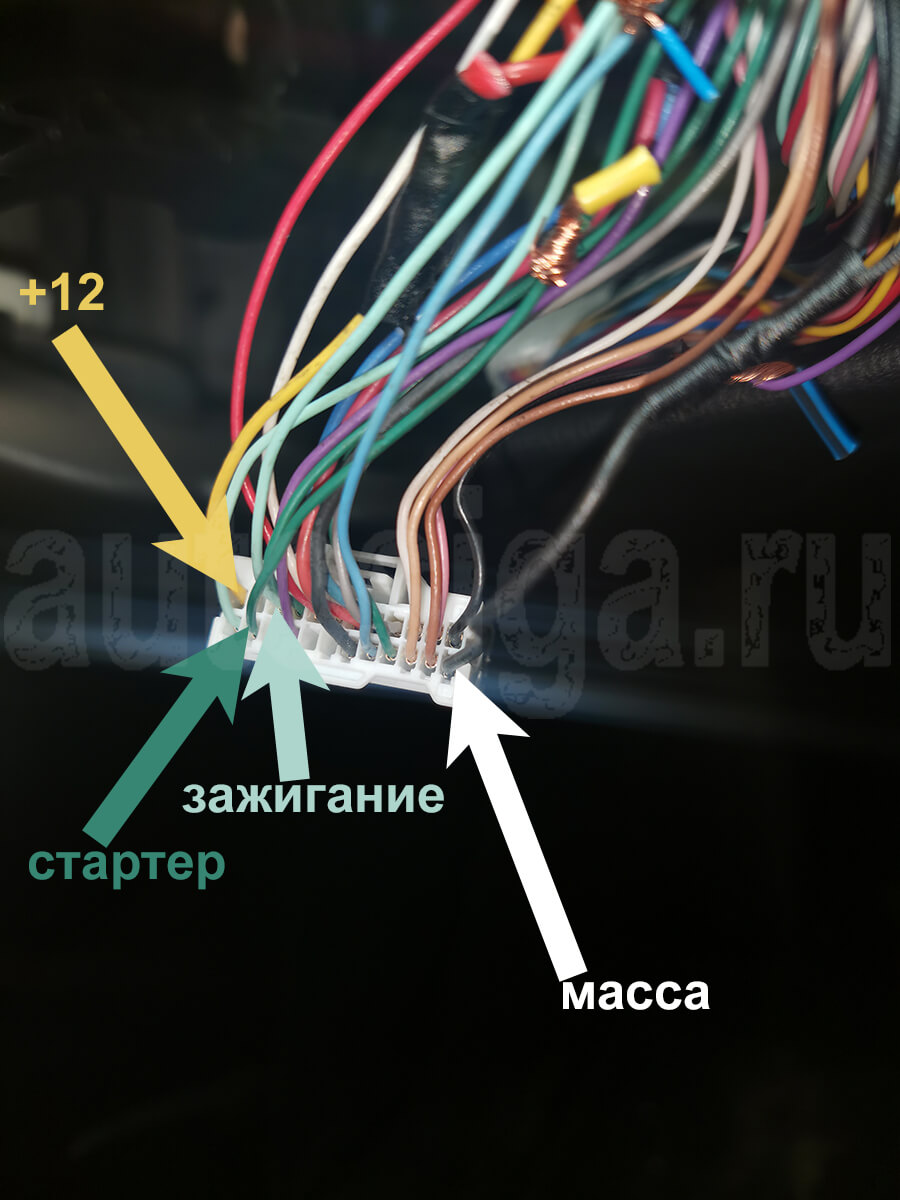

Mazda Axela – подключение сигнализации к силовым проводам на блоке SSU
Масса – чёрный (pin 13), +12В – pin 12 (жёлтый), зажигание – салатовый (pin 10), стартер – зелёный (pin 23) на малом разъёме блока под рулевой колонкой

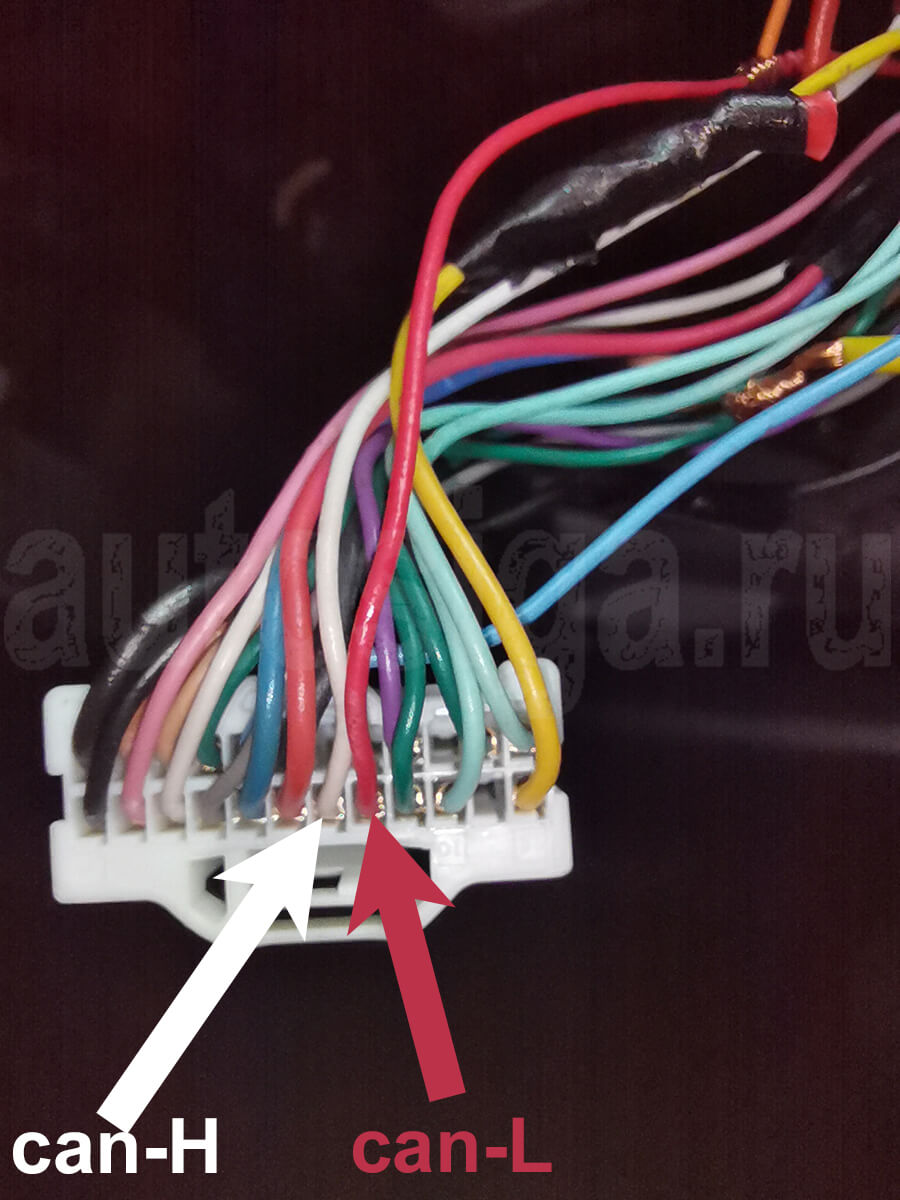

Mazda Axela – подключение сигнализации к can на разъёмах под рулевой колонкой
can-h – белый (pin 7), can-l – красный (pin 8) на малом разъёме блока под рулевой колонкой

В малом разъёме можно подключиться к кнопке запуска.

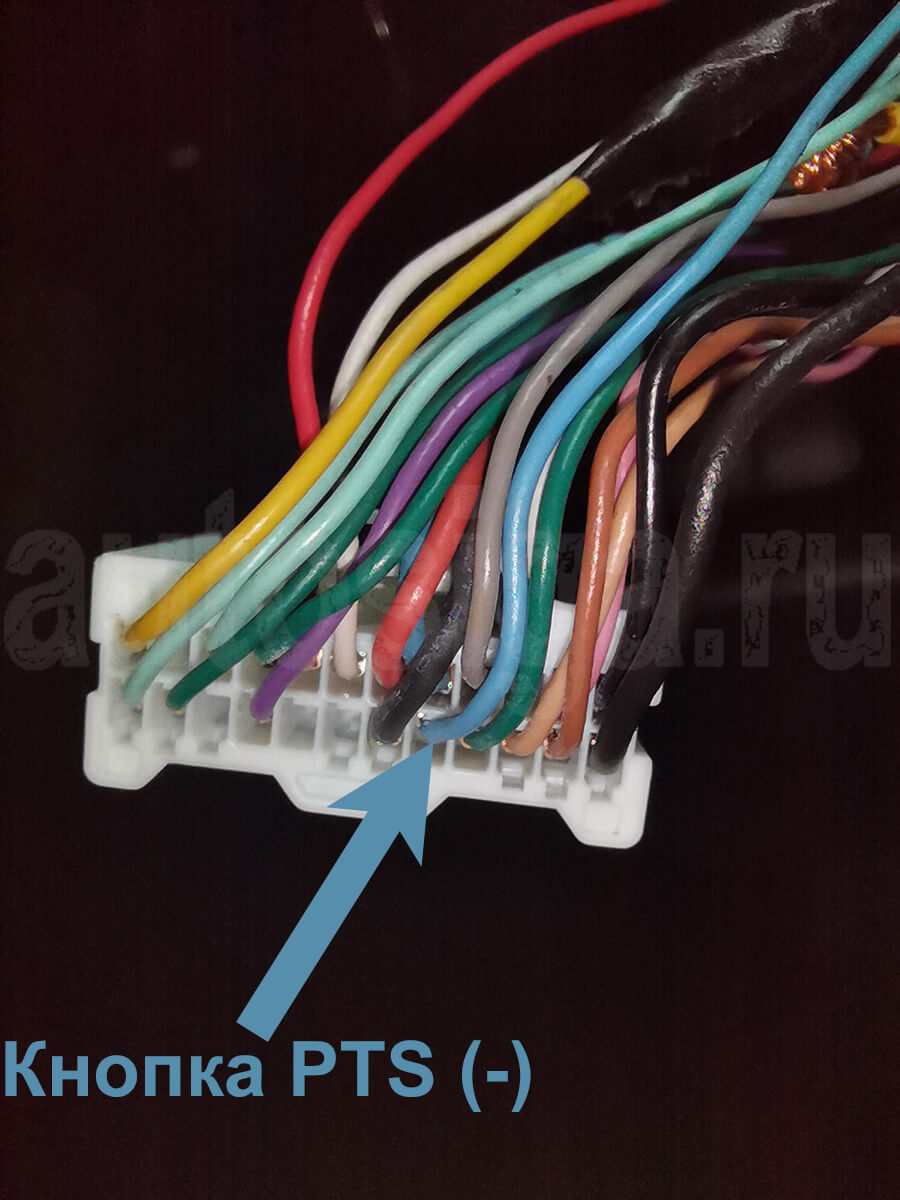

Mazda Axela – подключение сигнализации к кнопке запуска на разъёмах под рулевой колонкой
кнопка старт/стоп – голубой (pin 17) на малом разъёме блока

Центральным замком управляем по Lin шине. Подключаемся к ней на большом разъёме блока под рулевой колонкой.

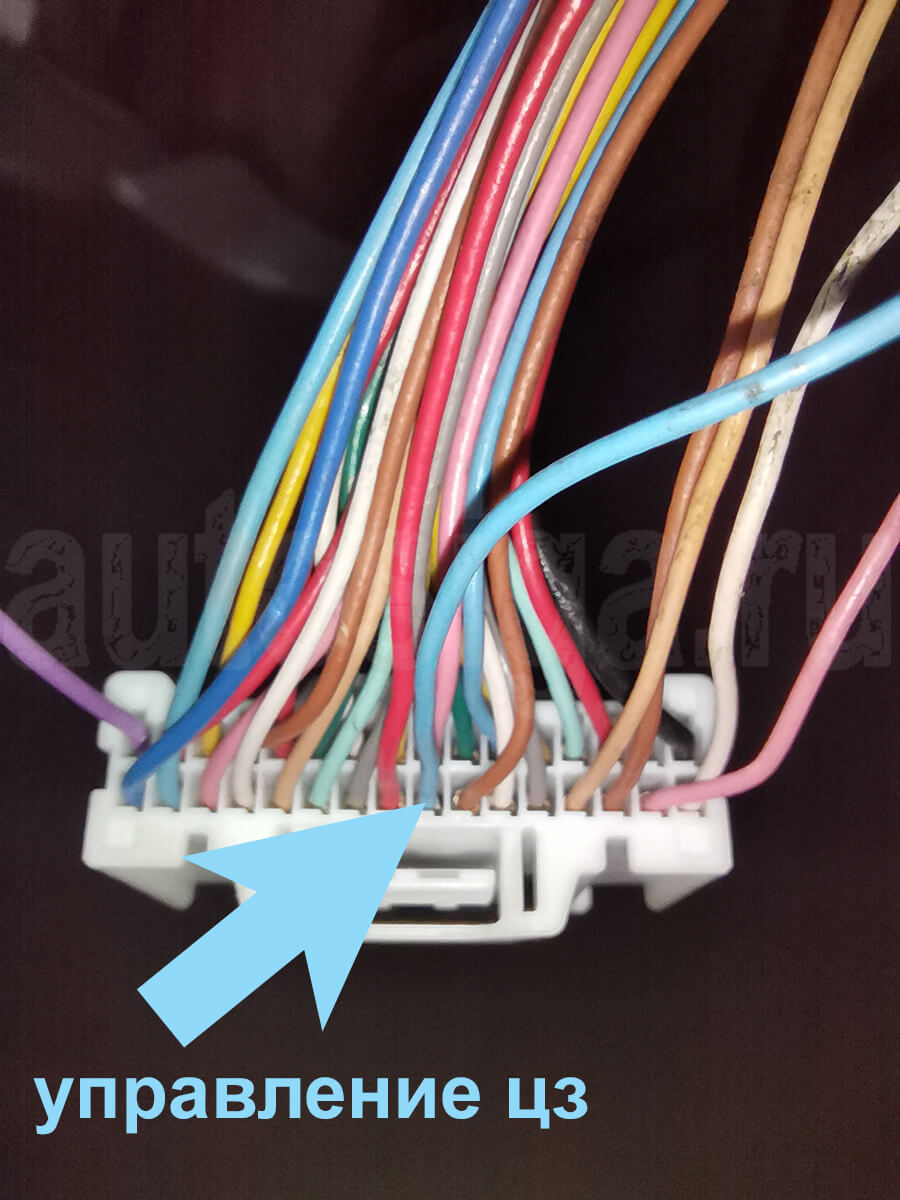

Mazda Axela – подключение сигнализации к центральному замку
lin – голубой (pin 9) на большом разъёме

Заблокировать можно бензонасос в левом пороге.

Mazda Axela – подключение сигнализации: блокировка бензонасоса
бензонасос – синий в левом пороге

По can Pandora на Mazda Axela 2017 (код авто 2416):

  • видит:
    • двери
    • багажник
    • капот
    • зажигание
    • заведённый двигатель
    • тормоз
    • паркинг
    • включённые габариты
    • пробег
    • топливо в процентах
    • давление в шинах (на дизельном авто не видит)
    • температуру двигателя при включенном зажигании
  • управляет:
    • поворотами
    • блокировкой двигателя (дизель не блокирует)

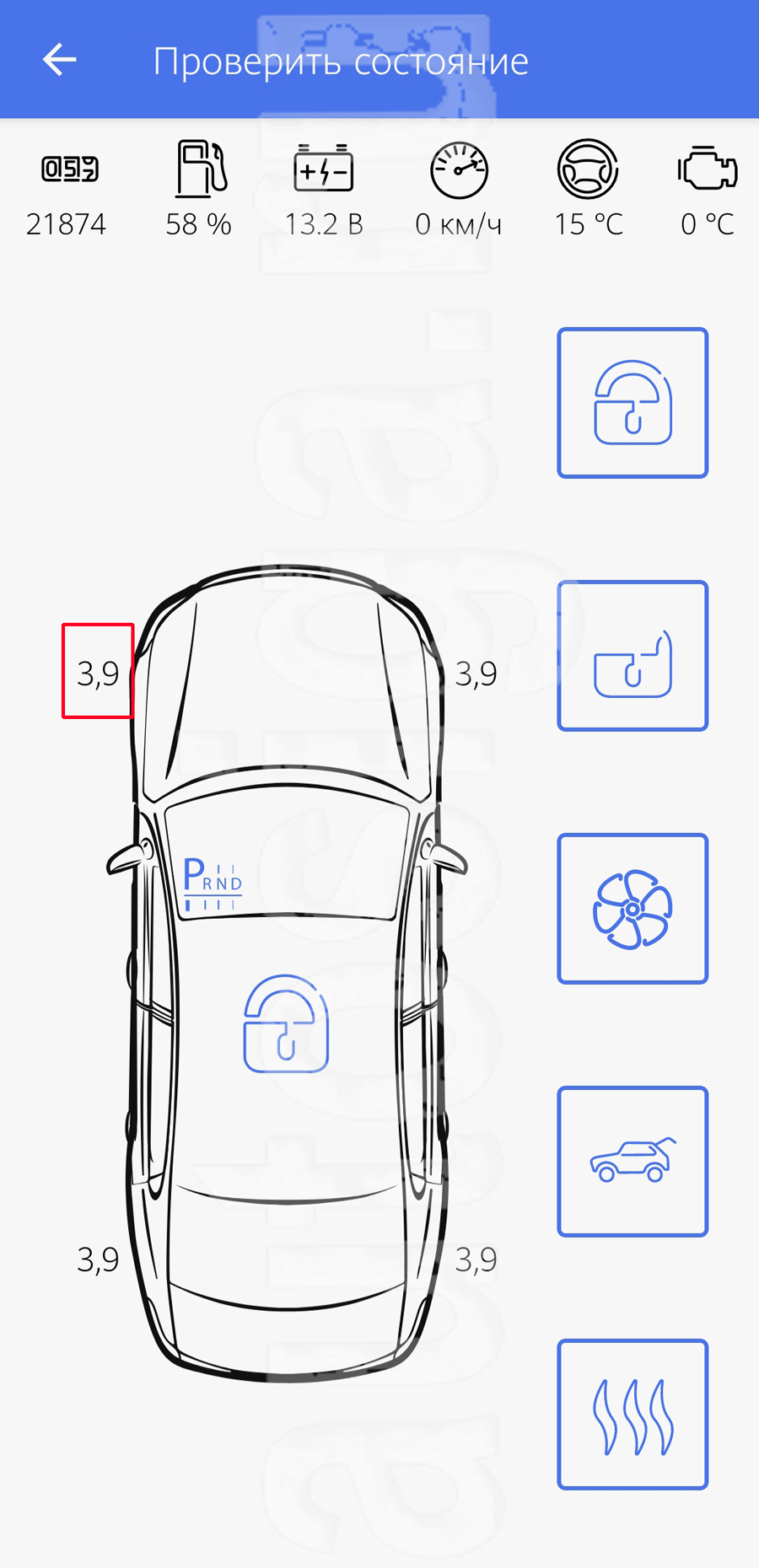

Mazda Axela – отображение состояния авто на Pandora Spec
Отображение состояния Mazda Axela на экране приложения Pandora Spec: красным обведено показания давления в шинах

По lin происходит управление центральным замком.

Обход штатного иммобилайзера: "Обход по can" + клонирование.

При дистанционном запуске при снятии с охраны центральный замок не открывается. Для открытия его один из таймерных каналов программируем на открывание центрального замка при снятии с охраны при заведённом двигателе. Просто программируем, никуда не подключая и не назначая какой-нибудь из проводов.

Режим Slave есть и работает и при включенном зажигании, но только со штатного ключа. С кнопок на ручках дверей не работает при дистанционном запуске.

Можно подключиться аналогом к кнопкам дверей и настроить таймерные каналы так, чтобы замки открывались при нажатии на кнопки при включенном зажигании.

На Mazda Axela удобнее подключиться к кнопкам на блоке в левом пороге.

Mazda Axela – местонахождение блока для подключения сигнализации
блок в левом пороге Мазда Аксела для подключения к кнопкам ручек дверей аналогом

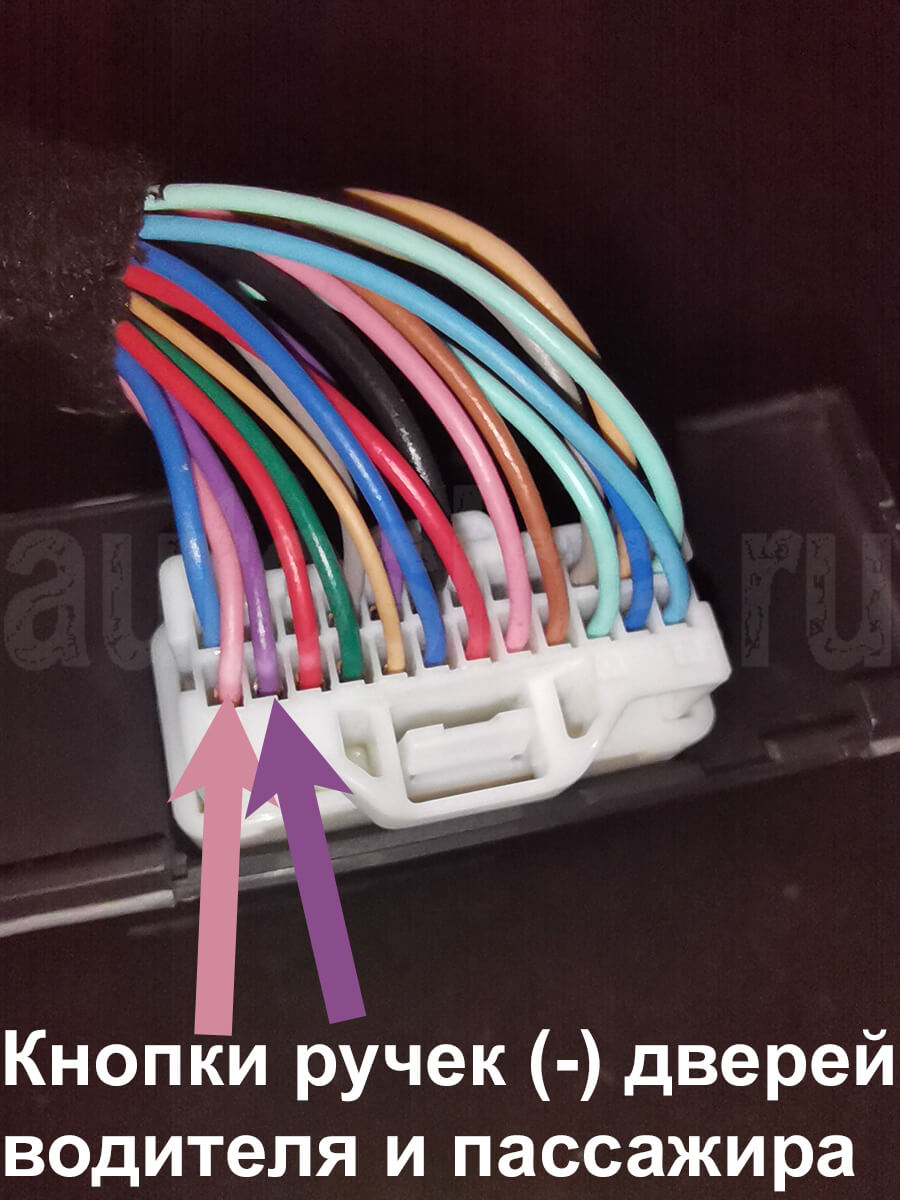

Mazda Axela – подключение сигнализации к кнопкам ручек дверей
кнопки ручек дверей – розовый и фиолетовый на блоке в левом пороге

Мягкая посадка работает как-то не стабильно. В 90% срабатывает, в 10% – нет. Поэтому, сами решайте – оставлять её или нет.

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии

Центральный замок по аналогу. Жгут из двери водителя, синий закрыть, коричневый открыть. В разрыв, перекидка по плюсу
Концевик двери водителя- коричневый в левом пороге
