Фото точек подключения сигнализации на Mazda Atenza 2003

Здравствуйте. Хочу предложить карту монтажа на Mazda Atenza 2003 года.

Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Mazda Atenza 2003

Замок зажигания:
+12 – чёрный/жёлтый и чёрный
АСС – чёрный/белый
Ign – синий
Ign2 – чёрный/красный
ST – чёрный/синий

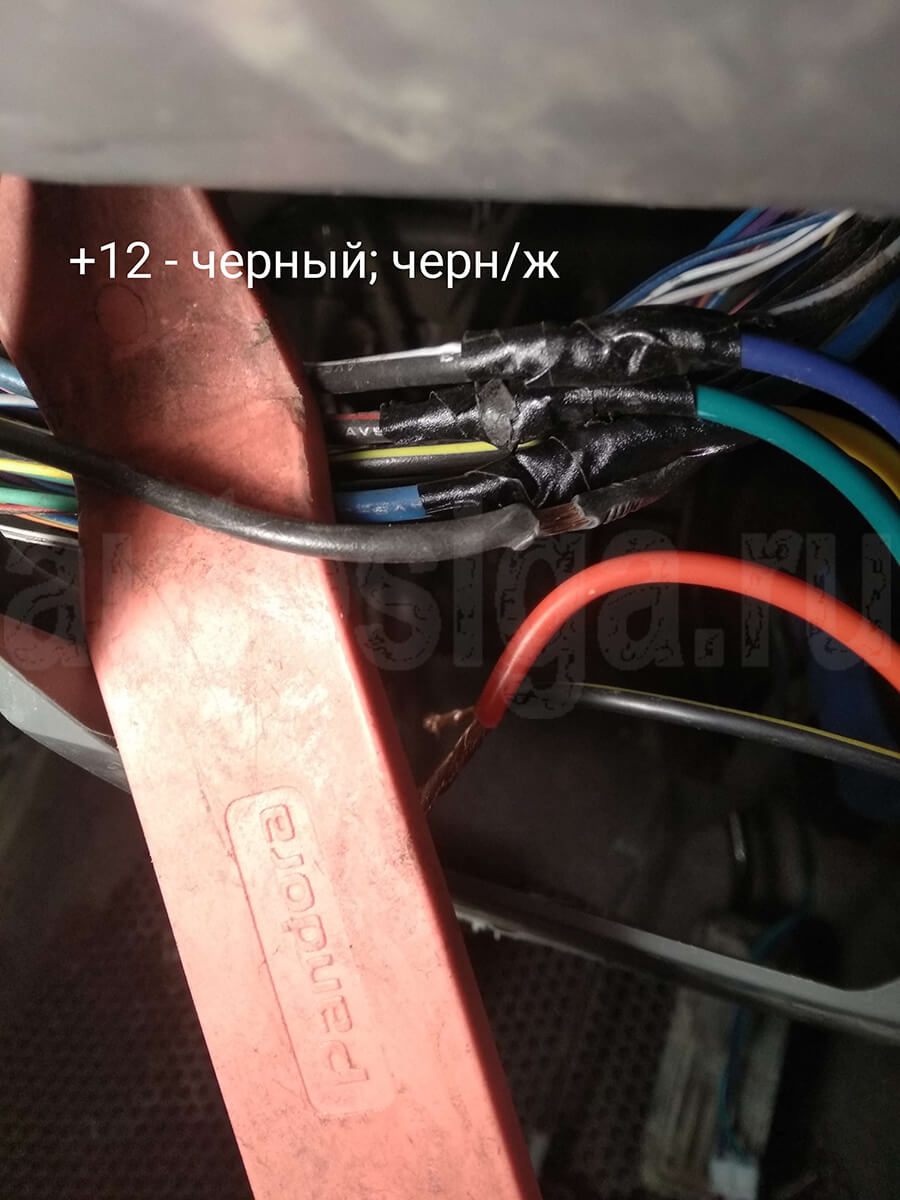

Подключение к +12 на замке зажигания на Мазда Атенза 2003

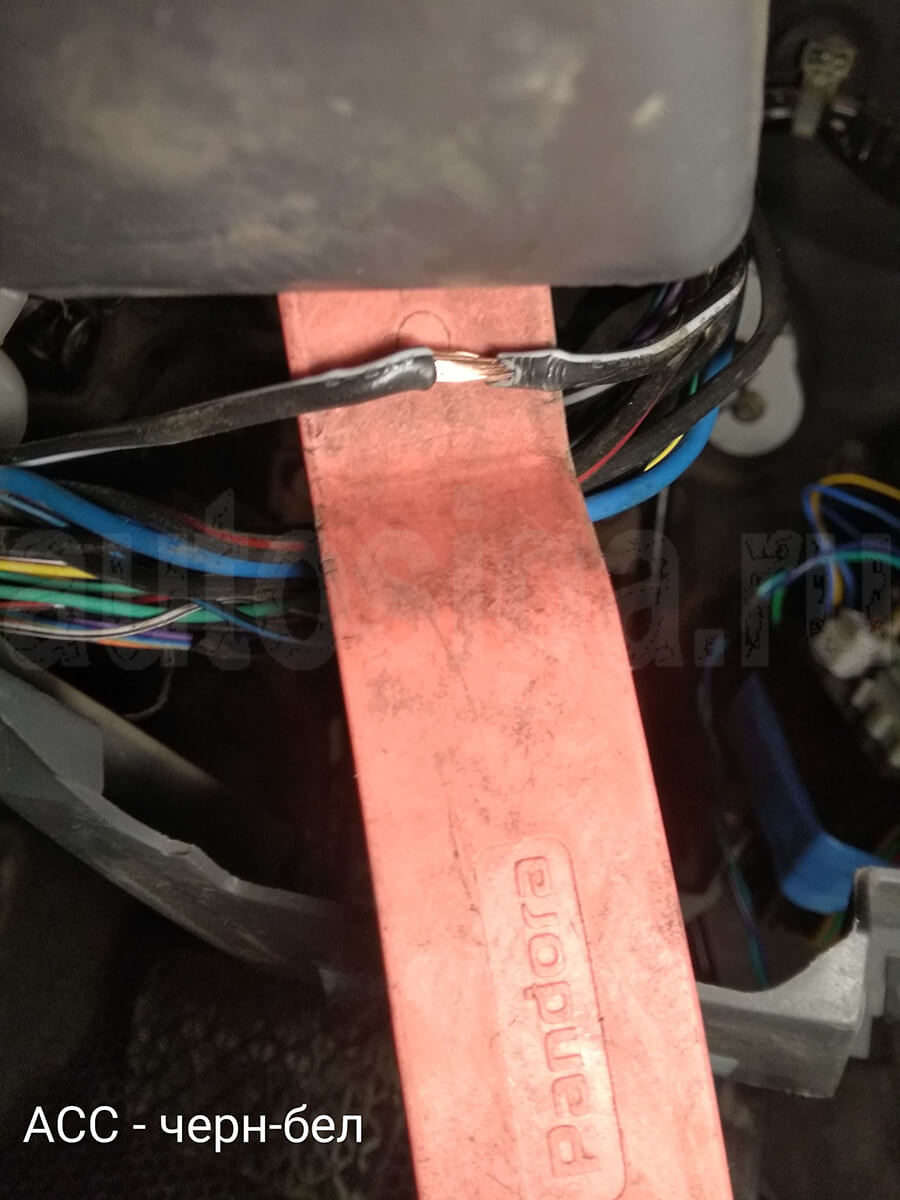

Подключение к acc на замке зажигания на Мазда Атенза 2003

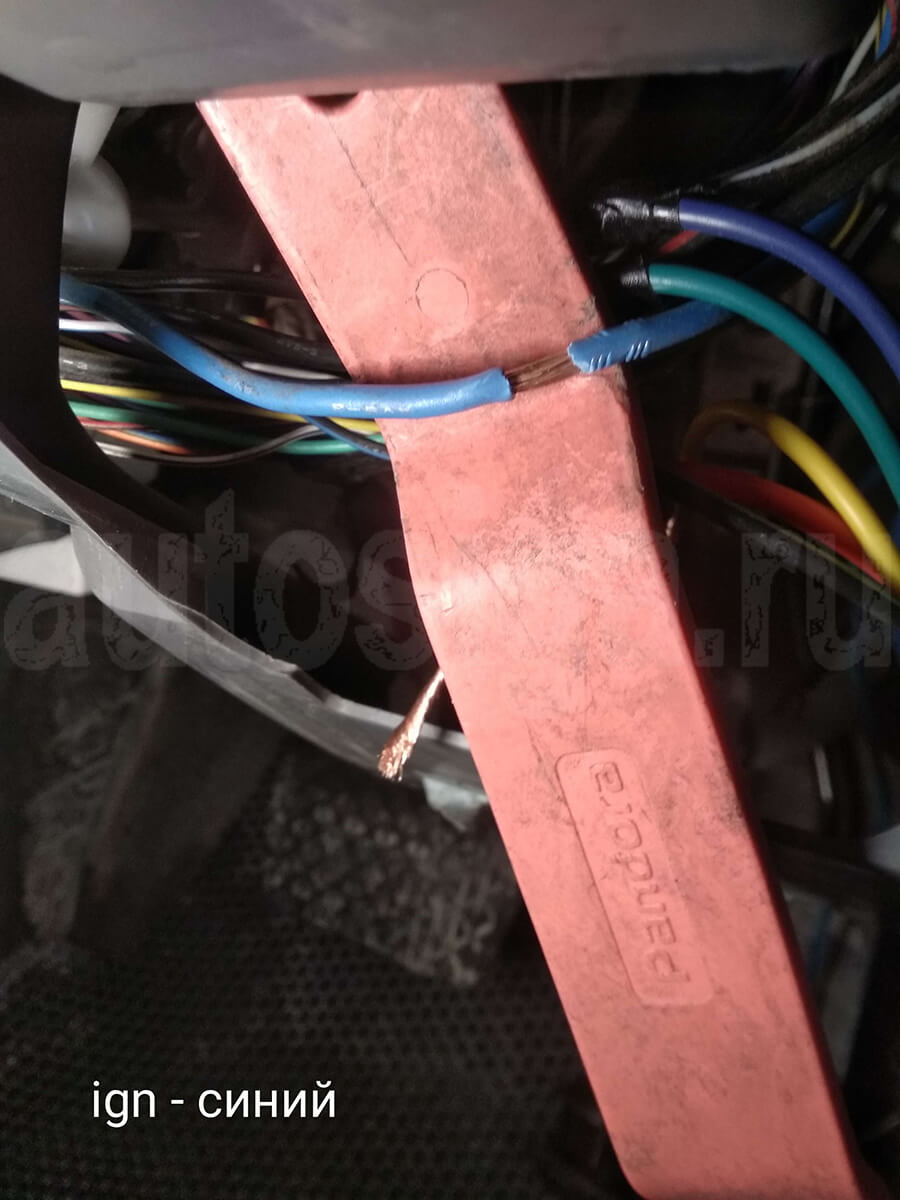

Подключение к зажиганию 1 на замке зажигания на Мазда Атенза 2003

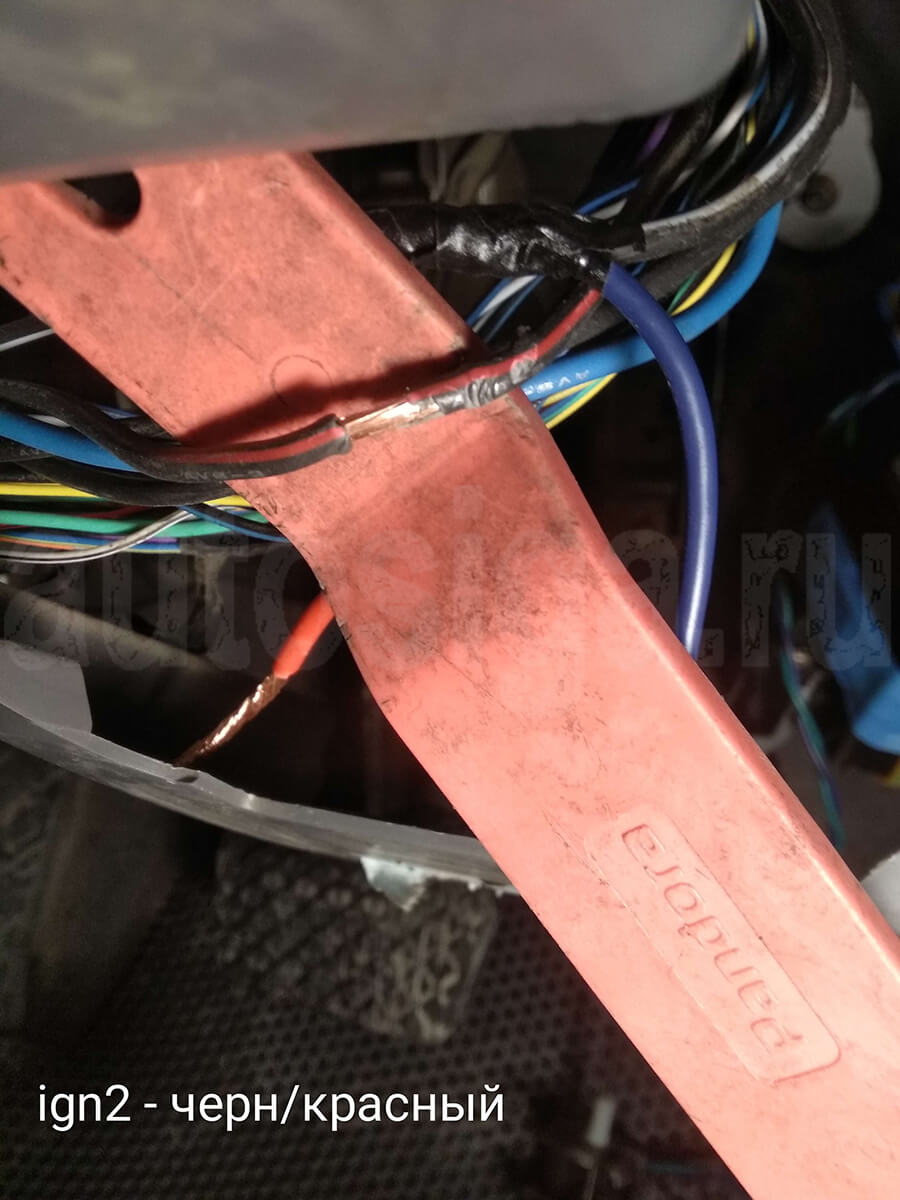

Подключение к зажиганию 2 на замке зажигания на Мазда Атенза 2003

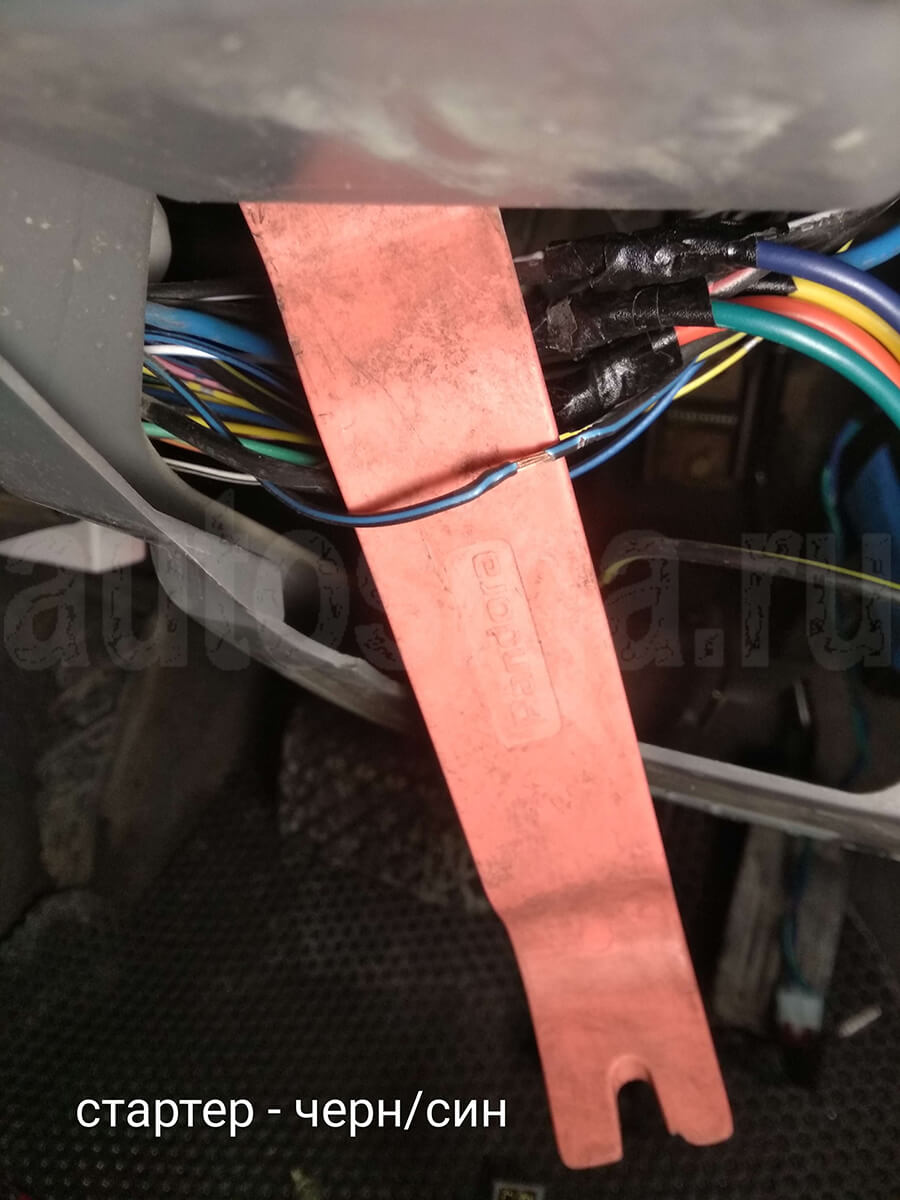

Подключение к стартеру на замке зажигания на Мазда Атенза 2003

Блок центрального замка, справа сверху под панелью квадратная чёрная коробочка с 2-мя разъёмами:
Открыть цз (-) – белый/зелёный
Закрыть цз (-) – синий

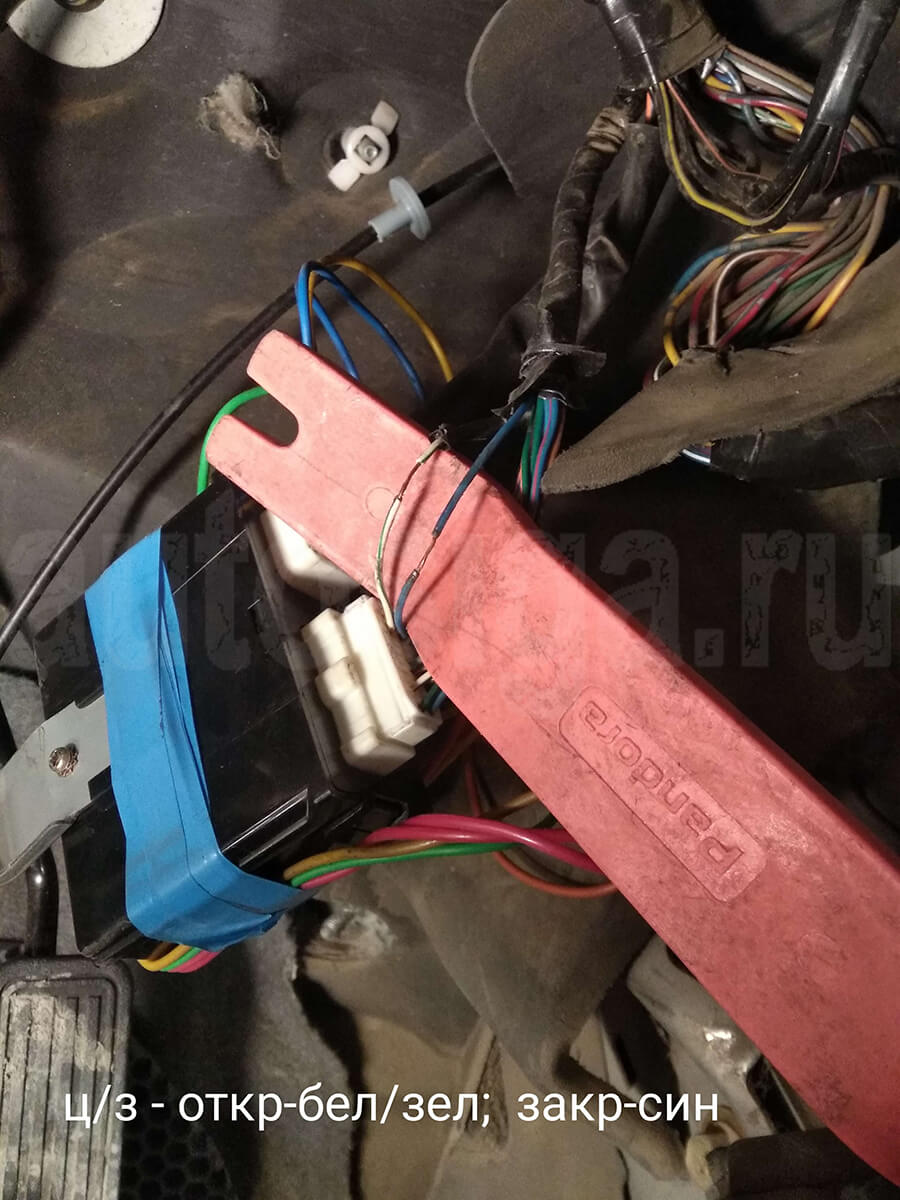

Подключение к центральному замку на Мазда Атенза 2003

Панель приборов правый разъем:
Повороты (+) – зеленый/белый и зеленый/оранжевый

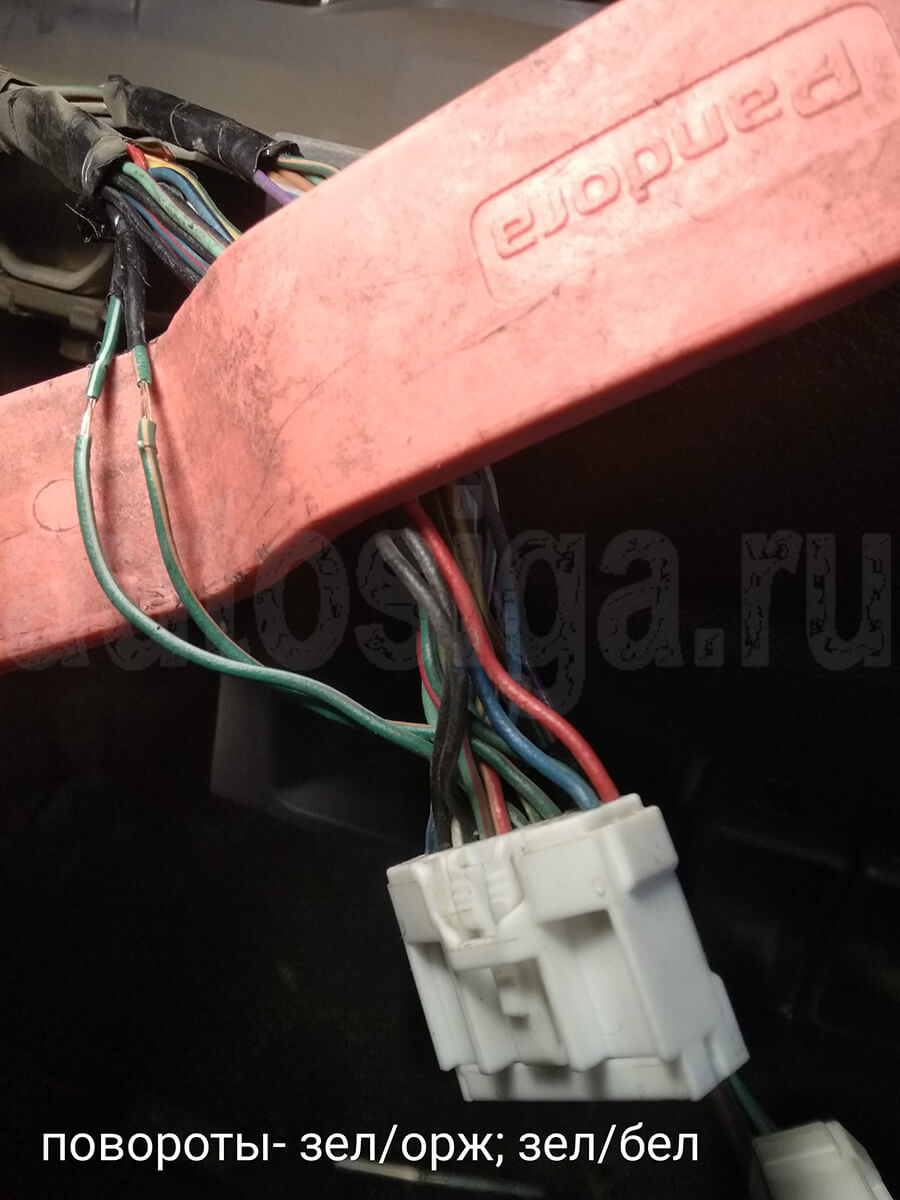

Подключение к поворотам на Мазда Атенза 2003

Панель приборов левый разъем:
Концевики водителя (-) – салатовый/черный
Остальные двери (-) – зеленый/оранжевый

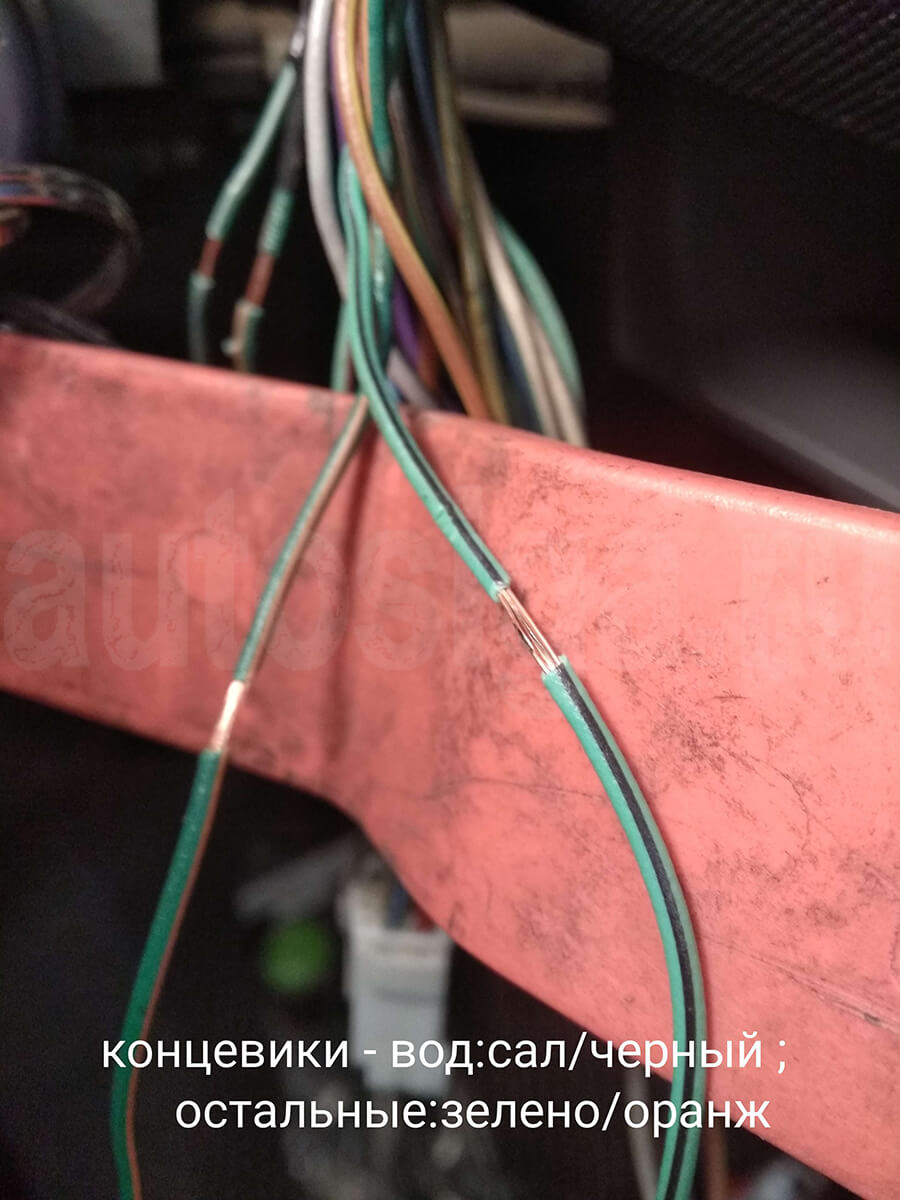

Подключение к концевикам на Мазда Атенза 2003

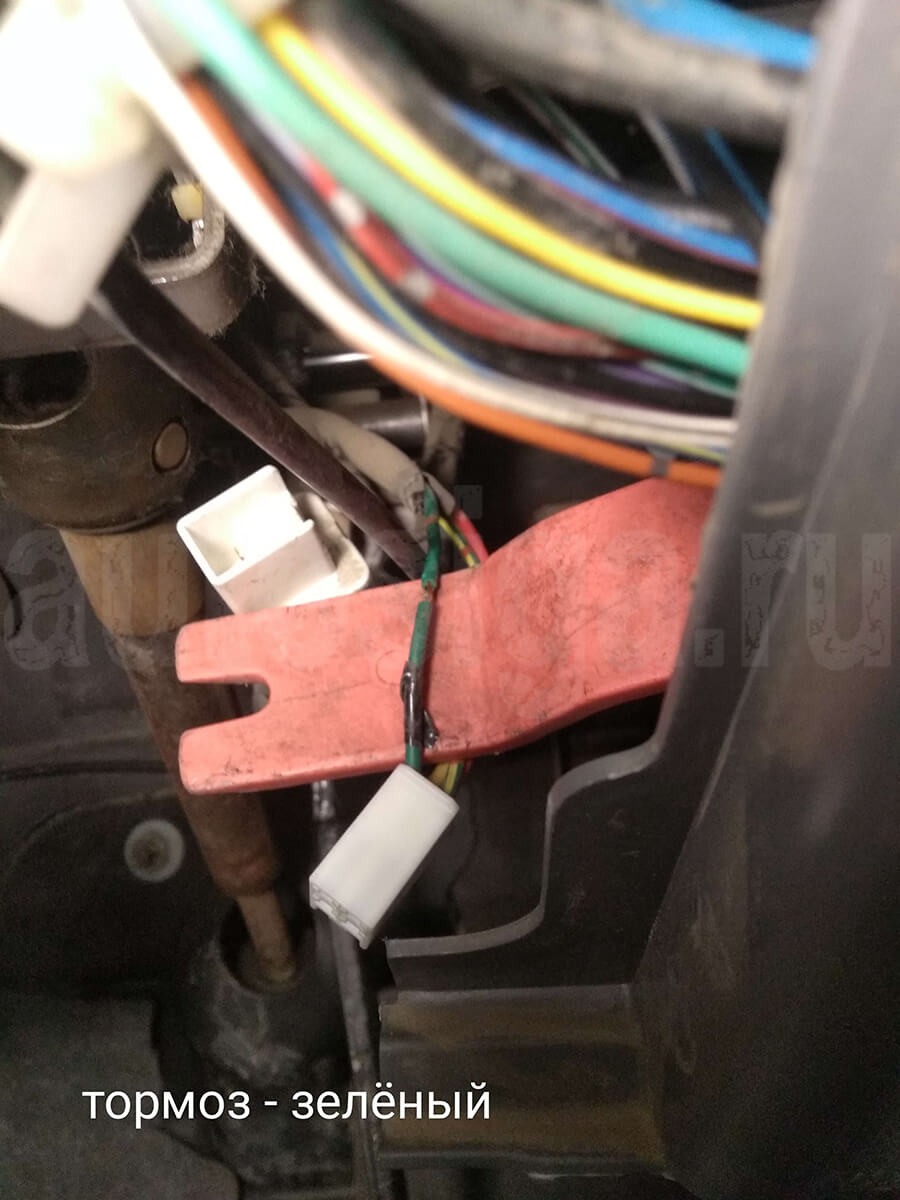

Тормоз (+) – зелёный на лягушке

Подключение к тормозу на Мазда Атенза 2003

Тахометр – форсунка
