Фото точек подключения сигнализации на Lifan X60 2017

Автор: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Lifan X60

Чёрный разъём панели приборов:

  • поворот – зелёный/красный
  • ручник – синий/чёрный
  • двери:
    • передняя правая – чёрный/жёлтый
    • передняя левая – чёрный/белый
    • задняя правая – чёрный/фиолетовый
    • задняя левая – чёрный/розовый

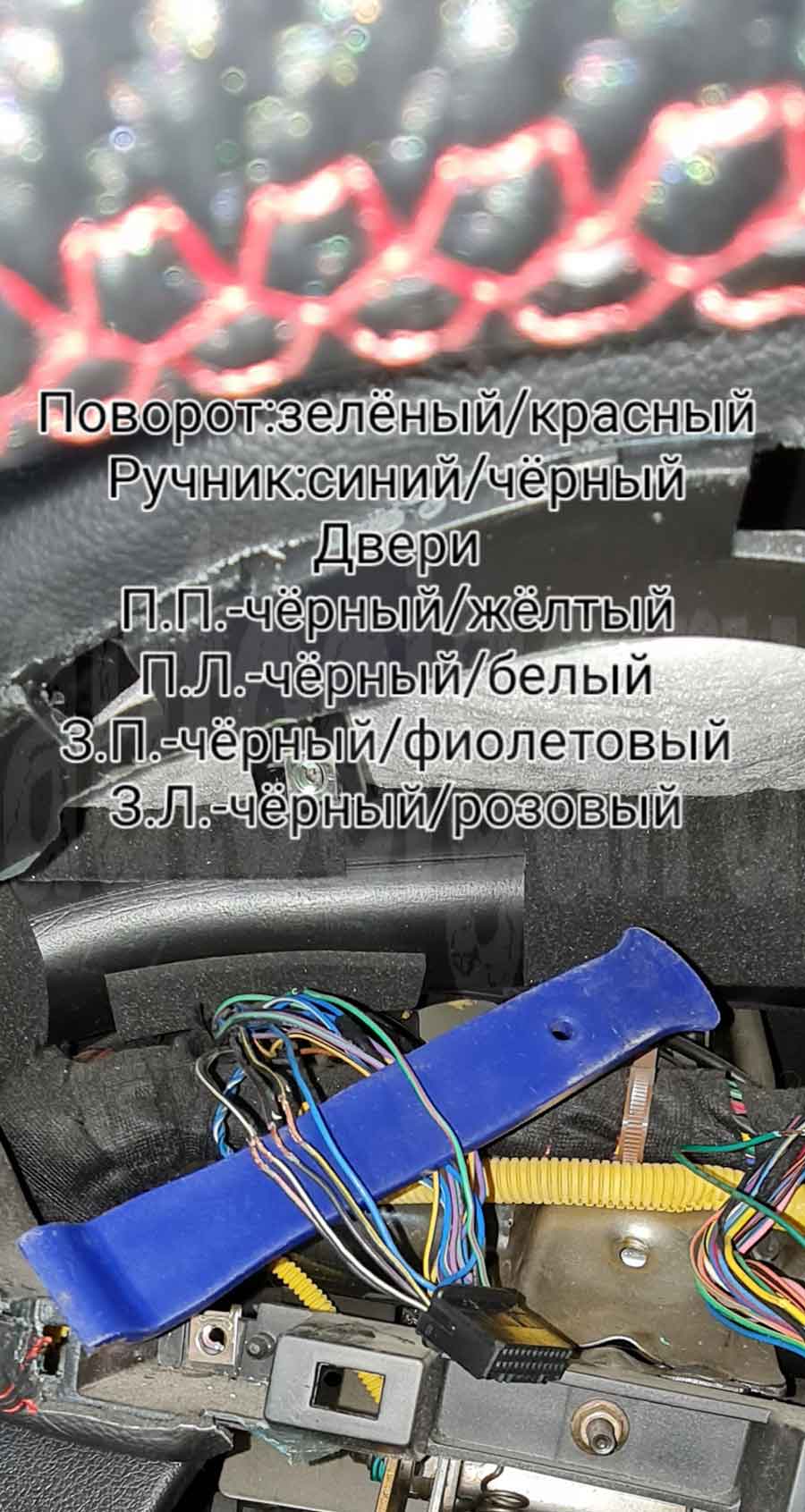

Подключение поворотов, ручника, концевиков дверей на Lifan X60

Белый разъём панели приборов:

  • поворот – зелёный/коричневый
  • багажник – чёрный/оранжевый

Подключение поворотов, концевика багажника на Lifan X60

Замок зажигания:

  • +12 – коричневый
  • Зажигание 1 – черный/белый
  • Зажигание 2 – красный/чёрный
  • АСС – фиолетовый
  • Стартер – чёрный/желтый

Подключение силовых цепей для автозапуска на Lifan X60

Подключение центрального замка на Lifan X60
закрыть – коричневый/синий, открыть – коричневый на разъёме кнопки управления центральным замком

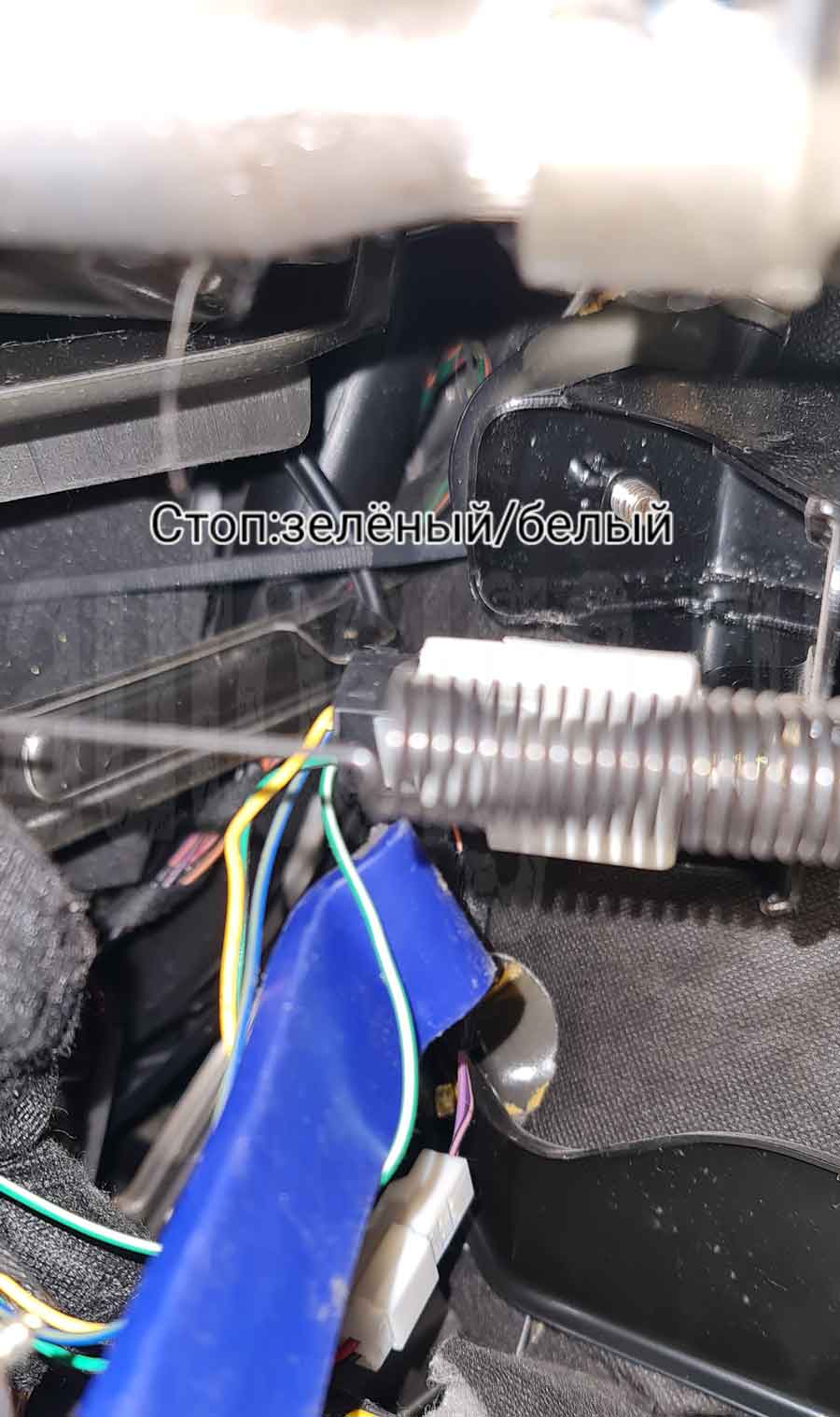

Подключение стоп сигнала на Lifan X60
тормоз – зелёный/белый на разъёме педали тормоза
