Установка автосигнализации с использованием can-модуля и автозапуска на автомобиль Kia Sportage 2011 года с механической коробкой передач и ключом

Установка автосигнализации на Kia Sportage 2011, ключ, МКПП

Разбираем салон Kia Sportage для установки автосигнализации

Снять подторпедник. Для этого необходимо сначала снять левую накладку торпедо и отвернуть два самореза под ней, затем отвернуть два самореза в нижней его части. Снять пластиковую накладку левого порога, ручку открытия капота и накладку левой кик-панели (крепление на защёлках), затем вынуть подторпедник (на защёлках).

Установка автосигнализации на Kia Sportage 2011, ключ, МКПППодторпедник. Общий вид

Установка автосигнализации на Kia Sportage 2011, ключ, МКППСнять боковую накладку торпедо

Установка автосигнализации на Kia Sportage 2011, ключ, МКППНакладка торпедо снята. Саморезы

Установка автосигнализации на Kia Sportage 2011, ключ, МКППСаморезы

Установка автосигнализации на Kia Sportage 2011, ключ, МКППКрепление ручки открытия капота

Установка автосигнализации на Kia Sportage 2011, ключ, МКПППодторпедник снят

Для доступа к проводам CAN-шины и силовых цепей необходимо снять блок предохранителей (крепление на двух гайках и одном болте).

Установка автосигнализации на Kia Sportage 2011, ключ, МКППКрепление блока предохранителей

Установка автосигнализации на Kia Sportage 2011, ключ, МКППКрепление блока предохранителей

Подключение автосигнализации на Kia Sportage

Снимаем блок предохранителей и подключаемся в большом разъёме сзади блока к кан-шине. Там же подключаемся к проводам зажигания и стартера для осуществления автозапуска.

Установка автосигнализации на Kia Sportage 2011, ключ, МКППСтартер - белый, зажигание - зелёный, зажигание 2 - синий, Can-H - синий, Can-L - красный

На механике необходимо ещё для вращения стартера подключиться к разъёму педали сцепления: подать на белый провод массу на время вращения стартера.

Установка автосигнализации на Kia Sportage 2011, ключ, МКППСтартер - белый (-)

По can сигнализация видит всё, что необходимо для корректной работы (кроме педали тормоза). По can управляет центральным замком и обеспечивает мигание габаритами.

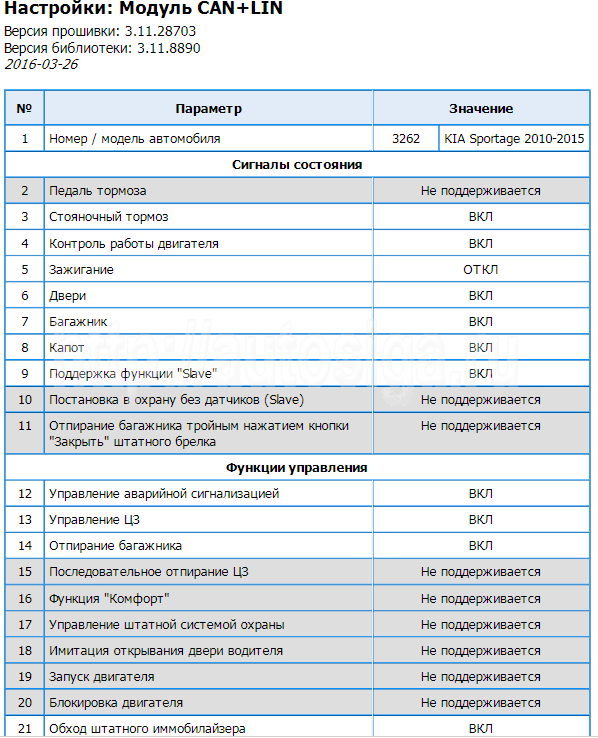

Установка автосигнализации на Kia Sportage 2011, ключ, МКПППример программирования can/lin модуля для Kia Sportage для автосигнализации Starline

Так как по can не читается информация о нажатии на педаль тормоза, то подключаемся к ней по аналогу.

Установка автосигнализации на Kia Sportage 2011, ключ, МКППСтоп (+) - синий в синем разъёме в правой кик-панели

В левой кик-панели подключаемся к концевику водительской двери для выключения наружного освещения по окончании автозапуска - подаём на него кратковременный отрицательный импульс после того, как двигатель остановится. Там же - в левой кик-панели - можно организовать блокировку бензонасоса.

Если сигнализация работает в режиме Slave и по окончании автозапуска срабатывает штатная система охраны (из-за того, что подаётся импульс на концевик при завершении автозапуска), то подаём отрицательный импульс на концевик двери при постановке в охрану. Тем самым мы запретим постановку в охрану штатной сигнализации.

Установка автосигнализации на Kia Sportage 2011, ключ, МКППКонцевик двери водителя (-) - зелёный/оранжевый, бензонасос (+) - розовый

Установка автосигнализации на Kia Sportage 2011, ключ, МКППБензонасос (+) - розовый в сером разъёме в левой кик-панели

Под капот провода можно прокинуть через штатный уплотнитель справа от педали сцепления.

Установка автосигнализации на Kia Sportage 2011, ключ, МКППШтатный переход

Обход штатного иммобилайзера на Kia Sportage 2011

Штатный иммобилайзер обходим с помощью can/lin модуля Starline. Для этого подключаемся к синему проводу жёлтого разъёма в правой кик-панели согласно нижеприведённым фото.

Установка автосигнализации на Kia Sportage 2011, ключ, МКППМесто расположения разъёма

Установка автосигнализации на Kia Sportage 2011, ключ, МКППМесто расположения нужного провода в разъёме

Установка автосигнализации на Kia Sportage 2011, ключ, МКППМесто расположения нужного провода в разъёме

Установка автосигнализации на Kia Sportage 2011, ключ, МКПППодключение can/lin модуля в автосигнализации Starline к проводу data для обхода иммобилайзера

Не забываем обучить can/lin модуль обходу иммобилайзера.

Для этого проделываем следующее.

1. Выключить зажигание.

2. Нажать на кнопку Валет 14 раз.

3. Не позднее 5-ти секунд включить зажигание.

4. Модуль перейдёт в режим обучения, который может длиться 5 минут. При этом звучат кратковременные сигналы сирены с интервалом 3 секунды.

5. Успешное обучение будет сопровождаться двумя сигналами сирены.

6. Если всё прошло не удачно, то последует 4 коротких звуковых сигналов сирены. В этом случае проверяйте подключение.

Комментарии

Цитирую Фаниль:
При завершении автозапуска машина сама открывается, как подключить концевик присутствия ключа? чтобы машина не открывалась

Чтобы замки не открывались сканером отключите функцию открытия. Иногда даже сканер не нужен - всё делается с помощью кнопок на руле (не на всех корейцах).
Если не можете найти сканер, запрограммируйте сигнализацию на повторный импульс запирания дверей после окончания автозапуска. Любая современная система это умеет. А ещё лучше гибким каналом подать импульс на запирание, написав нужную логику для него.
Такой способ, какой Вам предложили, не есть правильный. Им ГРАМОТНЫЕ установщики никогда не пользуются. Не буду пояснять почему.
При завершении автозапуска машина сама открывается, как подключить концевик присутствия ключа? чтобы машина не открывалась
я подключился не к замку зажигания,а спереди на БП, 2 мелких разъема,красный тонкий -зажигание 1, желтый тонкий- зажигание 2, стартер в соседней мелком разъеме слева спереди на БП розовый тонкий. Вообщем такое же подключение как на спортеже со старт\стопом, Все работает.
