Фотоотчёт по установке автосигнализации на Hyundai Trajet 2004

Приезжала такая вот машинка, на ней стояла уже сигналка, потребовалось переделать и поставить с автозапуском. Так как не нашел нигде фотоотчета - вот, делюсь :)
Забыл сделать фотку разъемов панели приборов - нарисовал, как мог. Так же там фото рабочего листочка, где просто точки подключения.
Вдруг тебе и всем нам пригодится на будущее, отсортируй, если что :).

— С уважением и с наилучшими пожеланиями, Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

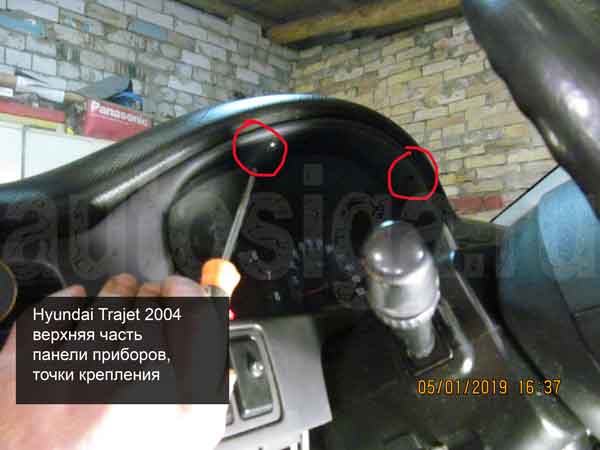

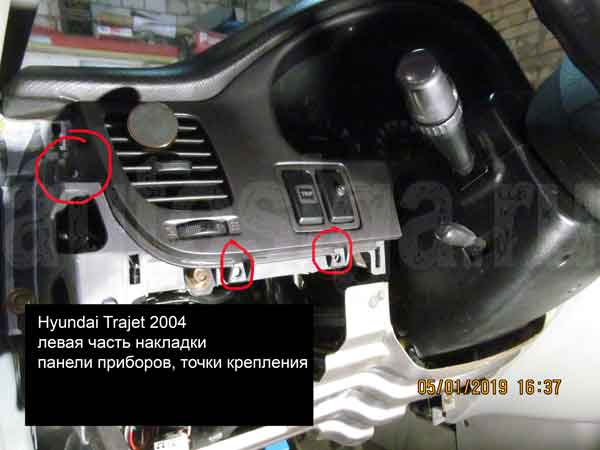

Частичный разбор салона Trajet

Установка автосигнализации на Trajet 2004

Установка автосигнализации на Trajet 2004

Установка автосигнализации на Trajet 2004

Установка автосигнализации на Trajet 2004

Установка автосигнализации на Trajet 2004

Установка автосигнализации на Trajet 2004

Установка автосигнализации на Trajet 2004

Подключение сигнализации

Установка автосигнализации на Trajet 2004

+ 12 и зажигание

Установка автосигнализации на Trajet 2004

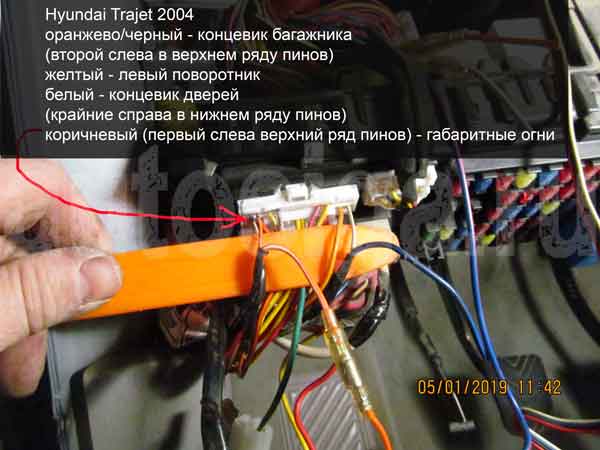

Концевики дверей и багажника, габариты, повороты

Установка автосигнализации на Trajet 2004

Центральный замок

Установка автосигнализации на Trajet 2004

Установка автосигнализации на Trajet 2004

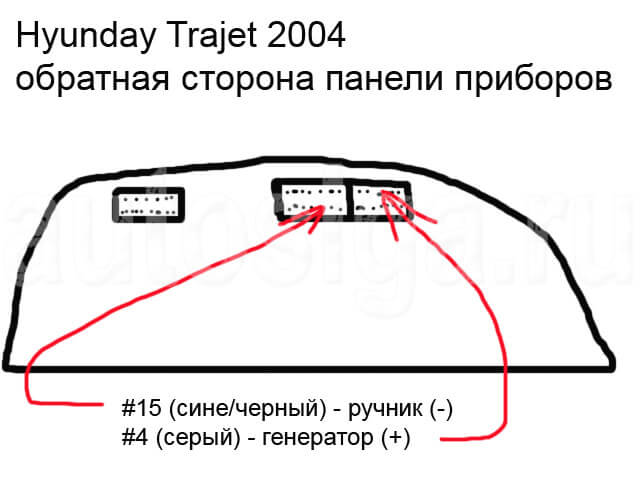

Ручник и генератор

Установка автосигнализации на Trajet 2004

Силовые цепи для автозапуска

Установка автосигнализации на Trajet 2004

Обход иммобилайзера

Установка автосигнализации на Trajet 2004

Марат
