Фото точек подключения сигнализации на Hyundai Accent 2021

Автор: Евгений Новиков

Hyundai Accent 2021

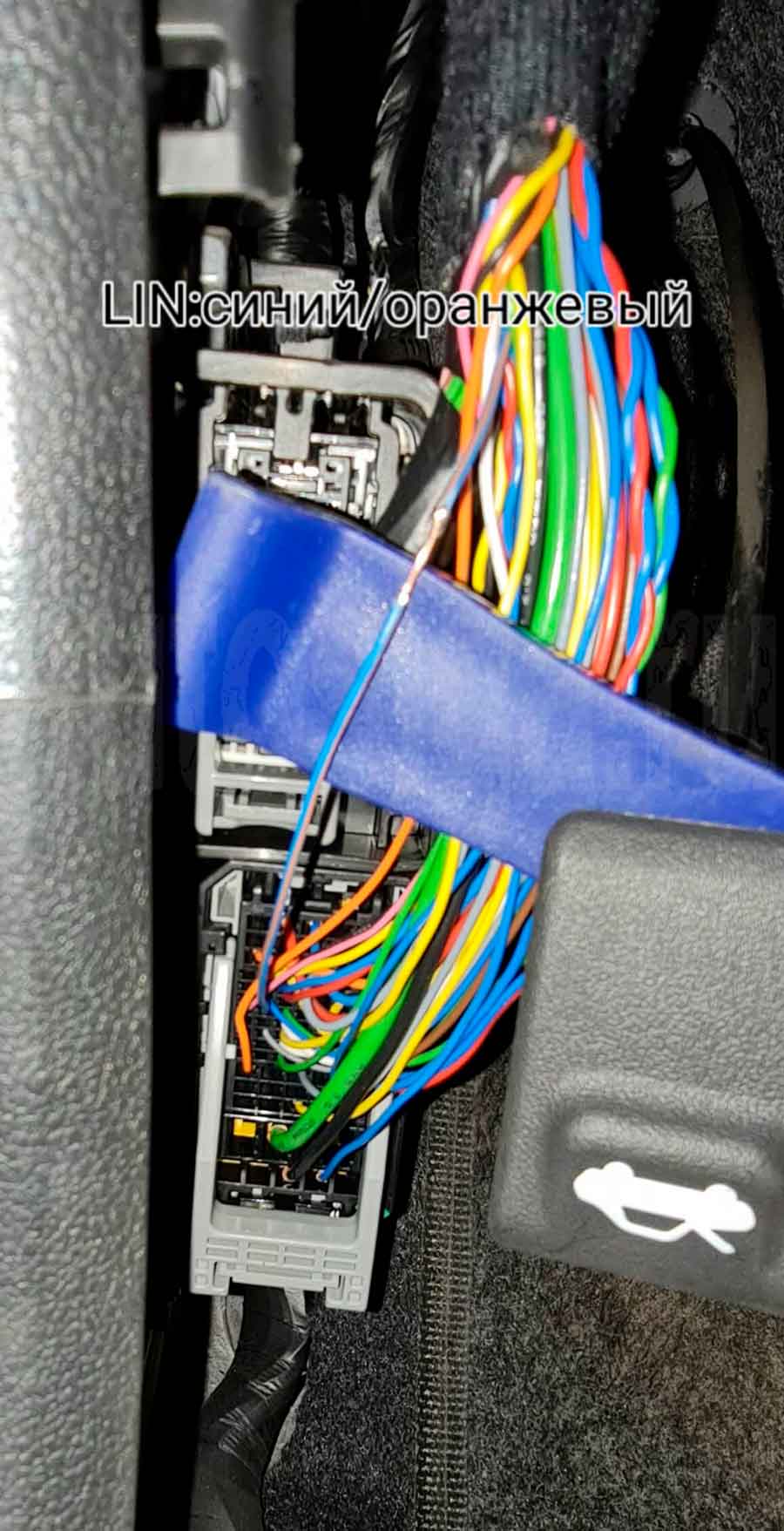

Подключение Lin на Hyundai Accent 2021
Lin (Data) – синий/оранжевый в левой кик-панели

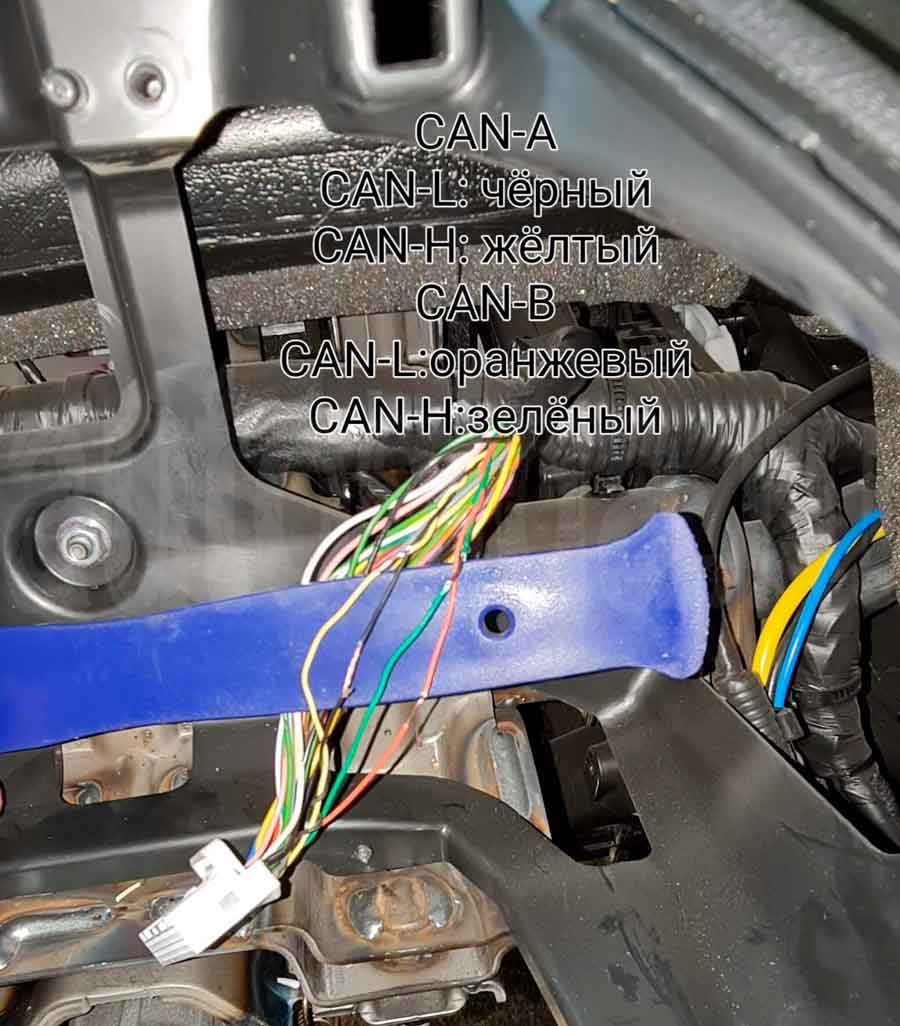

Подключение CAN на Hyundai Accent 2021
CAN-A-L – чёрный, CAN-A-H – жёлтый, CAN-B-L – оранжевый,  CAN-B-H – зелёный на разъёме приборки

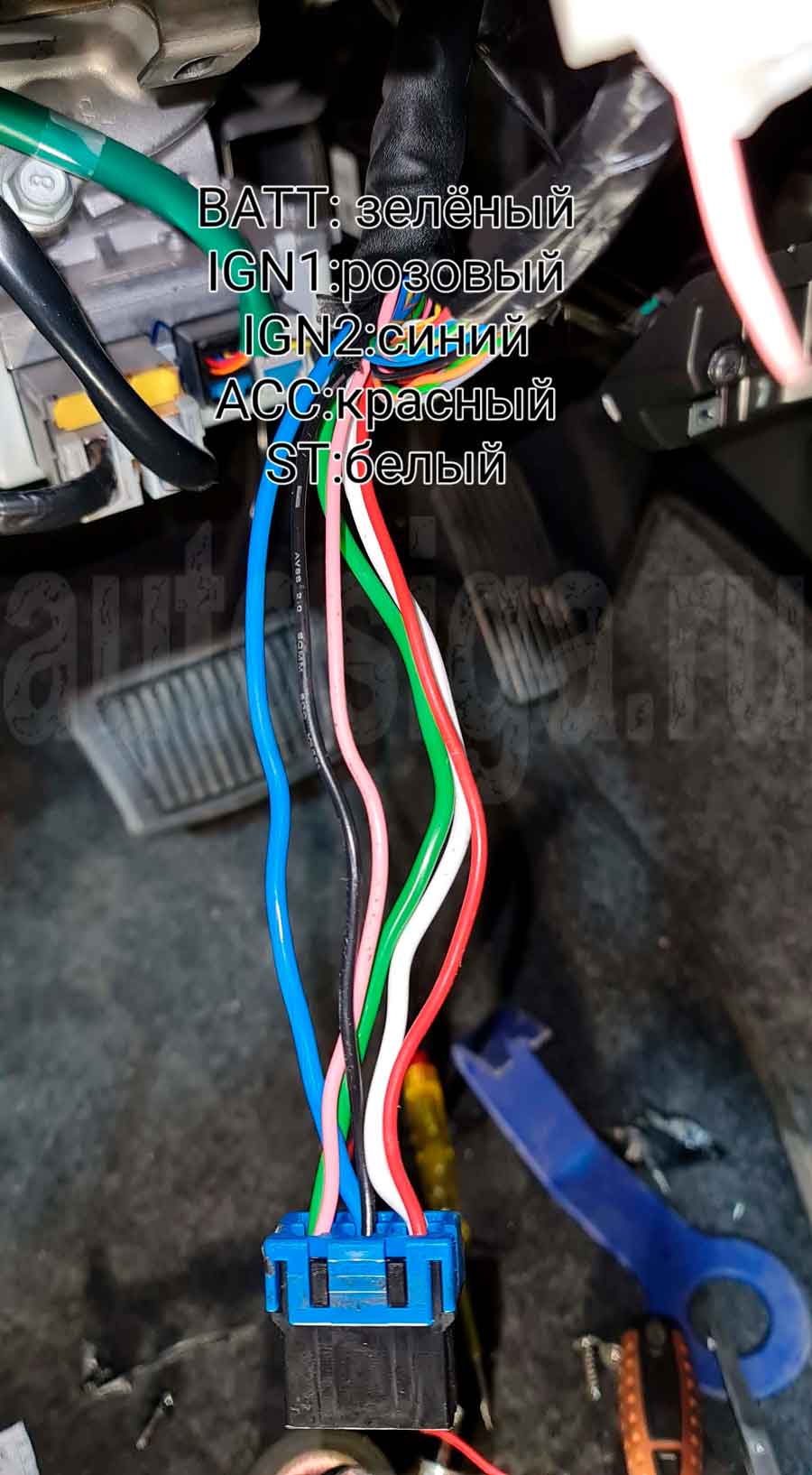

Подключение силовых цепей на Hyundai Accent 2021
+12 – зелёный, зажигание 1 – розовый, зажигание 2 – синий,  асс – красный, стартер – белый на разъёме замка зажигания
