Установка сигнализации на Toyota Premio
Точки подключения автосигнализации на Toyota Premio 2003
Замок зажигания:
+12 – белый/красный и белый
стартер – чёрный/белый
acc – красный/чёрный
зажигание – чёрный/жёлтый толстый
зажигание 2 – чёрный/жёлтый тонкий
Концевик (-):
синий от концевика задней правой двери
красный/белый на подсветке замка зажигания (вежливая подсветка 5 сек)
стоп – зелёный/белый, педаль тормоза
За панелью приборов:
тахометр – чёрный/белый
повороты – зелёный/жёлтый и зелёный/чёрный
зарядка – зелёный/жёлтый, мозги (за бардачком) в верхнем разъёме (или генератор)
центральный замок – синий/белый и синий/чёрный в двери водителя
открытие багажника (силовой) – чёрный/красный, порог пассажира
Точки подключения автосигнализации на Toyota Premio (Allion) T240 2001-2007
Автор Игумнов Александр
Цель данного подключения – организовать монтаж с наименьшим разбрасыванием проводов и наименьшим использованием силовых цепей.
Ставилась StarLine B9, поэтому пришлось использовать силовое подключение поворотов. Аварийкой можно управлять и по минусу, используя 1 провод.

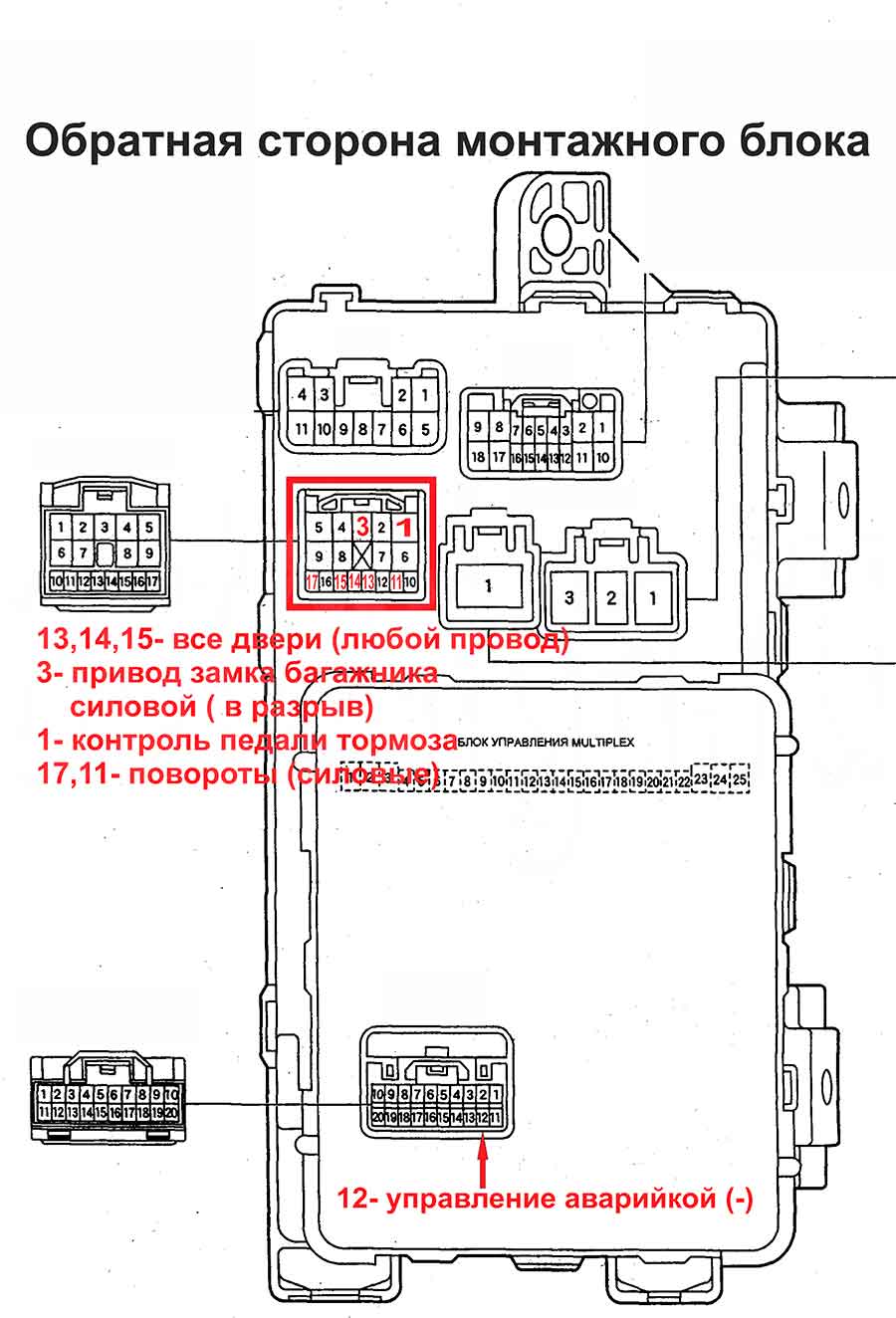

Для управления замком и багажником использовалась слаботочка, для этого пришлось впаяться в блок мультиплекс, данное подключение можно посмотреть здесь – https://autosiga.ru/elektroprovodka/toyota/882-ustanovka-avtosignalizatsii-na-toyota-wish-tochki-podklyucheniya-raspolozhenie-i-tsveta-provodov.
Для центрального замка можно прокинуть провода в дверь водителя. Я не стал этого делать по причине, указанной в самом начале. Все подключения на монтажном блоке и двух его разъёмах.

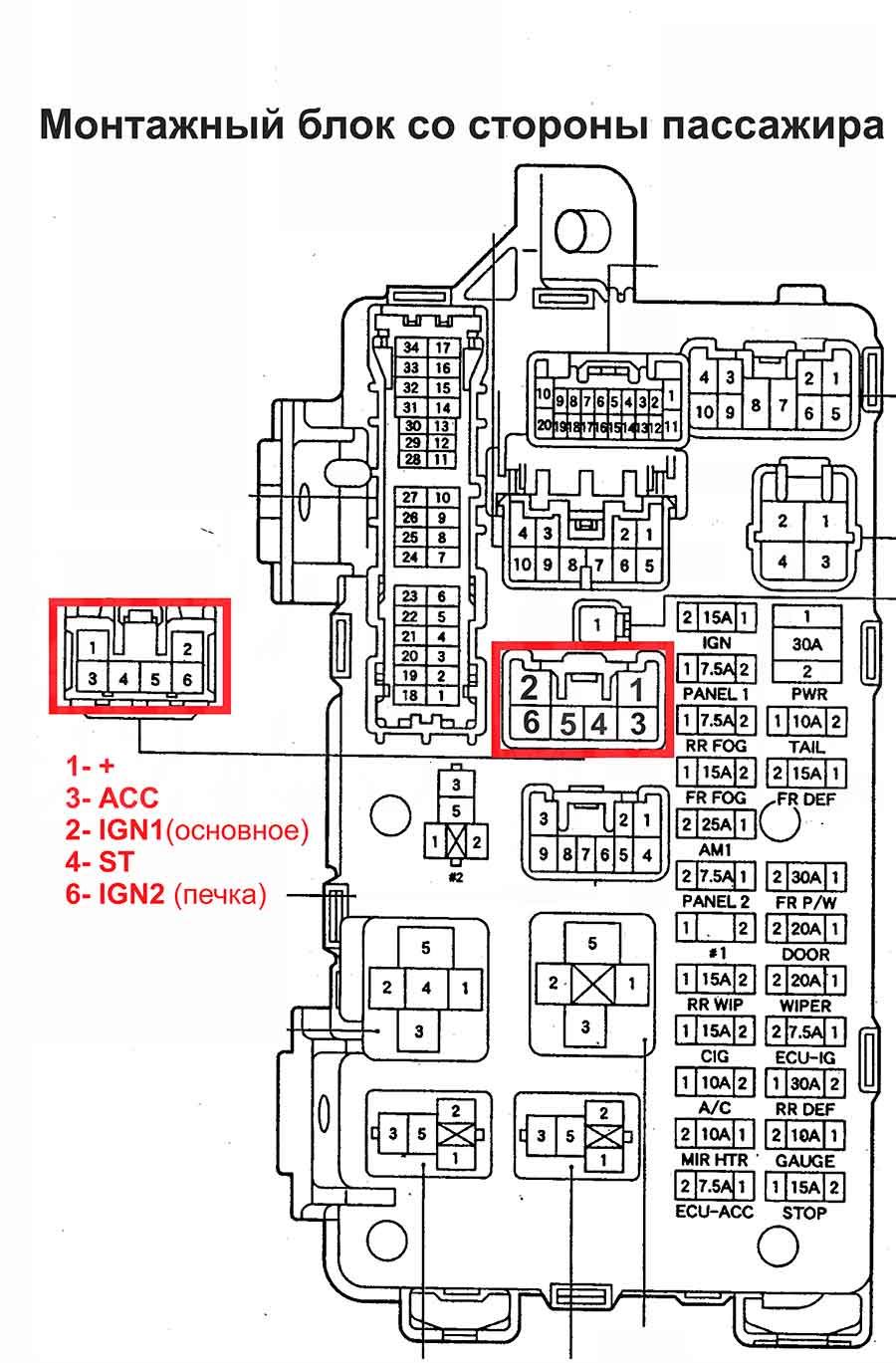

Контроль работы двигателя по тахосигналу. Взять можно с OBD разъёма или на блоке управления двигателем рядом с монтажным блоком – верхний разъём (провод легко вызвонить с OBD разъёма).
Контроль багажника подключался на плафоне в багажнике (единственное место, куда пришлось тянуть провод, не считая подкапотного пространства). Провод питания лампы плафона багажника также выходит на разъём, где подключён контроль дверей, это 10 контакт, но жертвовать подсветкой багажника не стал. Это касается автомобилей до 2004 года, с 2004 можно найти провод контроля багажника на монтажном блоке.
