Установка сигнализации Toyota C-HR Hybrid PTS 2016-2023, правый руль: фото точек подключения

По can Pandora на гибридной Toyota C-HR (2016-2023 годов выпуска) с системой Start-Stop:

• видит:
• концевики дверей, багажника, капота;
• зажигание;
• тормоз;
• включенные габариты;
• парковку;
• статус Ready;
• топливо в литрах;
• Slave (в том числе и по багажнику).

• управляет:
• центральным замком;
• аварийкой.

Обход штатного иммобилайзера – "Toyota can" без клонирования.

Все подключения можно выполнить на блоках за бардачком справа.

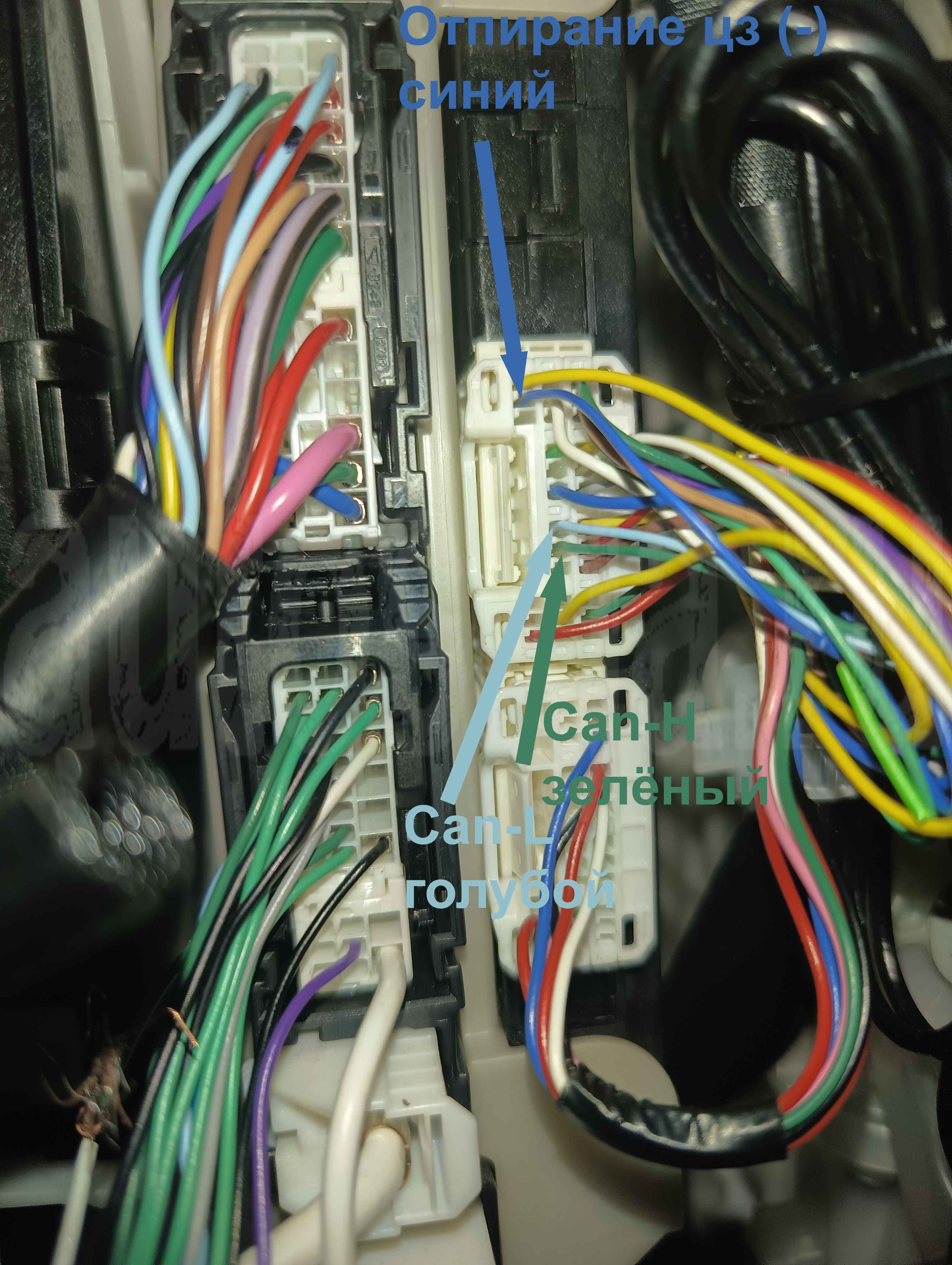

В верхнем разъёме BCM подключаем can 1 и отпирание центрального замка.

Can1-H – зелёный, Can1-L – голубой, отпирание цз (-) – синий

Для чего подключаться к проводу открытия цз, если у нас сигнализация управляет замками по can? Если авто долго стоит после автозапуска, то по can уже не отпирает двери Pandora. Может, на данный момент уже вышли новые прошивки, которые смогут открыть цз после аз/дз.

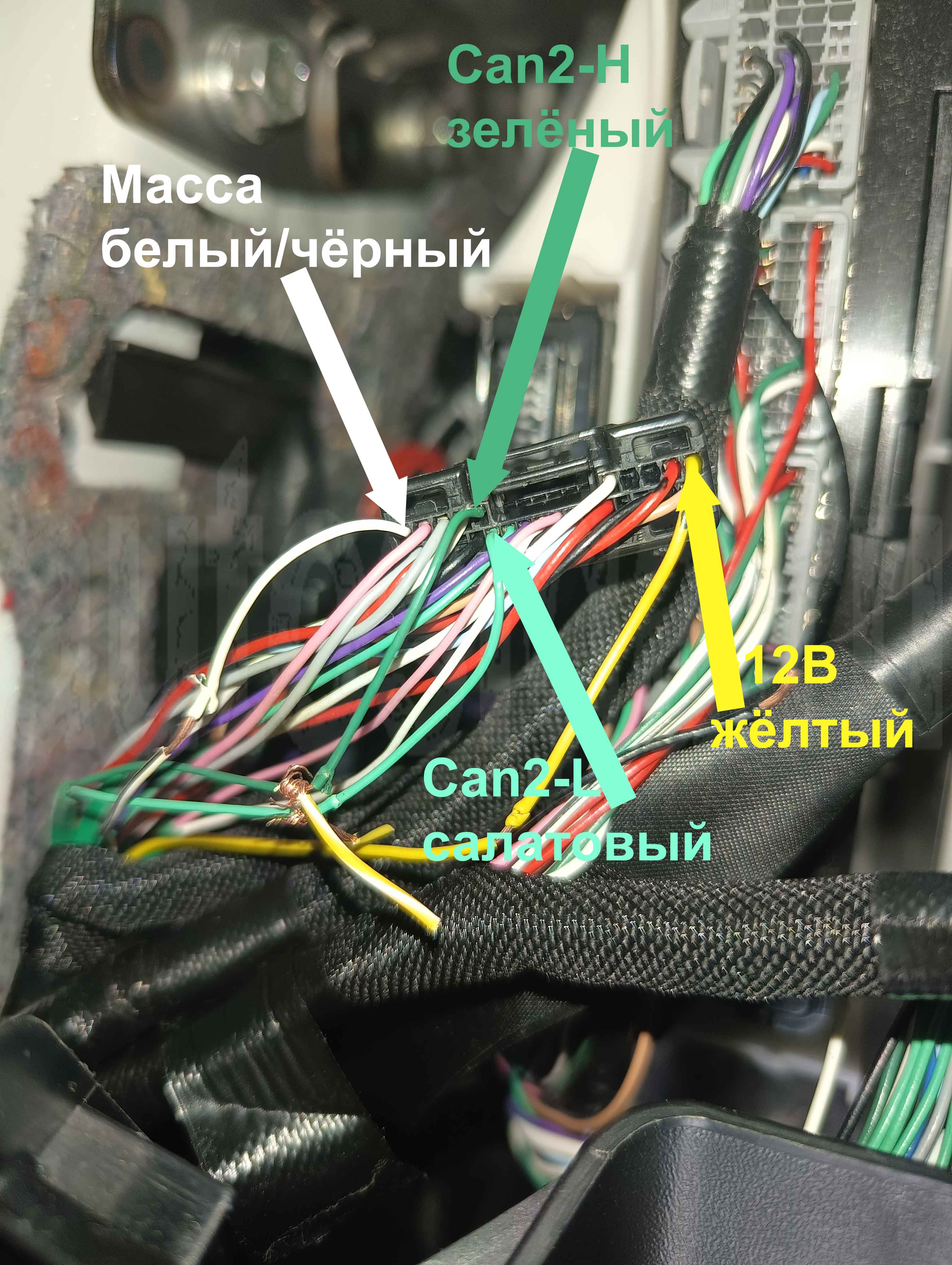

На блоке Gateway (крайний левый блок за бардачком) подключаем can 2 и питание сигнализации.

Can2-H – зелёный, Can2-L – салатовый, масса – белый/чёрный, +12В – жёлтый

Бесключевой обход осуществляется по CAN2. Но бывали случаи, что не с первой попытки Pandora заводила двигатель при автозапуске или дистанционном запуске. Зажигание включалось, но стартер не срабатывал. Соответственно, Ready на табло не загорался, и автосигнализация делала вторую попытку.

Если будет такая же ситуация, то в этом случае можно подключиться прямо к проводу стартера.

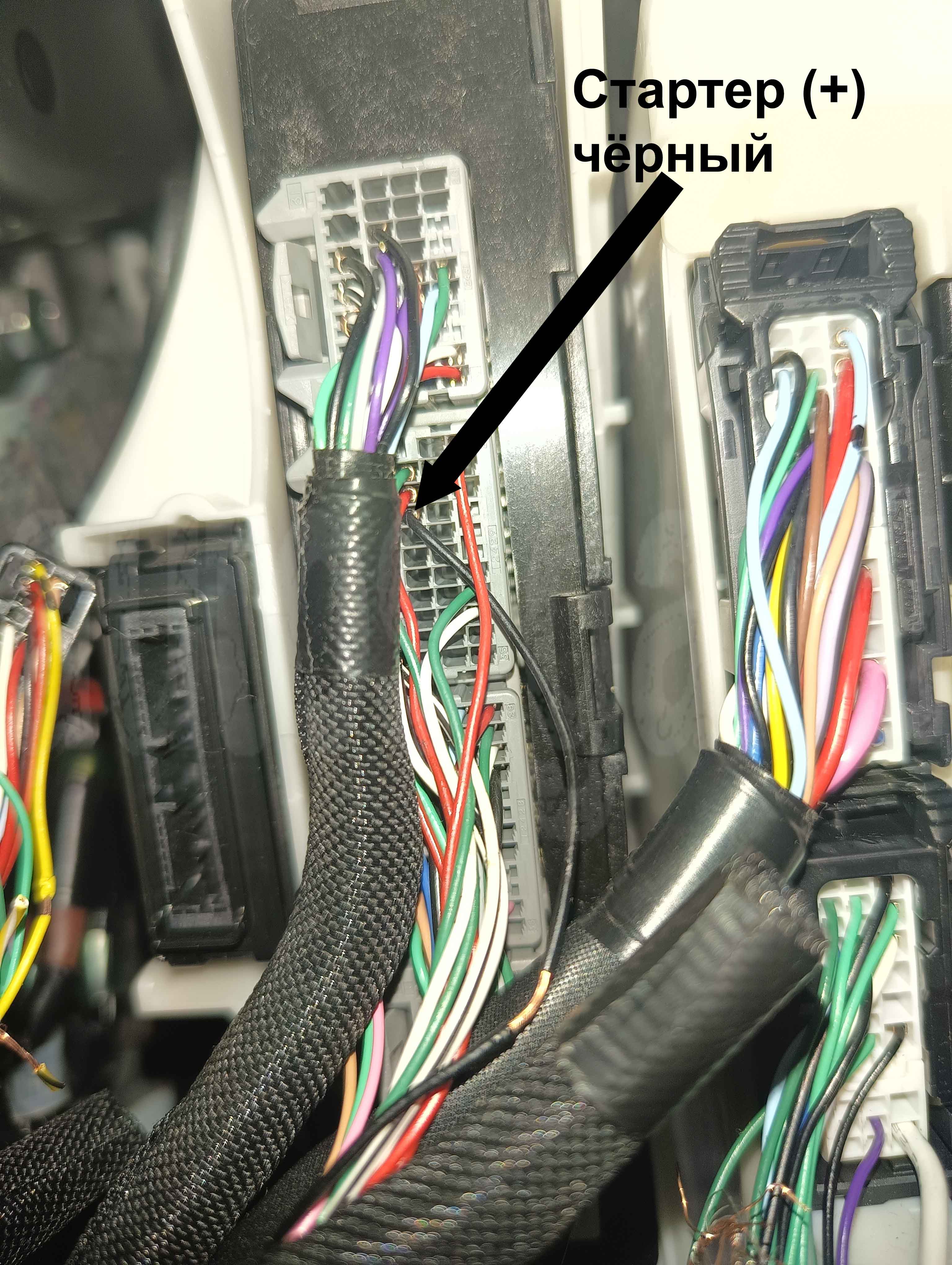

стартер (+) – чёрный

На Toyota C-HR (2016-2023) есть возможность при заведённом двигателе управлять климатической установкой дистанционно с приложения на телефоне. Если у вас, конечно, Pandora с GSM.

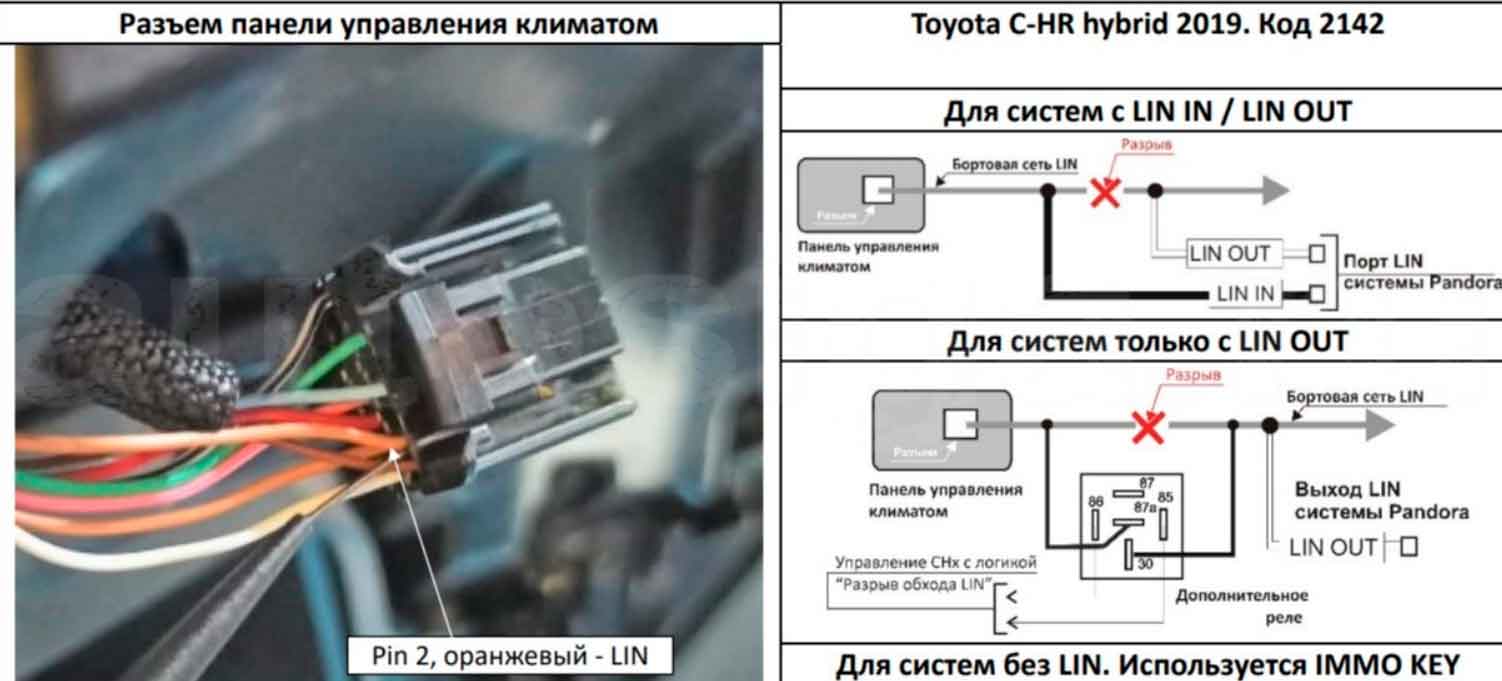

Для этого надо подключиться к lin на разъёме климата, согласно нижеприведённому рисунку.

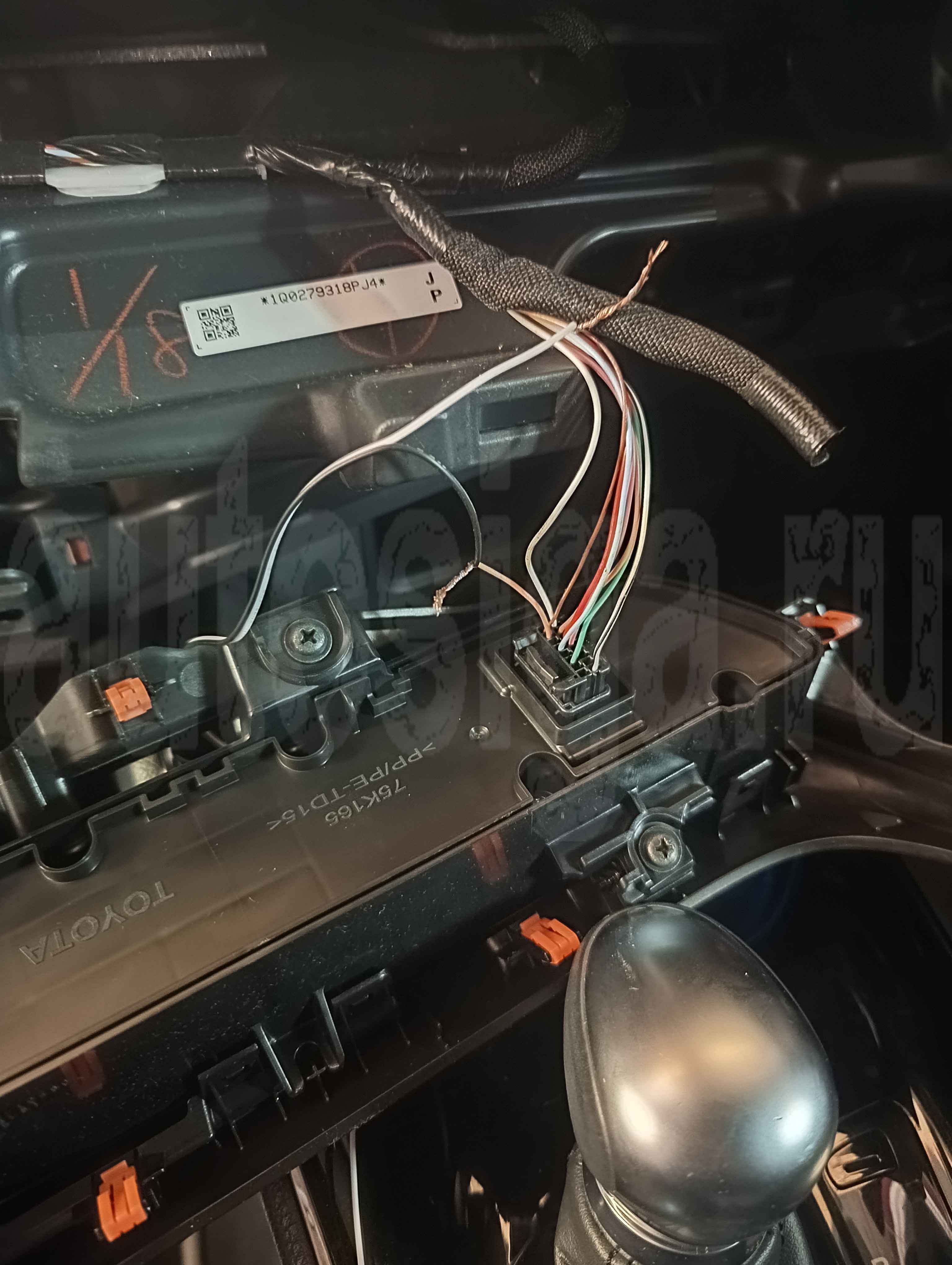

Вот как это выглядит в автомобиле.

Подключение к Lin климата

Если всё правильно запрограммировать и подключить, то появится возможность дистанционно контролировать и включать-выключать:

• подогрев окон и зеркал;
• кондиционер;
• дефростер;
• непосредственно климат.

У Pandora также заявлено, что можно контролировать температуру климата и регулировать её. Но, увы. Только контроль возможен, а регулировка не доступна. Но, опять же, возможно, что уже в новых прошивках всё это работает! На момент моей установки (ноябрь 2024) функция не была реализована.
