Схема подключения автосигнализации на Mitsubishi Eclipse Cross 2018 с кнопкой Start-Stop

Mitsubishi Eclipse Cross 2018, кнопочный, правый руль.

Обход штатного иммобилайзера для Pandora – "Обход по can".

Все подключения можно выполнить на разъёмах блока Etacs за бардачком слева.

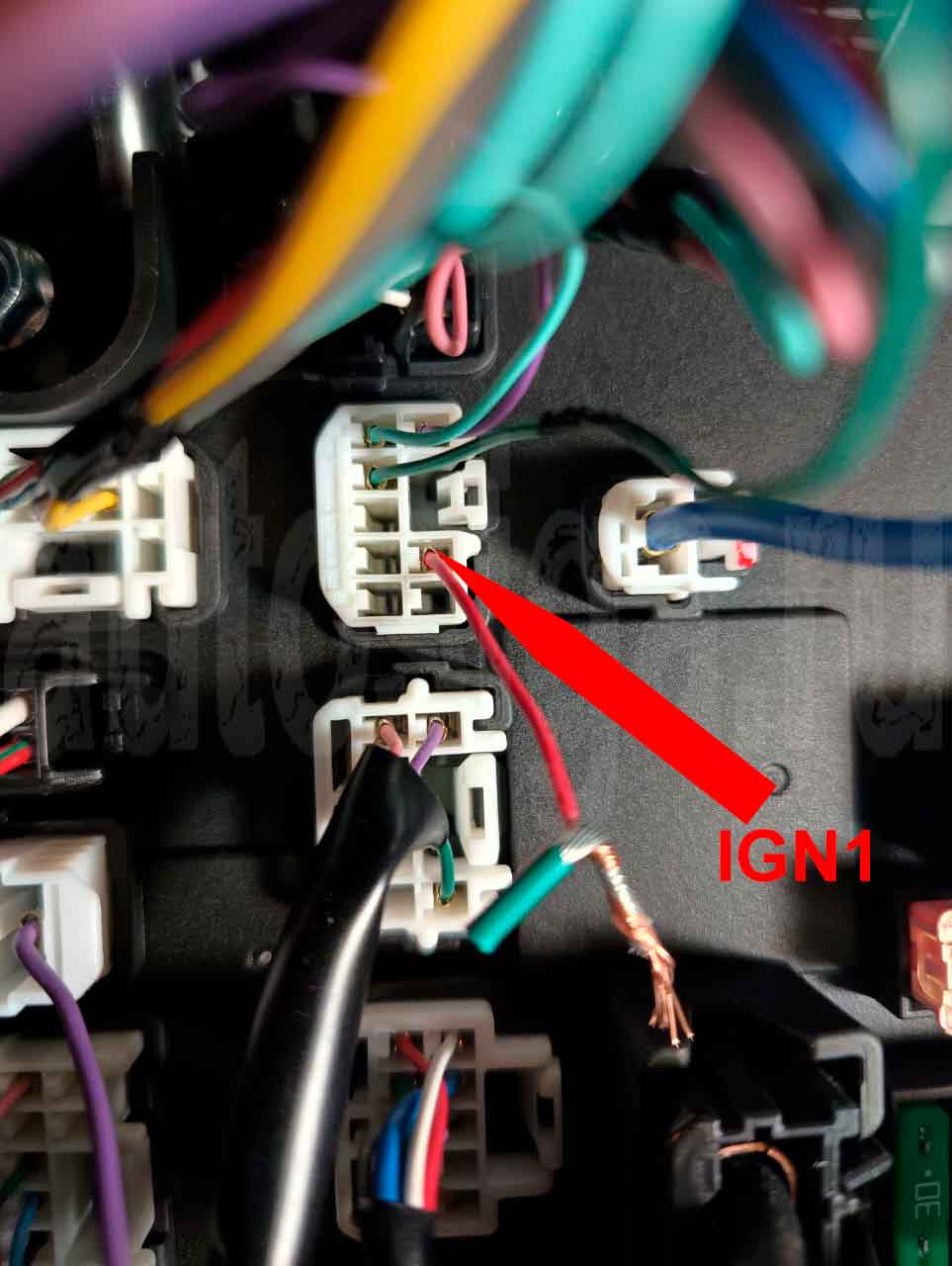

зажигание (+) – красный (pin 2), разъём С-402 блока ETACS

Для Mitsubishi Eclipse Cross с комплектацией Старт-Стоп необходимо разорвать провод Ign 1 при автозапуске, иначе после аз/дз будет гореть ошибка на приборной панели. Плюс при автозапуске не должен поступать в блок – только в проводку.

схема подключения автосигнализации к зажиганию Mitsubishi Eclipse Cross

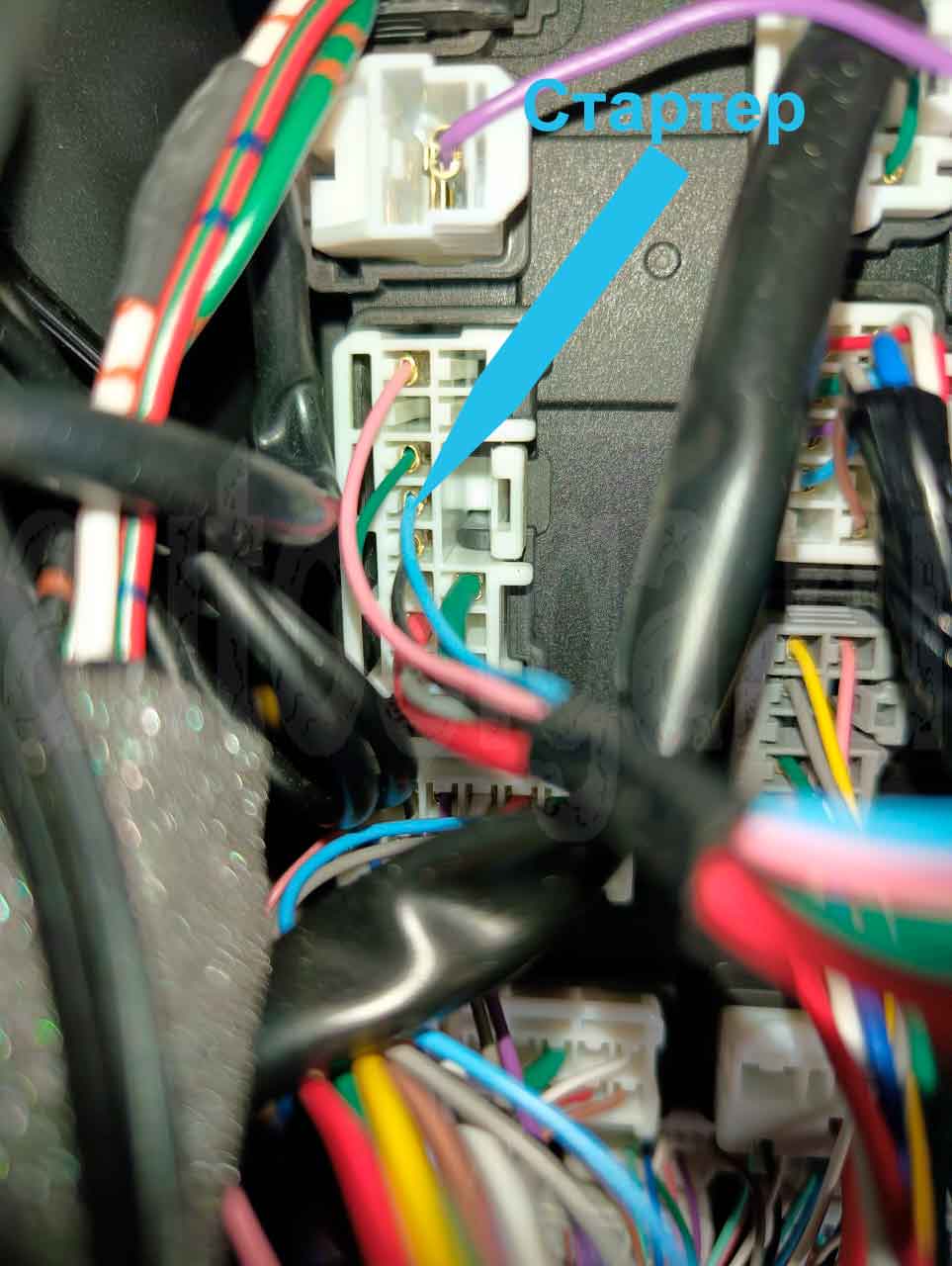

стартер (+) – голубой (pin 9), разъём С-418

Старлайн рекомендует оба кана подключать. Для Pandora достаточно can1 для кнопочных Mitsubishi Eclipse Cross. Для ключевых надо подключать оба can.

Can1-H – жёлтый, Can1-L – красный, Can2-H – белый, Can2-L – чёрный, аварийка (-) – салатовый, запирание цз (-) – серый, отпирание цз (-) – белый

Аналогом ещё подключил центральный замок и управление поворотами. Pandora не управляет поворотами по can и при включенном зажигании не управляет цз (не при аз/дз, в этих режимах Пандора как раз открывает-закрывает замки).

Автосвет гаснет сразу после аз/дз. Другой свет – минуты через 2. Но если подать минус на концевик двери водителя после автозапуска, то любой свет гаснет сразу.

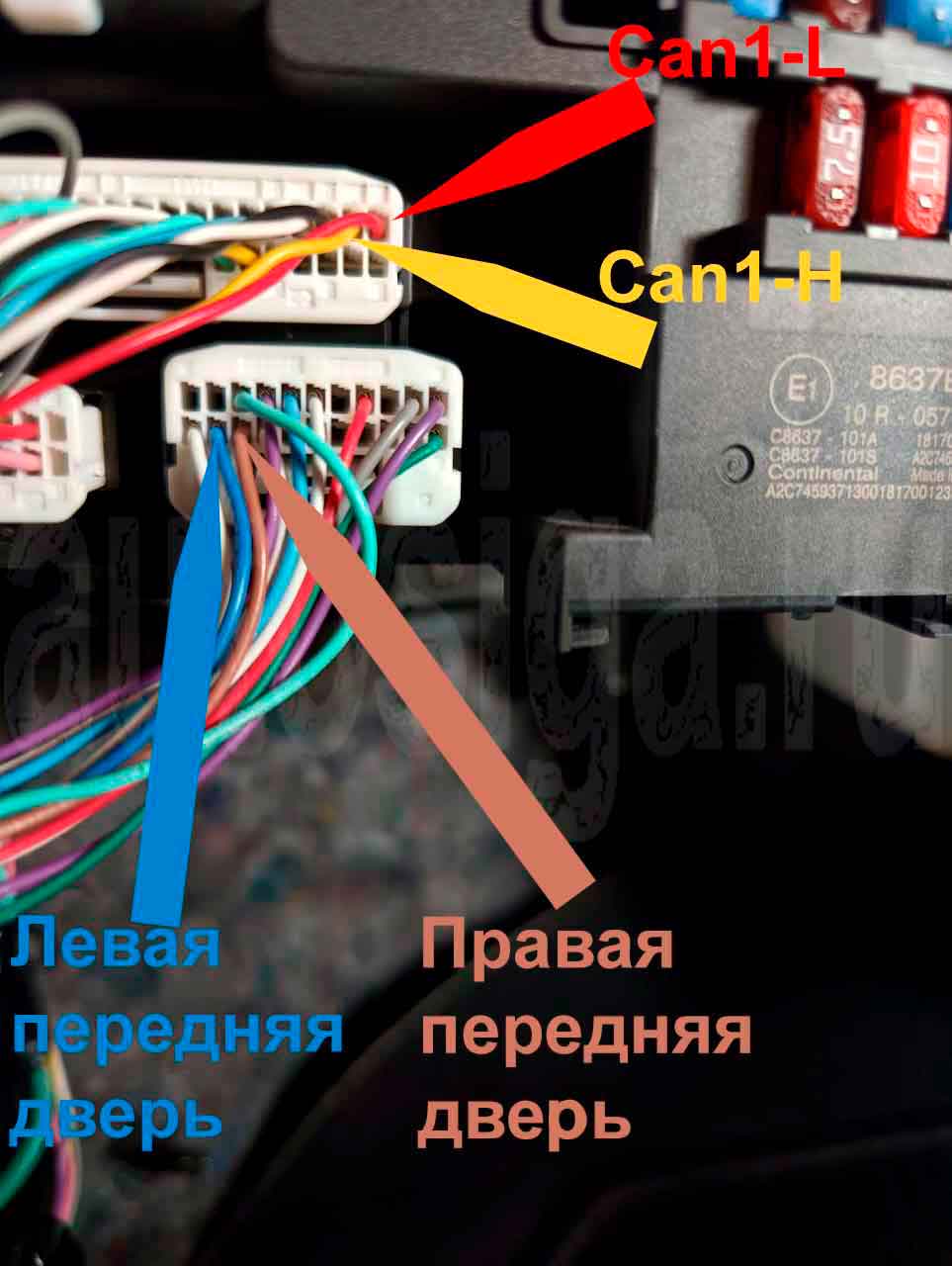

Can1-H – жёлтый, Can1-L – красный, концевик левой передней двери (-) – синий, концевик правой передней двери (-) – коричневый

Мягкая посадка есть! Кнопки на дверях и штатный ключ при аз работают. При мягкой после нажатия на кнопку загорается значок неисправности на табло. После второго нажатия на кнопку исчезает.
