Установка сигнализации Kia Stonic PTS 2020: фото точек подключения

У Pandora не заявлен Kia Stonic 2020. Выставляем код как у Kia Rio IV (FB) 2016-2023. По can всё видит и всем управляет.

Программируем Pandora для обхода штатного иммобилайзера – "Обход Kia, Hyundai, кнопка, ключ (новая версия иммо)".

Все подключения можно сделать на разъёмах блока предохранителей и за левой кик-панелью.

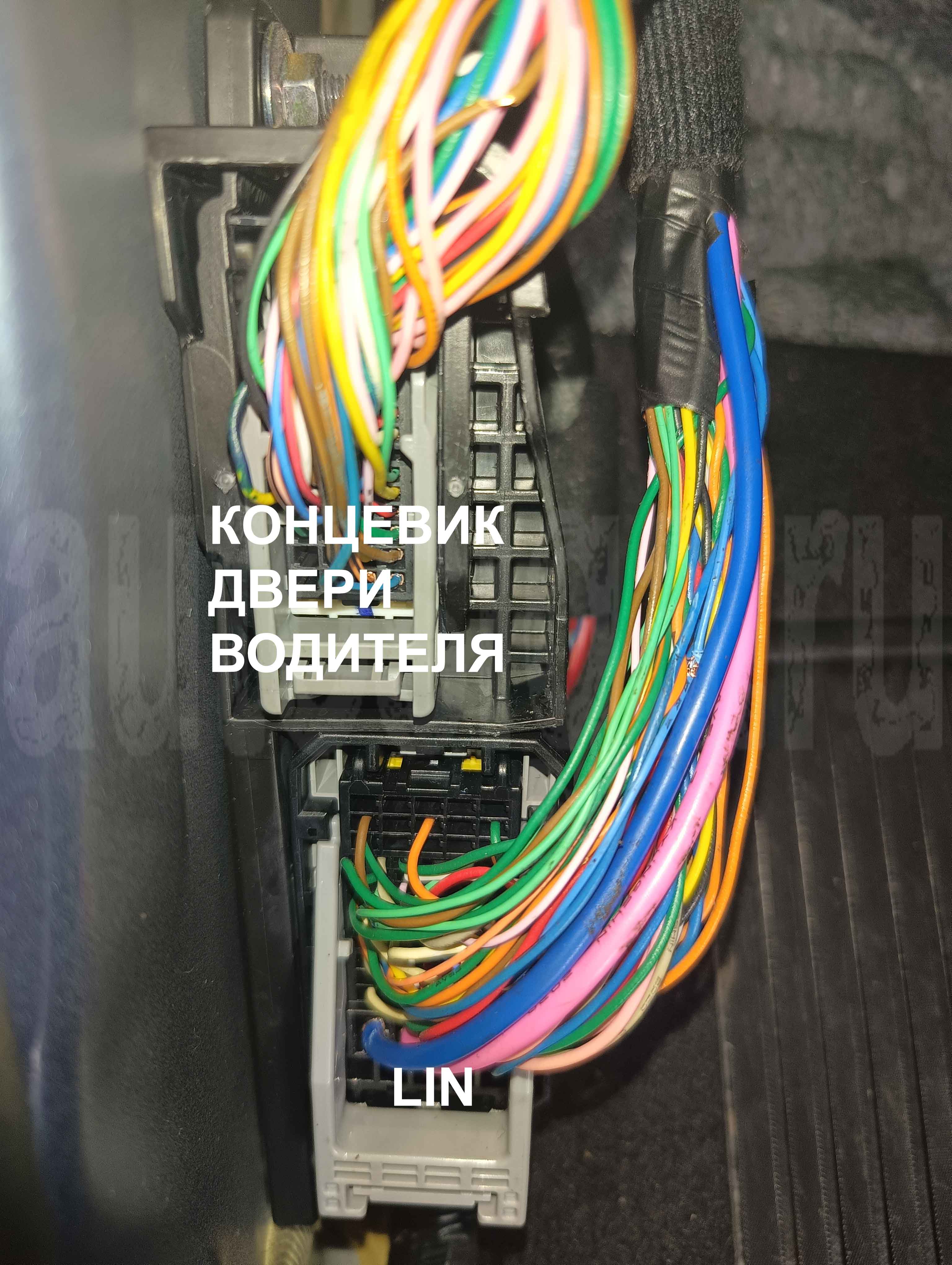

Водительская кик-панель Kia Stonic: верхний разъём для подключения концевика двери водителя, нижний – для обхода иммобилайзера

Задняя сторона блока предохранителей Kia Stonic: показано, что и куда подключать от сигнализации

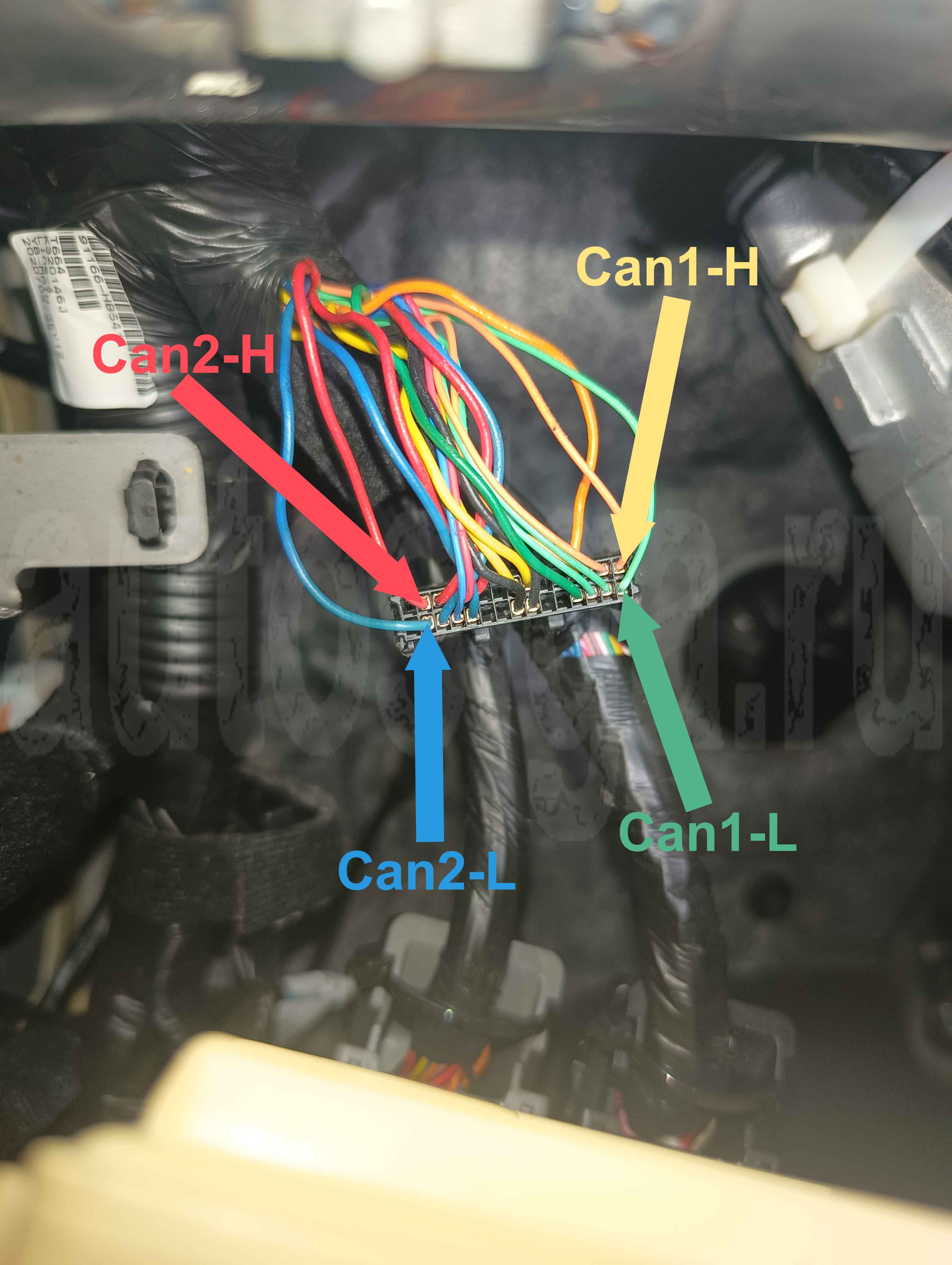

За блоком предохранителей в чёрном разъёме подключаем Can.

Can1-H – жёлтый, Can1-L – зелёный, Can2-H – красный, Can2-L – синий

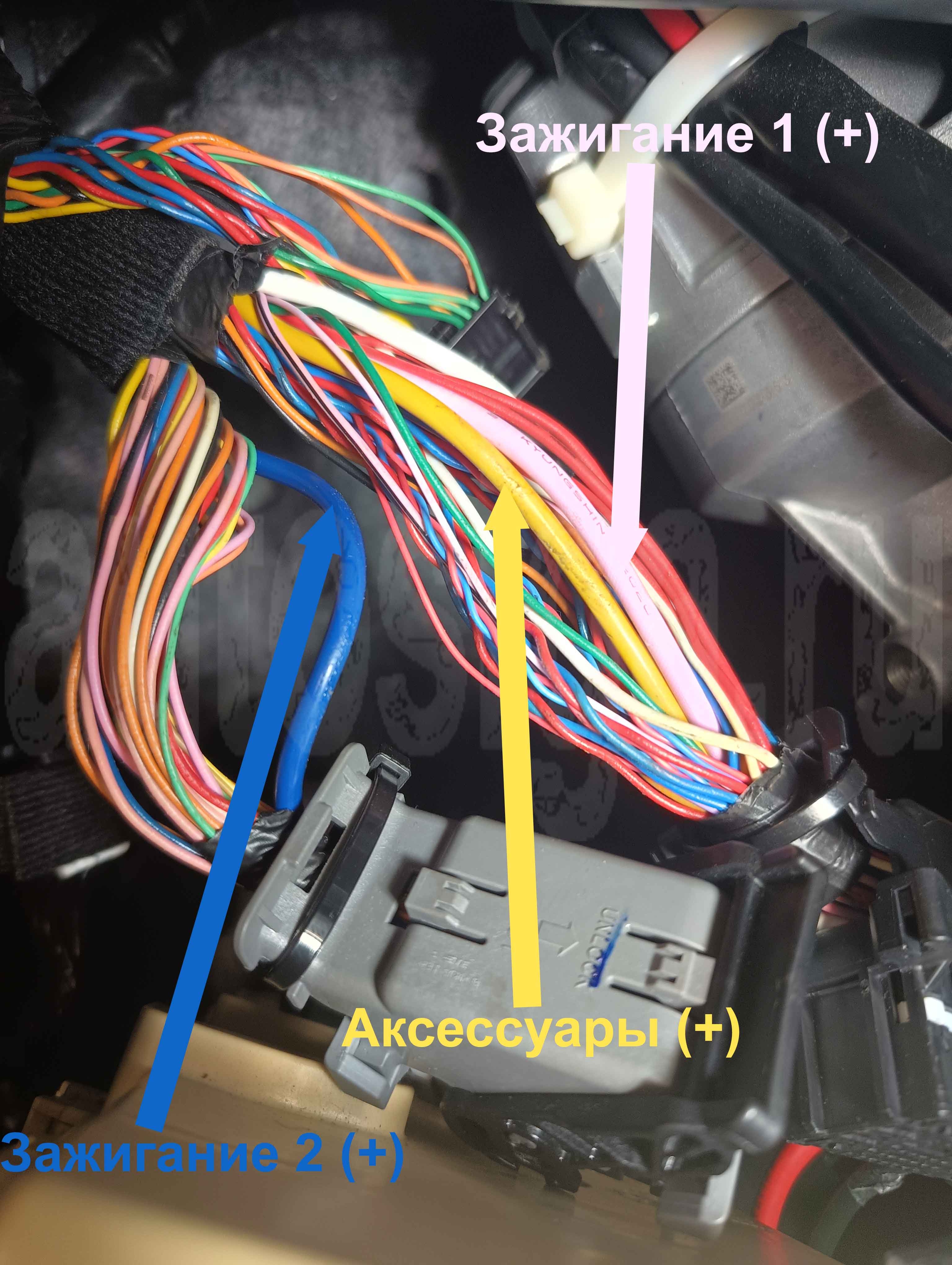

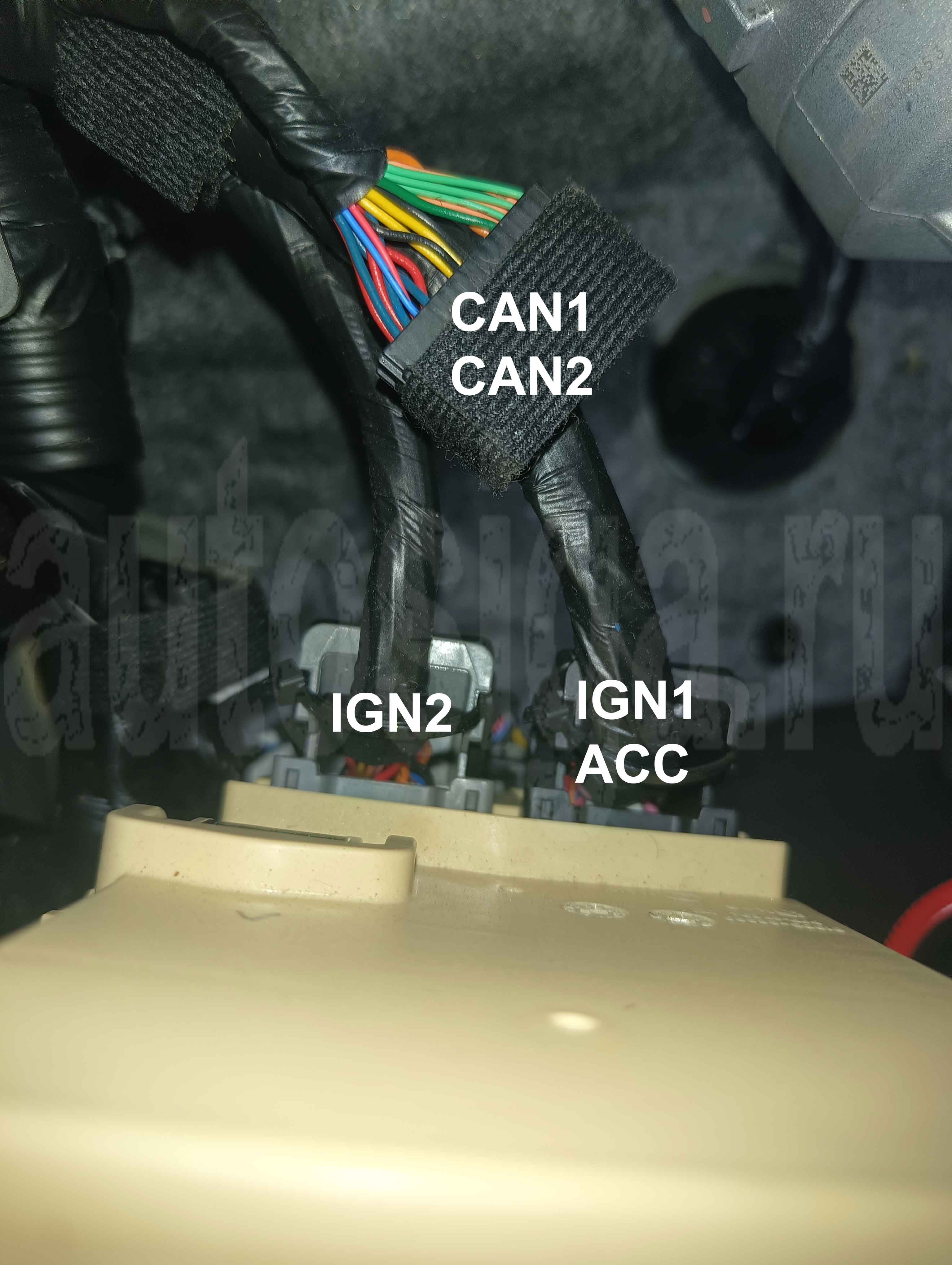

На тыловых разъёмах блока предохранителей подключаем зажигание 1 и 2, аксессуары. Я не подключал аксессуары.

ACC – жёлтый, IGN1 – розовый, IGN2 – синий

Схема подключения к задним разъёмам блока предохранителей Kia Stonic

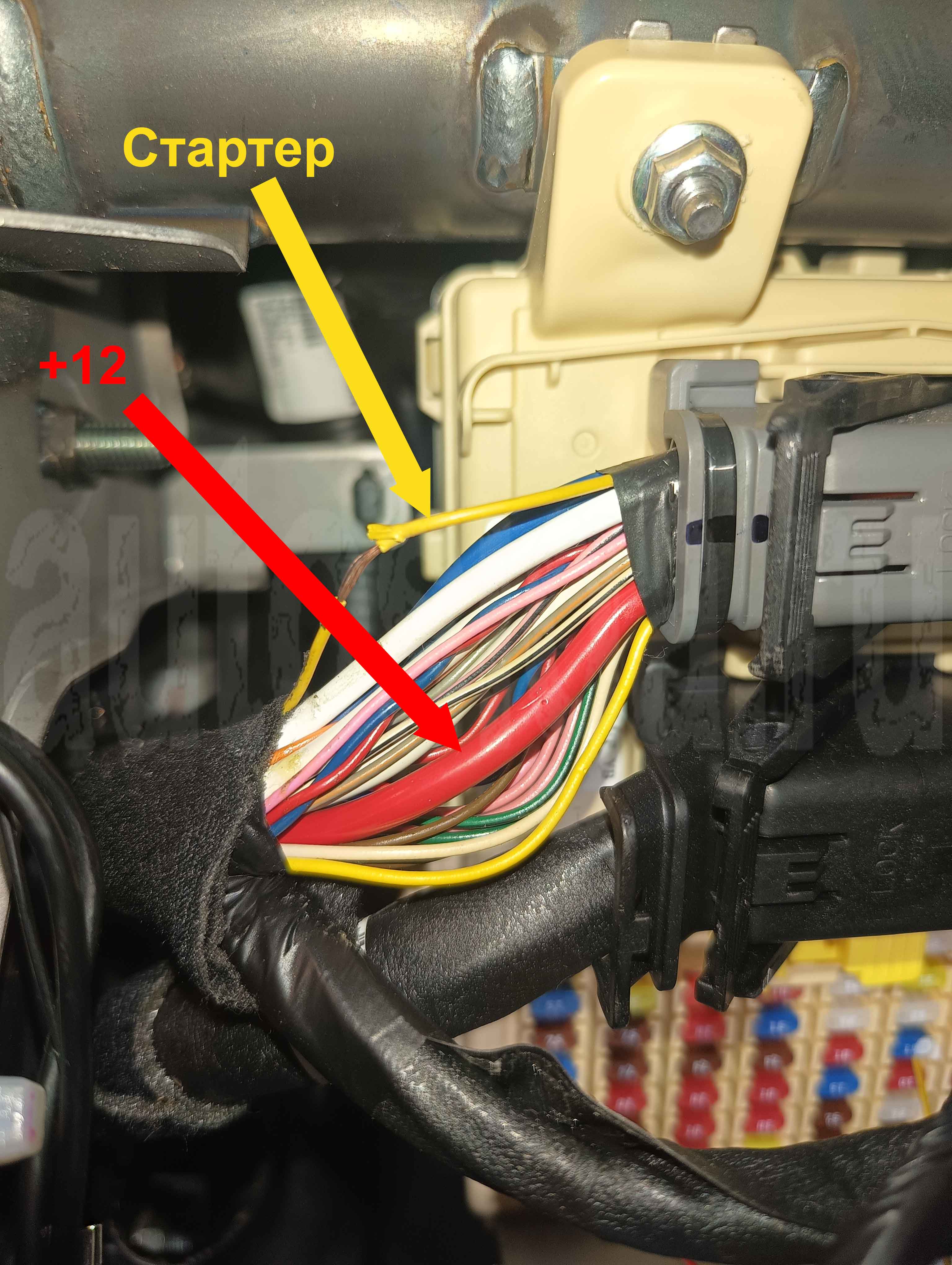

На переднем разъёме блока предохранителей подключаем +12В и стартер.

St – жёлтый, +12В – красный

Схема подключения к переднему разъёму блока предохранителей Kia Stonic

В нижнем разъёме за левой кик-панелью подключаем Lin для обхода иммобилайзера.

Lin – синий

Схема подключения к Lin Kia Stonic

При аз/дз кнопки на ручках управляют штаткой (снимают и ставят), открывают и закрывают цз. Но штатный ключ только снимает, ставит, но не управляет замком. Поэтому таймерными каналами делаем отпирание-запирание центрального замка в автозапуске.

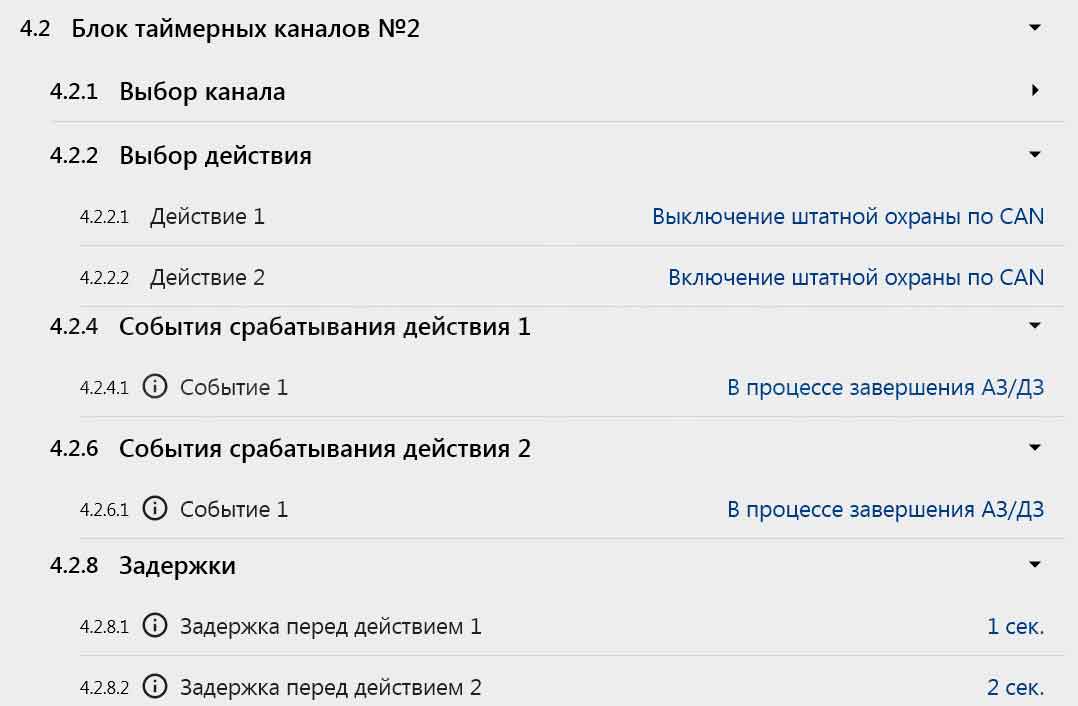

Настройка блока таймерного канала сигнализации Pandora для корректной работы штатного ключа Kia Stonic в режимах авто и дистанционного запусков

С приложения на телефоне и метки или брелока Pandora всё работает нормально при автозапуске – всё снимается-ставится и управляется цз.

Если в настройках Пандора поставить разрешение на команду по can после завершения запуска, то только автосвет гаснет. Другой же свет (габариты, дальний, ближний) остаётся. Настроим таймерный канал так, чтобы гас любой свет после автозапуска.

Собственно, ниже настройки нужные из программы Аларм Спец.

Настройка блока таймерного канала сигнализации Pandora для гашения любого света после дистанционного и автоматического запуска на Kia Stonic

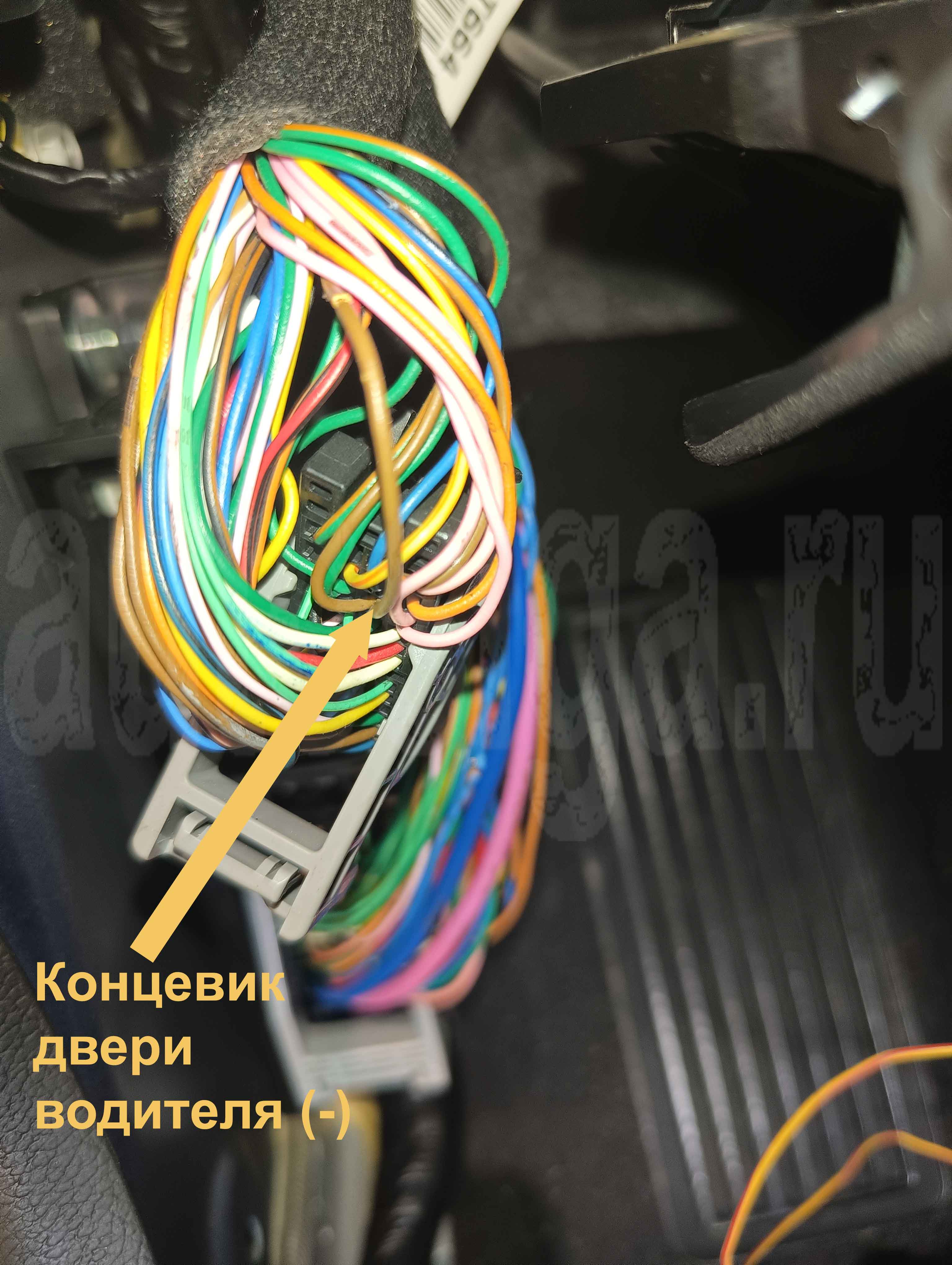

Ещё для правильной работы по выключению света после аз необходимо подключить выход сигнализации, назначенный как выключение асс, к концевику двери водителя в левой кик-панели в верхнем разъёме. И настроить в Спеце в автозапуске "Время между глушением двигателя и командой выключения АСС" – 4 сек.

концевик двери водителя (-) – коричневый

При правильном подключении и правильной настройке сигнализации по окончании запусков будет гаснуть любой свет.

Я привёл выше настройки каналов именно те, которые у меня сработали для выключения света. Возможно, что вам придётся другие задержки выставить в таймерном канале и в настройках выхода "выключение асс". Но способ, однозначно, проверенный и рабочий.
