Установка и подключение автосигнализации с автозапуском на Audi Q3 2013

Audi Q3 2013

Подготовка к установке автосигнализации - разбор салона Ауди Q3

Для доступа к блоку предохранителей и блоку ВСМ необходимо снять боковую накладку передней панели, накладку панели под рулевой колонкой.

Снять накладку
Боковая накладка

Саморез
Саморез крепления накладки слева

Болты крепления
Болты крепления накладки снизу

Без накладки
Нижняя накладка снята

Для доступа к разъёму замка зажигания снять кожух рулевого вала. Для этого снять верхнюю часть кожуха, открутить три самореза и снять нижнюю часть.

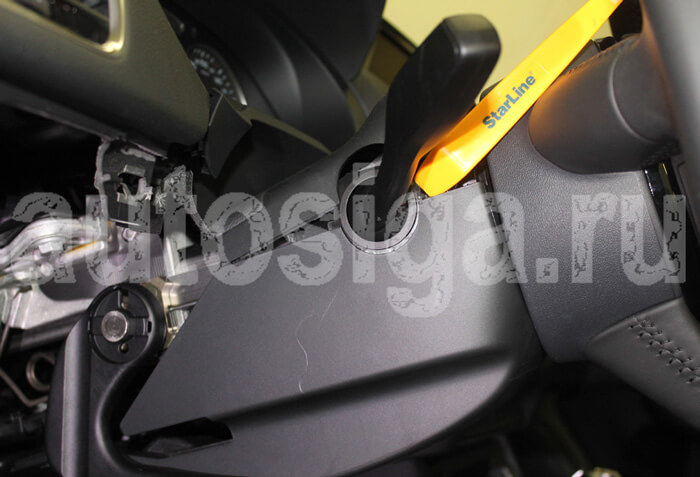

Верхняя накладка
Снятие верхней части накладки кожуха рулевого вала

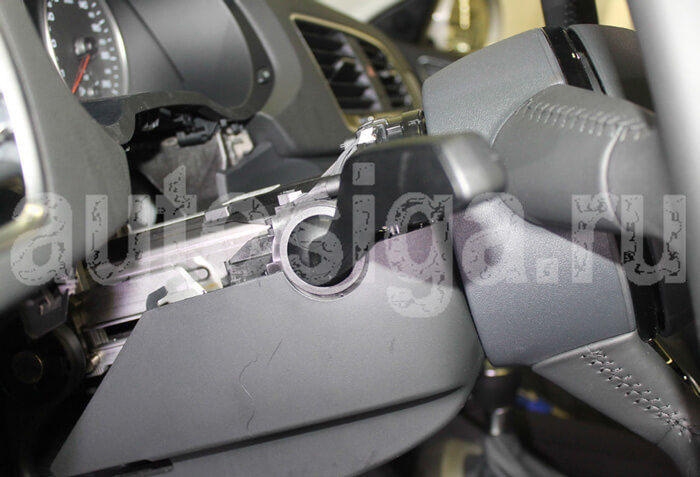

Накладка снята
Верхняя часть накладки кожуха рулевого вала снята

Саморез слева
Левый саморез крепления нижней части кожуха

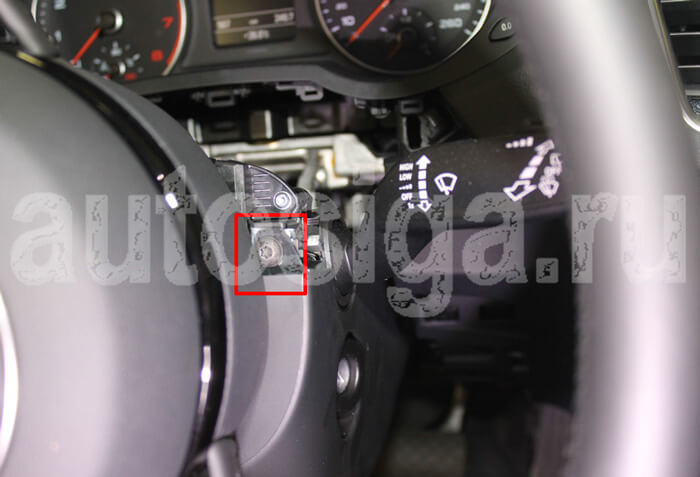

Правый саморез
Правый саморез крепления нижней части кожуха

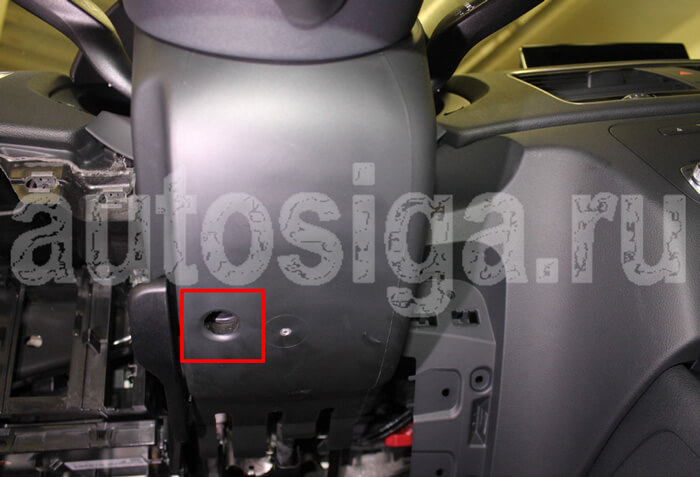

Нижний саморез
Нижний саморез крепления нижней части кожуха

Без накладки
Нижняя накладка кожуха руля снята

Работа под капотом

Установить под капотом сирену.

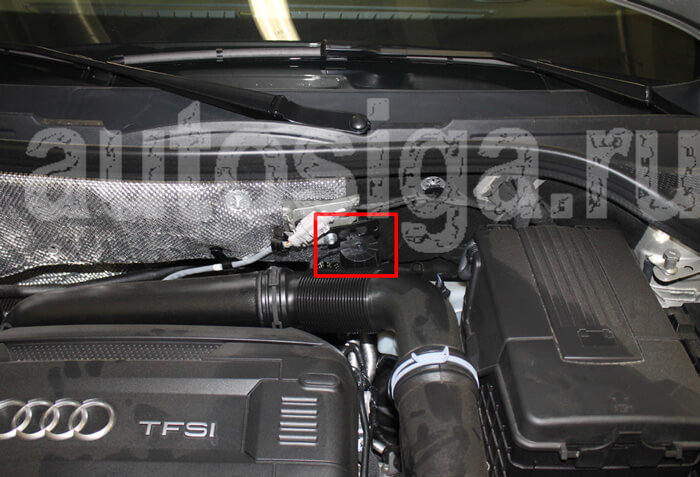

Сирена
Возможное место установки сирены

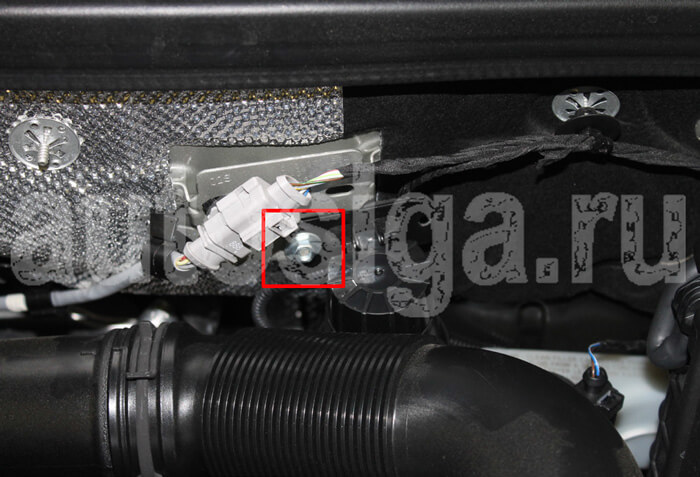

Сирена
Крепление сирены на штатную шпильку

Провода в салон можно проложить через штатный уплотнитель с левой стороны моторного щита. Для удобства рекомендую снять корпус воздушного фильтра воздуховод.

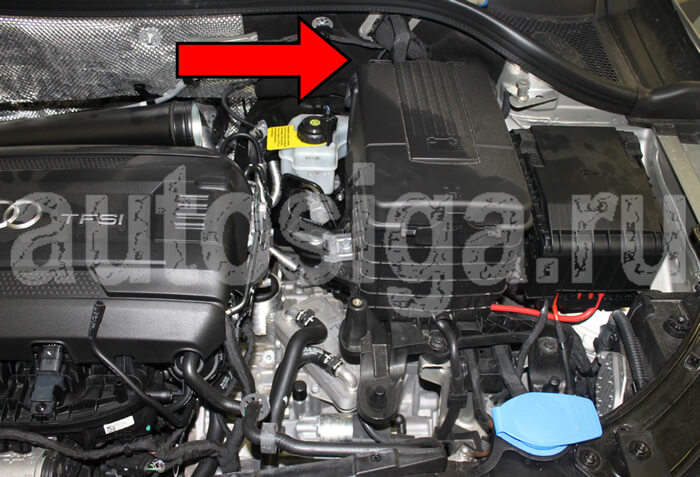

Штатный уплотнитель
Штатный уплотнитель со стороны капота

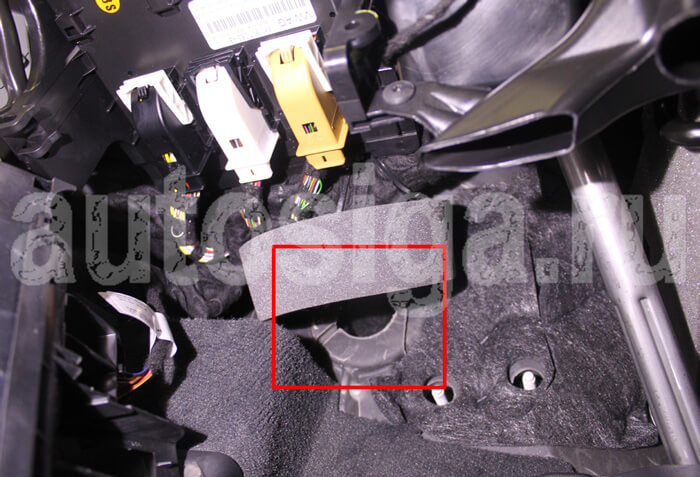

Штатный уплотнитель
Штатный уплотнитель со стороны салона

Подключение и установка автосигнализации на Audi Q3

Выполнить подключение массы сигнализации можно на рулевой колонке в штатное место.

Масса
Подключение массы

К шине can подключаемся в коричневом разъёме BCM.

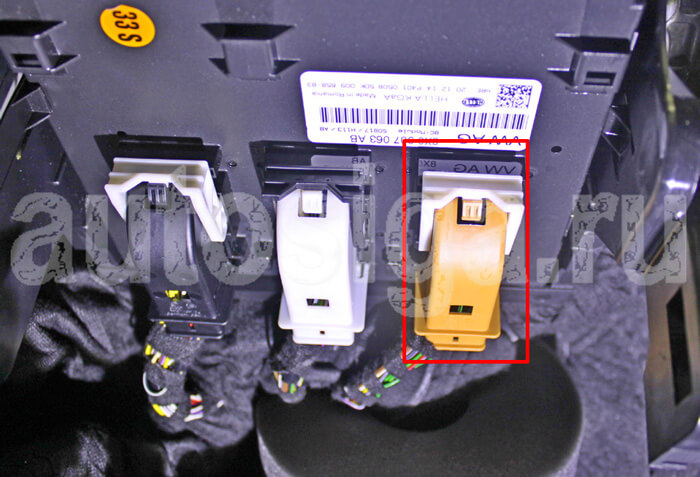

Разъём для подключения can
Местоположение разъёма

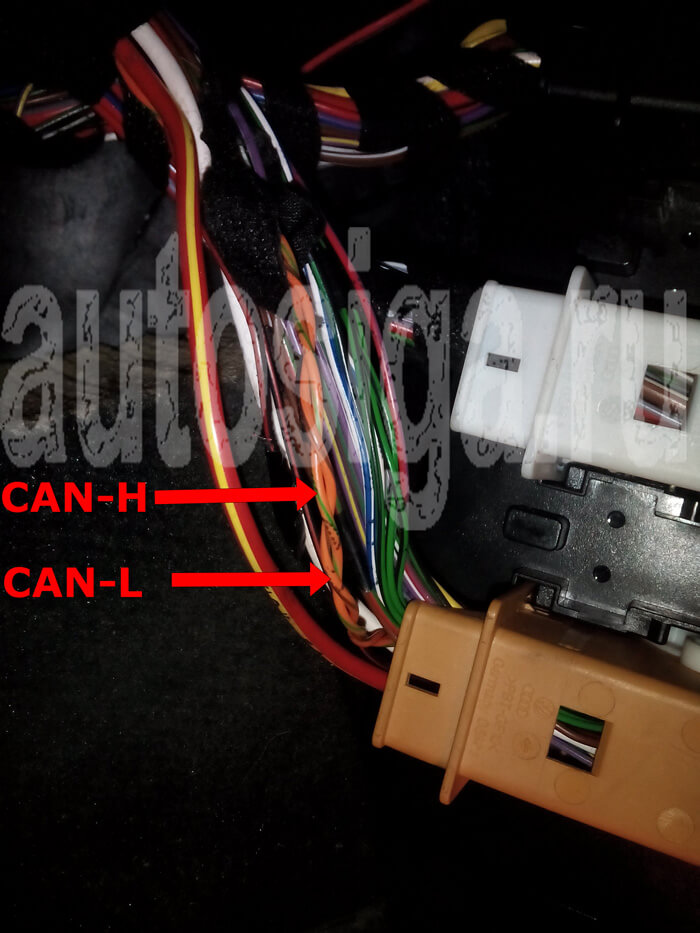

Подключение к can
CAN-H - оранжевый/зелёный, CAN-L - оранжевый/коричневый

Я устанавливал сигнализацию Pandora DX 50.

По CAN управляем габаритами, отпиранием багажника. Из CAN берём капот, багажник, двери, заведённый двигатель, зажигание, тормоз, паркинг. Возможен режим Slave. На брелке отображается остаток топлива.

У Пандора ДХ 50 комфорт и управление цз по can работают криво. Не знаю, как на других сигнализациях.

Комфорт - при постановке в охрану стёкла делают два-три рывка и останавливаются. Лучше не включать эту функцию в настройках автосигнализации.

Центральный замок - то не запирает, то не отпирает. Поэтому лучше запрограммировать управление штатной системой по кан. Тогда проблема центрального замка уйдёт. Но в этом случае при снятии сигнализации с охраны возможна (не всегда) разблокировка замка багажника и лючка бензобака.

Если не устраивает мигание по can габаритами, то подключайтесь к поворотам в том же коричневом разъёме на BCM, где подключались к can шине. Управление отрицательное. В настройках Пандора выберите управление импульсное кнопкой.

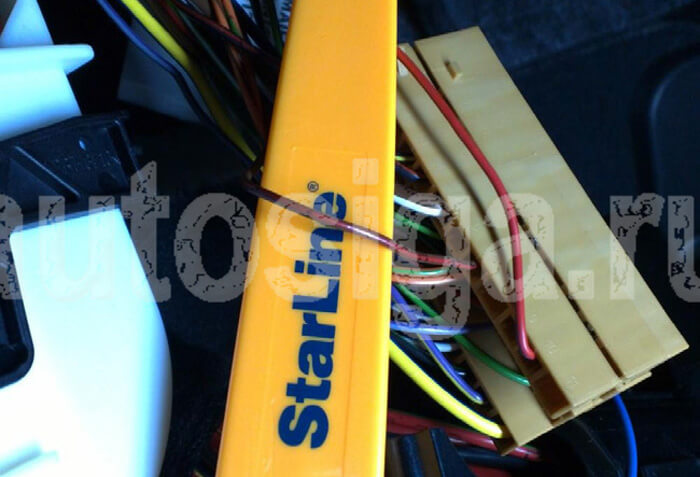

Подключение к поовротам
Аварийка - коричневый/красный

Подключиться к проводам для автозапуска удобно на разъёме замка зажигания.

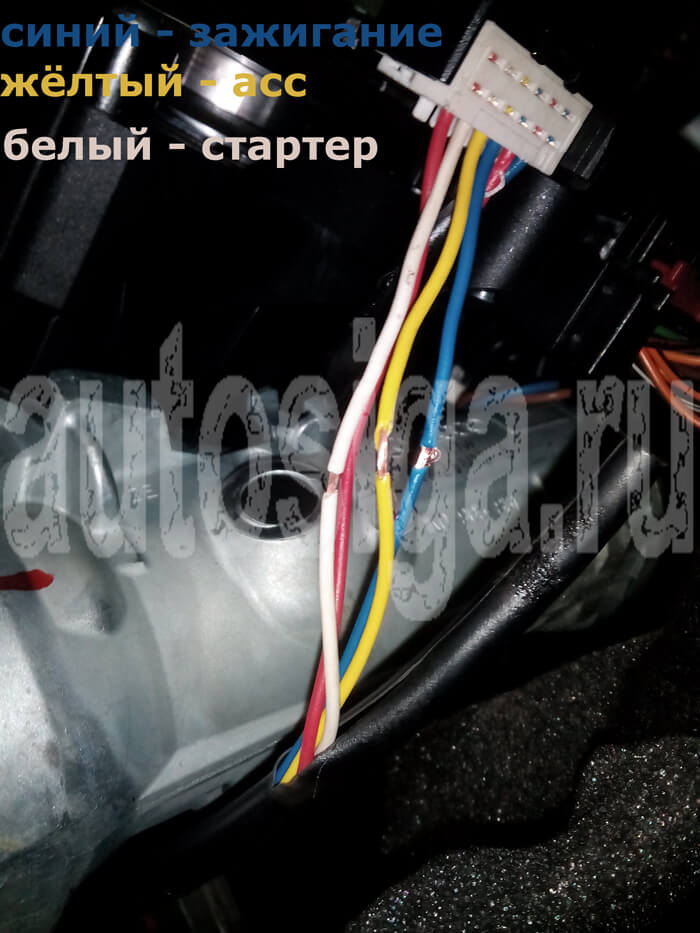

Силовые провода
зажигание - синий, асс - жёлтый, стартер - белый

Для автозапуска подать массу на время вращения стартера на чёрный/зелёный и чёрный/серый провода на реле стартера с зелёной защёлкой.

Стартер 2
стартер 2 (-) - чёрный/зелёный и чёрный/серый

В некоторых картах монтажа установки сигнализации (Starline, Pandora) на Audi Q3 указывается, что для вращения стартера надо подать плюс на провод педали тормоза - красный/чёрный всё в том же коричневом разъёме BCM. У меня этот номер не прошёл. Только подача минусов на указанные выше провода заставили стартер крутиться.

Выполнить подключение питания автосигнализации на блоке предохранителей.

Питание +12В
+12В (-) - красный

Не забудьте прописать обороты холостого хода в память Pandora DX50.

Запись холостых оборотов

При автозапусках и дистанционном запуске на панели приборов горит надпись о неисправности системы старт/стоп. Поэтому лучше при снятии с охраны в режимах автозапуска глушить двигатель.

Обход штатного иммобилайзера на Audi Q3

К сожалению, на настоящий момент не придумали бесчиповые алгоритмы обхода иммобилайзера на этом автомобиле. Поэтому только аналоговый способ обхода - второй ключ или дополнительный чип.

Подключение модуля обхода возможно как в разрыв любого провода штатной антенны на замке зажигания, так и накидкой на штатную антенну.

Обход иммобилайзера
Антенна иммобилайзера - синий и коричневый. Обход в разрыв

Обход иммобилайзера
Антенна модуля обхода иммобилайзера. Обход накидкой
