Карта установки автосигнализации на Volkswagen Tharu 2021 PTS

Volkswagen Tharu 2021 года с кнопкой Start/Stop. Устанавливаем автосигнализацию Pandora с автозапуском. Код авто для сигнализации – 1136.

Обход штатного иммобилайзера выполняется с помощью второго ключа. Подключения делаем на блоке Kessy, BCM, в левой кик-панели и жгуте двери водителя.

Что Pandora видит и чем управляет по CAN

Pandora по CAN видит:

• двери;
• багажник;
• зажигание;
• капот;
• педаль тормоза;
• паркинг;
• slave;
• пробег;
• тахометр;
• уровень топлива.

Pandora по CAN управляет:

• центральным замком, если включено управление штатной охранной системой.

Управление климат-контролем по CAN

Через CAN доступны следующие команды:

• включение и выключение климат-контроля;
• установка температуры;
• включение и выключение дефростера;
• управление подогревом сидений;
• обогрев стёкол и зеркал.

Кондиционером не управляет.

Питание и аналоговое управление аварийкой

Питание берём в жгуте из двери водителя:

• +12В – зелёный/фиолетовый.

Аварийкой управляем по минусу на разъёме C блока BCM над левой кик-панелью:

• управление аварийкой (-) – коричневый/красный.

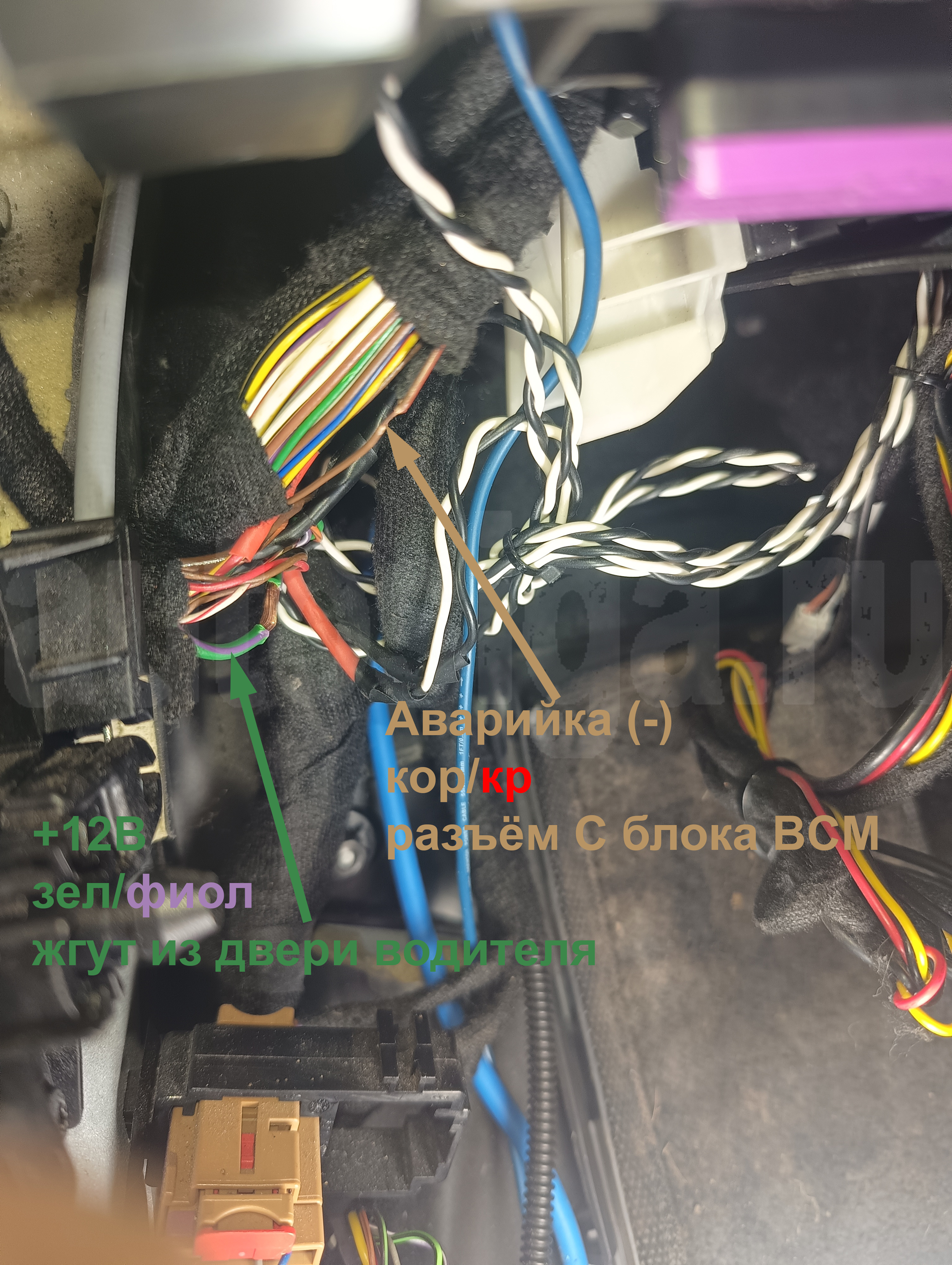

Питание в жгуте двери водителя и управление аварийкой на разъёме C блока BCM

Педаль тормоза для автозапуска

Педаль тормоза подключаем в синем разъёме левой кик-панели:

• педаль тормоза – чёрный/красный.

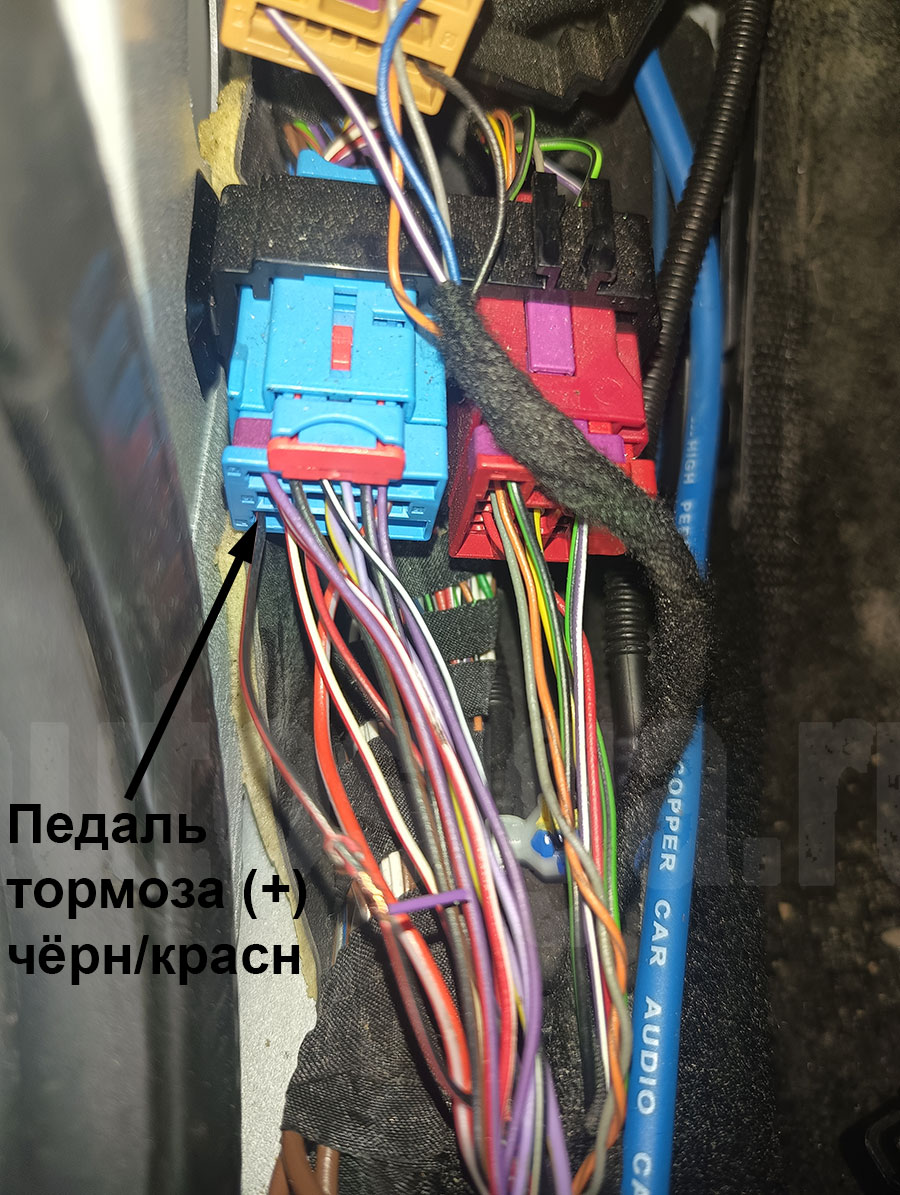

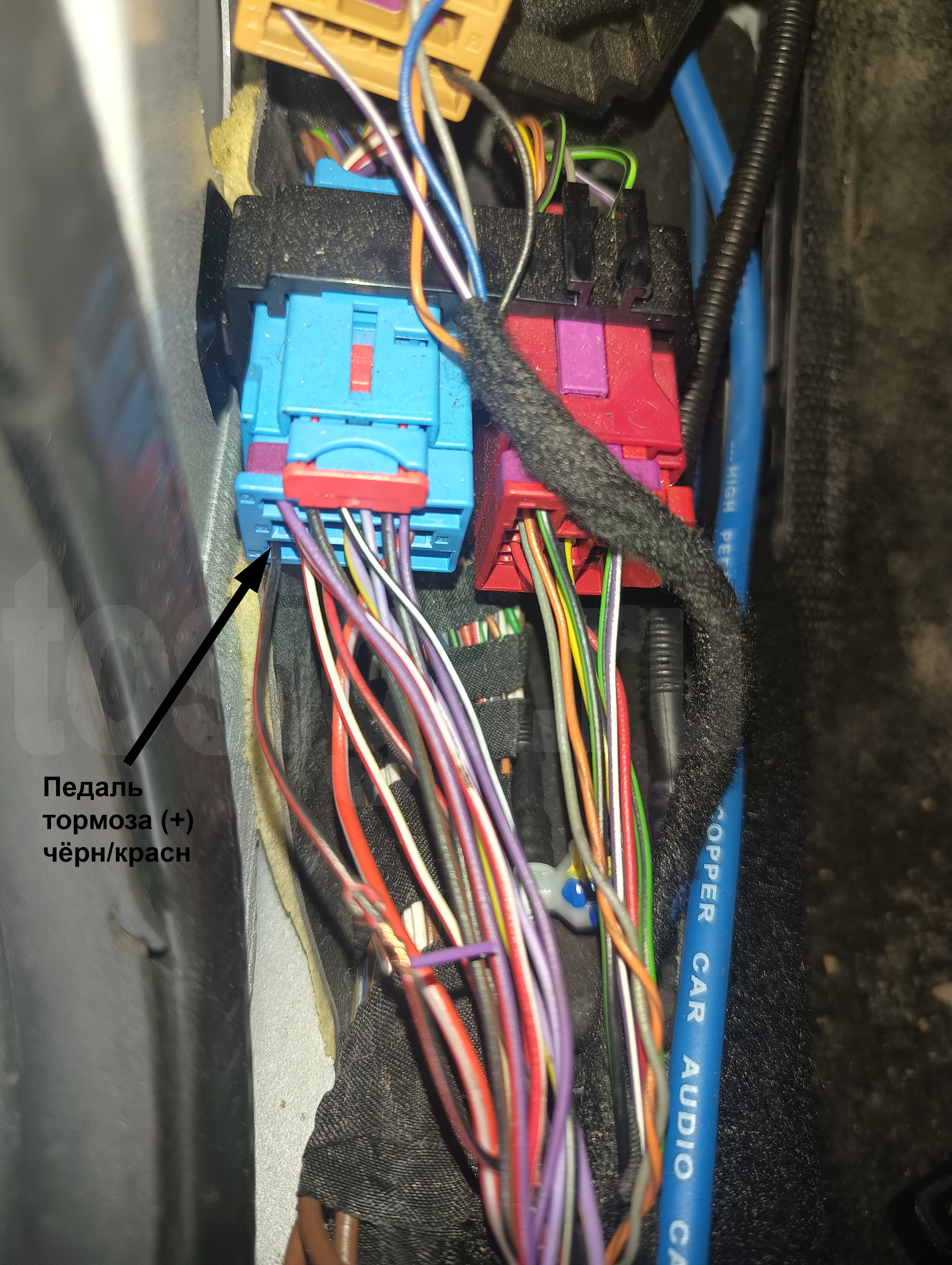

Синий разъём левой кик-панели: педаль тормоза для автозапуска

Подключение CAN и кнопки Start/Stop на блоке Kessy

Блок Kessy расположен справа от рулевой колонки. На его разъёмах подключаем:

• CAN-H – зелёный;
• CAN-L – оранжевый/коричневый;
• PTS (-) – фиолетовый и фиолетовый/синий.

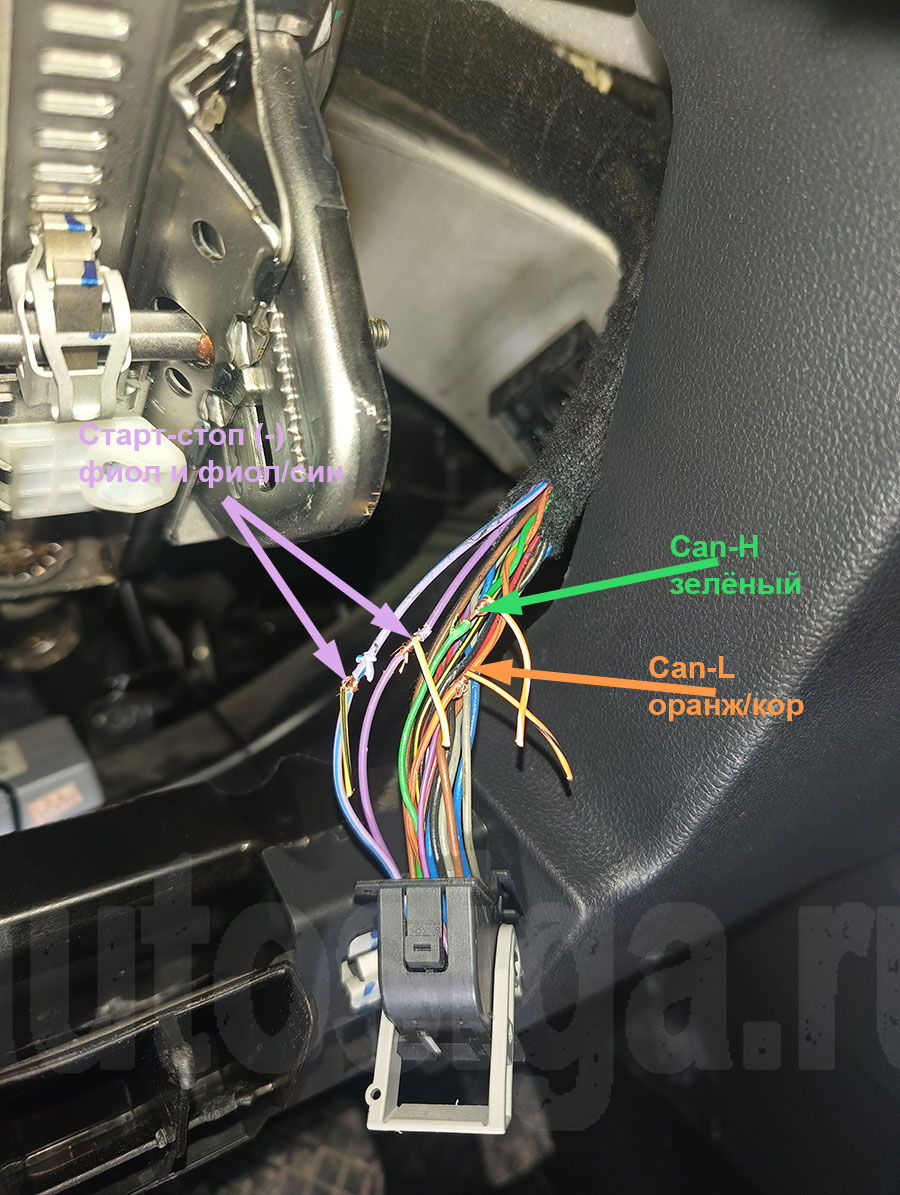

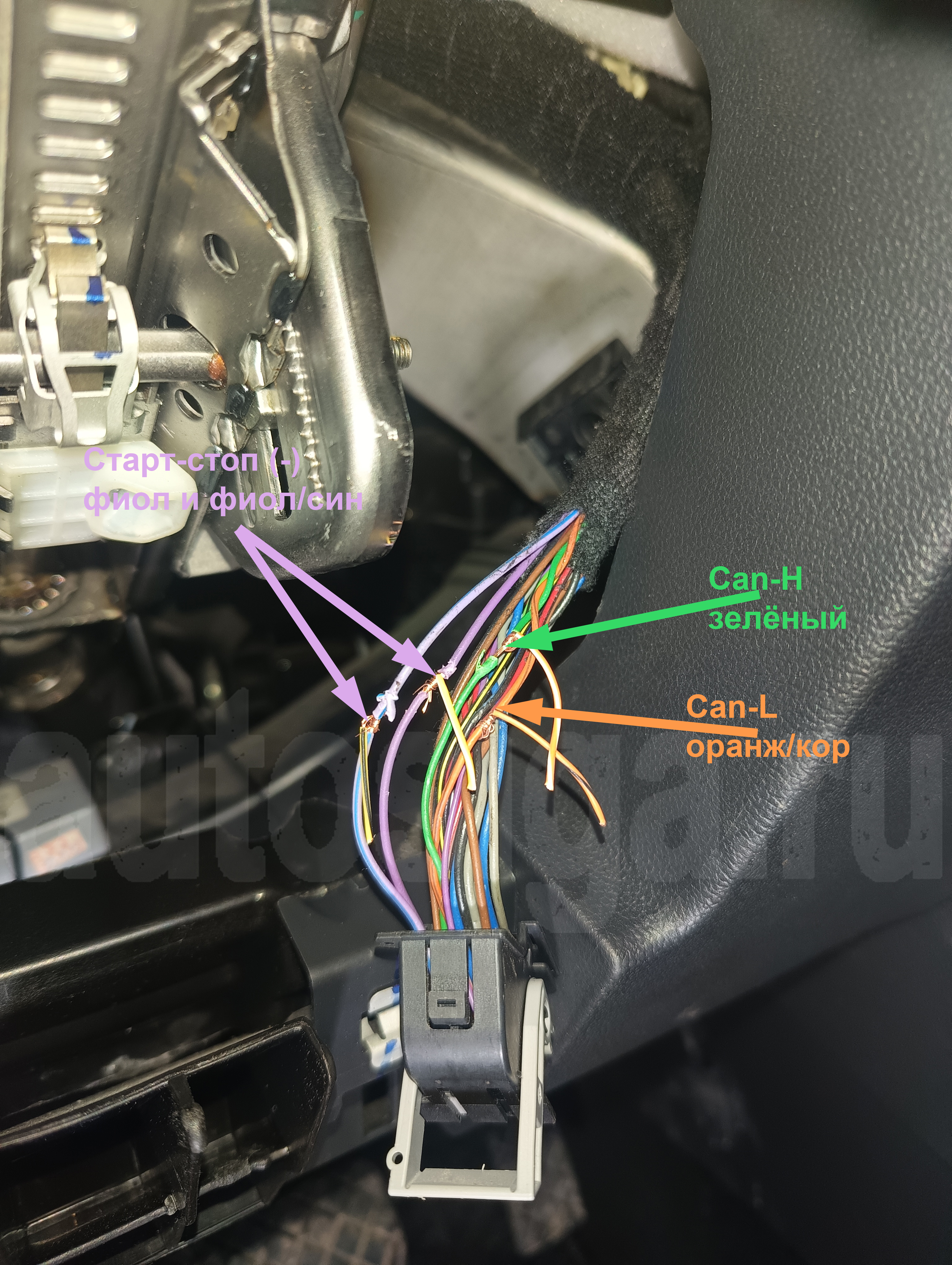

Разъёмы блока Kessy: CAN-H, CAN-L и цепи кнопки Start/Stop

Обход иммобилайзера с помощью второго ключа

Антенна штатного иммобилайзера находится на кожухе рулевой колонки.

Цепь обхода можно подключить двумя способами:

• в разрыв одного из проводов штатной антенны;
• накинуть петлю на антенну иммобилайзера.

Я делал в разрыв одного из проводов антенны. На второй ключ мотал 6 витков.

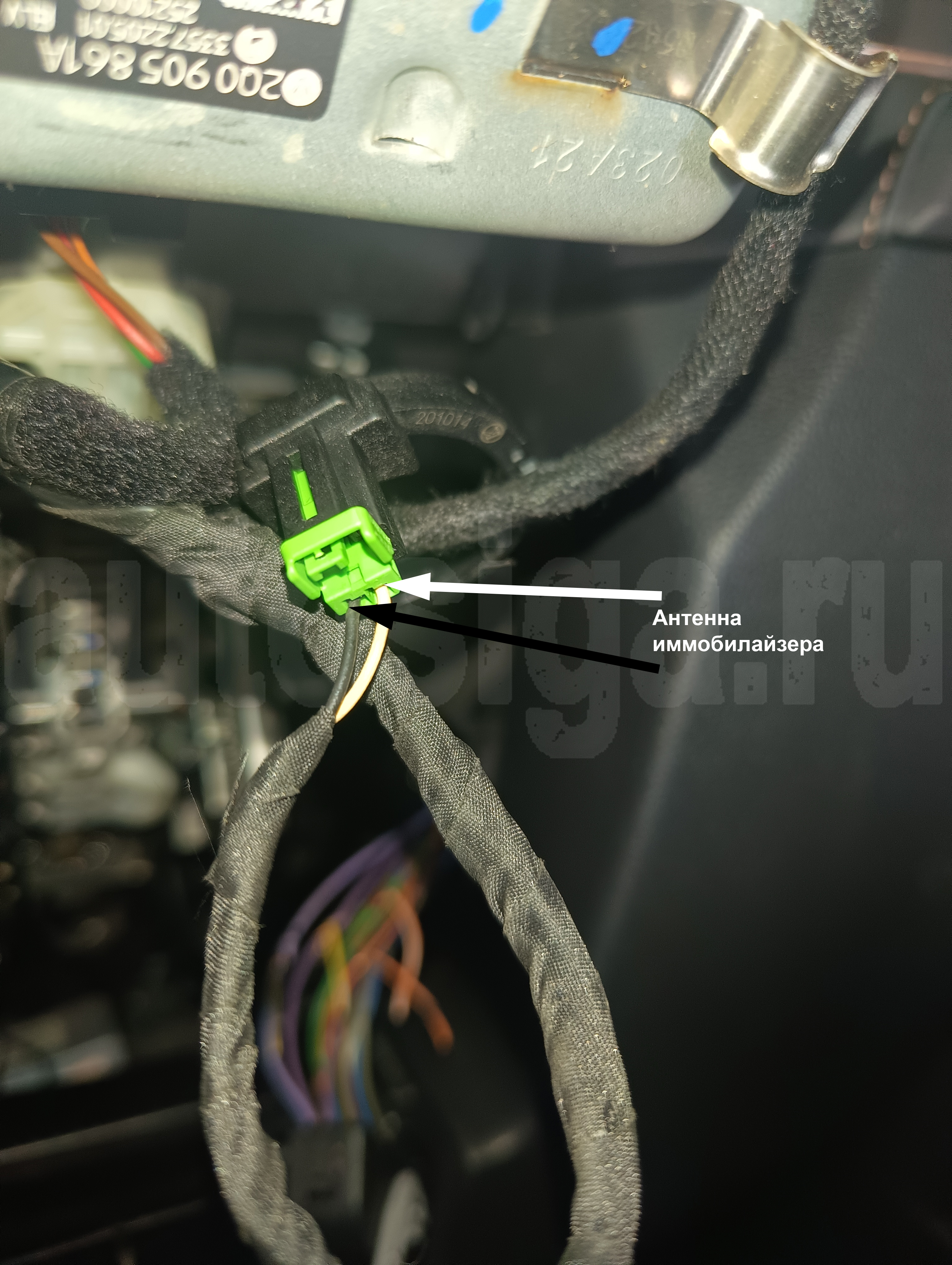

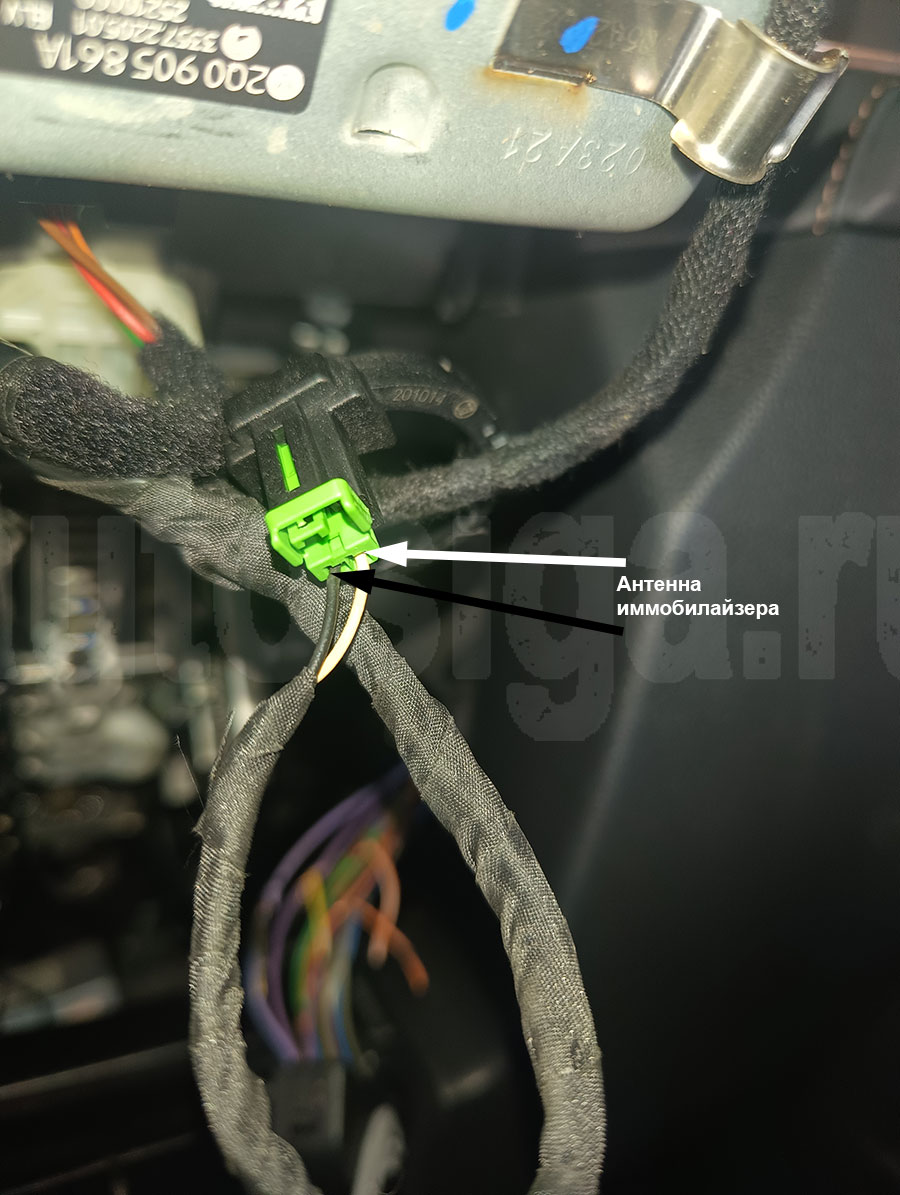

Антенна штатного иммобилайзера на кожухе рулевой колонки

Работа центрального замка и штатной охраны

При включённом управлении штатной охранной системой Pandora выполняет:

• отпирание центрального замка;
• запирание центрального замка;
• отпирание и запирание лючка бензобака.

После продолжительного простоя управление ЦЗ по CAN от сигнализации на проверенном автомобиле не работало. При включённом зажигании, в том числе во время автозапуска, центральный замок управлялся нормально.

Если управление штатной охранной системой отключить, Pandora вообще не управляет центральным замком по CAN.

Запирание лючка бензобака после автозапуска

При автозапуске отпирается лючок бензобака. Чтобы после завершения запуска снова запереть лючок, в настройках центрального замка включаем повторное запирание после окончания автозапуска.

Работа штатного ключа, кнопок на дверях и центрального замка при автозапуске

Во время автозапуска кнопки на дверных ручках не работают.

Кнопки штатного ключа позволяют поставить и снять Pandora с охраны, но центральным замком при этом не управляют. С брелока или приложения сигнализации ЦЗ работает.

Для управления центральным замком при АЗ/ДЗ через штатный брелок настройте таймерный канал следующим образом:

• отпирание ЦЗ при снятии с охраны в режиме АЗ/ДЗ;
• запирание ЦЗ при постановке в охрану в режиме АЗ/ДЗ.

Для снятия с охраны в автозапуске один раз нажимаем кнопку отпирания на штатном ключе. Для постановки в охрану два раза нажимаем кнопку запирания на штатном ключе.

Выключение внешнего света после автозапуска

После окончания автозапуска или дистанционного запуска выключается любой внешний свет, кроме чисто включённых габаритов.
