Установка и подключение автосигнализации на Lada Xray 2016

Lada Xray 2016

Устанавливал сигнализацию Pandora DX 50.

Подготовка к установке автосигнализации – разбор салона Лада Xray

Для доступа к замку зажигания и облегчения монтажа сигнализации снять кожух рулевого вала и щиток приборов. Для этого проделываем действия, показанные на фото.

Саморезы крепления
Отвернуть два самореза крепления

Кожух рулевого вала
Снять кожух (крепление на защёлках)

Кожух снят
Кожух рулевого вала снят

Ручка управления сигналами поворотов
Отвернуть два самореза крепления ручки управления сигналами поворотов

Без ручки управления поворотами
 Снять ручку управления поворотами

Накладка панели приборов
Демонтировать декоративную накладку панели приборов (на защёлках)

Без накладки панели приборов
Открутить два самореза крепления панели приборов

Без щитка приборов
Снять щиток приборов

Работа под капотом

Установить под капотом сирену.

Сирена
Возможное место установки сирены

Сирена
Крепление сирены на саморезы

Установить концевик капота, если нужно.

Концевик капота
Возможное место установки концевика капота

Провода в салон можно проложить через штатный уплотнитель слева от педалей.

Штатный уплотнитель
Вид из салона штатного уплотнителя

Штатный уплотнитель
Вид из подкапотного пространства штатного уплотнителя

Подключение и установка автосигнализации на Lada Xray

Выполнить подключение массы сигнализации можно за панелью приборов в штатное место.

Масса
Подключение массы

К шине can подключаемся в разъёме BCM, который расположен слева от рулевой колонки.

Разъём для подключения can
Местоположение разъёма

Можно подключиться либо к витой паре розовый-белый либо к витой паре бежевый-серый.

Подключение к can
CAN-H – розовый или бежевый, CAN-L – белый или серый

По CAN управляем центральным замком, поворотами. Из CAN берём двери, багажник, капот, тормоз, заведённый двигатель, нейтраль (для робота). Возможен режим Slave, в том числе и при открытии багажника со штатного брелка. Состояние габаритов (включены или нет) также контролируется по кан шине. Функция комфорт не работает.

Обязательно подключите по аналогу контроль зажигания (хоть Pandora и видит зажигание по кан)! В противном случае сигнализация не видит тахометр (и педаль тормоза плюс к этому) и, как итог, не будет работать автозапуск.

Это актуально, если Вы обходите штатный иммобилайзер по can средствами самой Пандоры. Если Вы обходите иммобилайзер с помощью простого аналогового обходчика, то подключение к зажиганию по аналогу не обязательно.

Подключиться к силовым проводам удобнее всего на разъёме замка зажигания.

Силовые провода
+12 – красный, зажигание – жёлтый, pin 4 (напротив красного), асс – жёлтый, pin 6 (напротив розового), стартер – розовый

Также к стартеру можно подключиться под капотом к реле стартера.

Реле стартера
Реле стартера под капотом

Реле стартера
Стартер – светлый синий провод на силовом реле стартера под капотом

Если Вы подключили стартер первым способом (на замке зажигания), то иногда может потребоваться подключение дополнительного провода для вращения стартера. Сигнал отрицательной полярности, запрограммированный как Стартер 2, подаётся на один из проводов BCM.

 Разъём с проводом стартера
Местоположение разъёма

Стартер на BCM
Стартер 2 (-) - коричневый

Стартер 2
Схема управления стартером

Питание сигнализации можно взять и на блоке BCM.

Питание на BCM
+12В – красный, масса – чёрный

В качестве блокировки можно использовать цепь топливного насоса – белый провод в правом переднем пороге.

Бензонасос
Бензонасос – белый

Ещё в качестве блокировки можно использовать цепь блока впрыска (желтый тонкий провод предохранителя F19 блока предохранителей салона).

Впрыск
Цепь питания блока впрыска – жёлтый

Программирование автосигнализации для корректной работы автозапуска и обхода иммобилайзера

В настройках Автозапуск - Обходчик штатного иммобилайзера разрешите пункт "Обходчик штатного иммобилайзера по CAN".

Настройки Alarm Studio
Настройка программы Аларм Студио

Для исключения перекрутки стартера или недокрутки, пропишите обороты холостого хода.

Запись холостых оборотов

Программирование бесключевого обхода штатного иммобилайзера Lada Xray в сигнализации Pandora DX50

Войти в режим программирования с помощью кнопки Valet.

Нажать на кнопку Valet 21 раз. Сирена в ответ чирпнет 21 раз. Светодиод, если всё правильно подключено, загорится зелёным.

Включить зажигание. СИД начнёт мигать зелёным 1 раз/сек. В это время автосигнализация собирает информацию с автомобиля. Когда процесс сборки будет закончен сирена квакнет 1 раз, и СИД загорится зелёным постоянно. Нажимаем Valet один раз для того, чтобы данные остались в памяти блока сигнализации. Процесс сбора информации может длиться 5 минут.

Отключаем блок сигналки от авто. Подключаемся к компьютеру. Входим в режим программирования и включаем Alarm Studio. Вы должны быть авторизованы в программе и подключены к интернету.

Вам предложат пройти процедуру клонирования.

Настройки Alarm Studio
Процедура клонирования – приглашение к процессу

Жмём ОК.

Через 1-2 минуты процесс клонирования будет завершён.

Настройки Alarm Studio
Процедура клонирования – конец процесса

Программирование бесключевого обхода штатного иммобилайзера Lada Xray в сигнализациях Starline

Если Вы устанавливали Starline, то процедуру клонирования выполняем следующим образом.

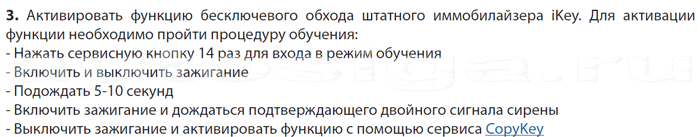

Порядок клонирования

Далее всё выполняем согласно инструкции сервиса CopyKey, находящегося по адресу https://can.starline.ru/uploads.

Другие карты установок и точки подключения сигнализаций на этот же автомобиль
