Установка сигнализации на Volvo XC70

Точки подключения автосигнализации на Volvo XC70 2001 года, АКПП

Замок зажигания
зажигание 1 - синий/красный
стартер - жёлтый/белый
асс 1 - фиолетовый (пропадает при стартере)
асс 2 - синий (не подключал)
ключ в замке (+) - жёлтый, подключать обязательно для автозапуска (при стартере не должно пропадать)
обход штатного иммобилайзера - обходчик Starline BP-03 (стандартная петля на замок)

Концевик дверей (+) - белый (задержка), лампа освещения в ногах водителя

Концевик багажника (+) - белый (задержки нет), лампа освещения багажного отсека

Габариты (+) - жёлтый толстый, блок предохранителей

Тормоз (+) - жёлтый на лягушке

Запирание центрального замка (-) - фиолетовый/белый в двери водителя
Отпирание центрального замка (-) - синий/белый в двери водителя (первый импульс открывает водительский замок, второй - все остальные)
При заведённом двигателе центральный замок не закрывается.

Импульс для контроля двигателя - синий на датчике распредвала (с правой стороны двигателя). Для Starline A91 импульсы с катушек и форсунок не подошли (перекрут).


Точки подключения автосигнализации на Volvo XC70 2008-2010

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Блок за бардачком:
+12 - красный/черный
габариты передние - зелёный/оранжевый и серый/коричневый в зелёном разъёме
CAN - витая пара, серый/оранжевый и фиолетовый/оранжевый
тормоз и имитация нажатия - фиолетовый/белый в коричневом разъёме
кнопка старт/стоп (+) - синий в синем разъёме (можно взять за щитком синий/белый)

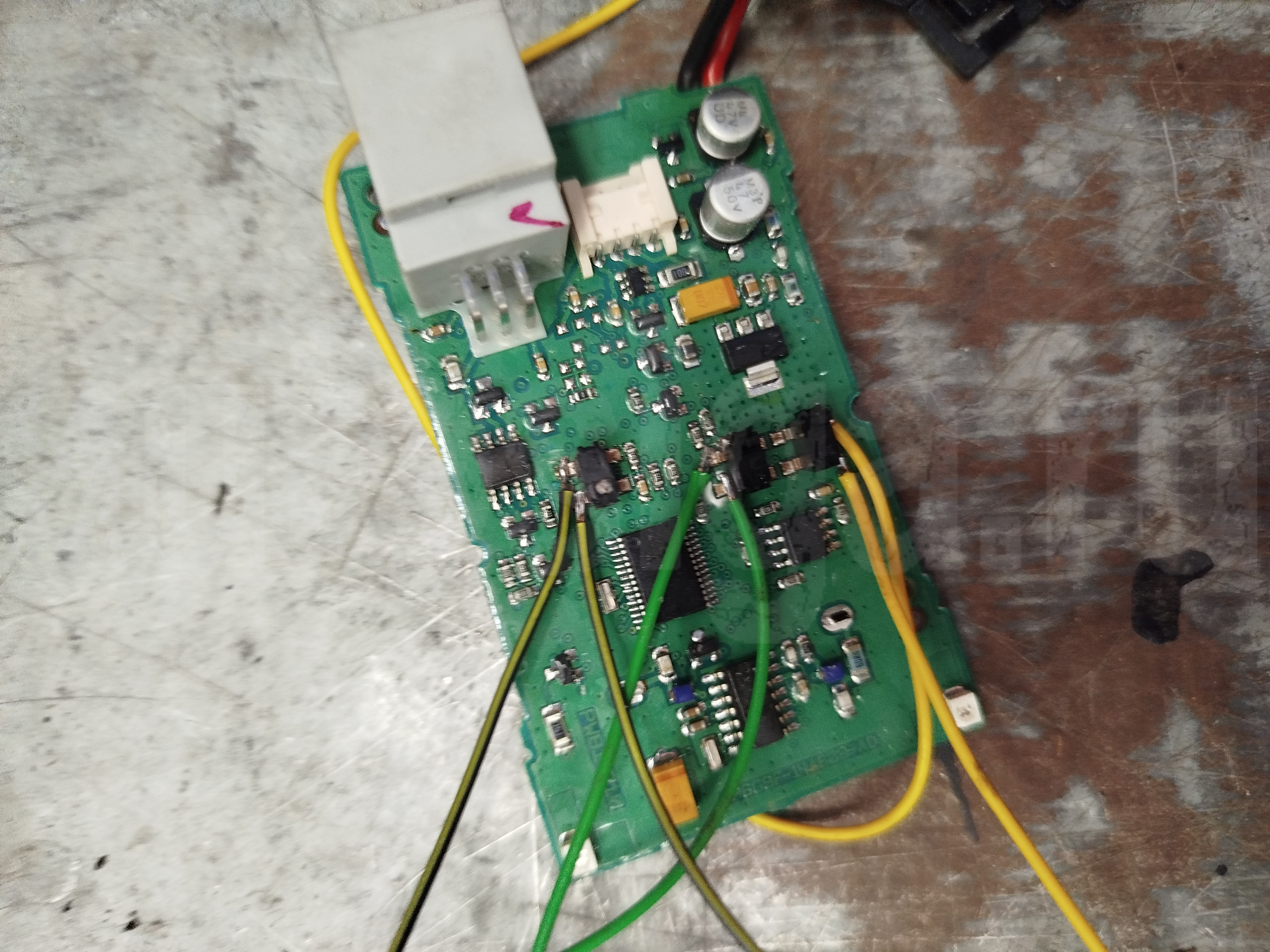

Для доступа к слоту снять щиток, открутить 3 болта. Слот нужно разобрать, отпаять плату от антенны иммо. На ней три микрика. К ним нужно подпаяться. Два стоят рядом (1 и 2) один чуть дальше (3).
Для управления используем три реле и два дополнительных канала. Микрик 3 замыкаем на 1 секунду перед запуском, микрики 1 и 2 замыкаем на 1 секунду после остановки двигателя.

Обход иммобилайзера - 6-8 витков. Шерхан BP2 работает идеально, если не сжимать антенну (Starline BP3 не работает).

Can Starline управляет замками при заведённом двигателе, разбирать дверь не нужно.

Комментарии

Цитирую Сергей323:
Добрый вечер. У кого то есть точки подключения и логика обхода имобилайзера на Вольво s80, 2007г. Стоит бесключевой доступ. Или мож кто ставил.

У idatalink заявлен обход вроде. Зайдите на их сайт, почитайте. Там же и точки должны быть в инструкции по подключению.
Добрый вечер. У кого то есть точки подключения и логика обхода имобилайзера на Вольво s80, 2007г. Стоит бесключевой доступ. Или мож кто ставил.
xc70 2008-2010
Блок CEM за бардачком
+12 кр/чер
Зел.разъем Габариты(перед) зел/ор и сер/ко
can витая пара сер/ор и фл/ор
Кор.разъем тормоз и имитация нажатия фл/бед
Синий разъём кнопка старт стоп (+12) синий (можно взять за щитком син/дел)
СЛОТ
Для доступа снять щиток, открутить 3 болта (головка 8) слот нужно разобрать , отпаять плату от антенны иммо, на ней три микрика. К ним нужно подпаятся, два стоят рядом (1 и 2) один чуть дальше(3) для управления используем три реле и два доп канала. Микрик 3 замыкаем на 1сек,перед запуском, микрик 1 и 2 замыкаем на 1сек,после остановки двигателя.
Обход 6-8 витков, шерхан bp 2 работает идеально если не сжимать антенну(SL bp 3 не работает)
Can старлайна управляет замками при заведённом двигателе, разбирать дверь не нужно.
Volvo XC 60 2009 (can)
can H - СероОранж
can L - ФиолетОранж Правая и левая стойка выход из двери.
Аварийка - СероКрасный (Управления минус)
СветлоЗелёныйОранжевый (моргание)
Жгут с право идёт на верх и на лева .
Плюс - КрасныйЧерный
Минус - ЧёрноБелый
Цитирую Евгений:
Здравствуйте,подскажите есть ли точки подключения на volvo xc 90 именно 2003 года.хочу поставить can-pro модуль и сигнализацию аллигатор c-500 авто этого года проблематично в установке.хотелось бы чтоб она полноценно работала со штатной сигнализацией.

Здравствуйте. Нет такой у меня. Спрашивайте на форуме.
Здравствуйте,подскажите есть ли точки подключения на volvo xc 90 именно 2003 года.хочу поставить can-pro модуль и сигнализацию аллигатор c-500 авто этого года проблематично в установке.хотелось бы чтоб она полноценно работала со штатной сигнализацией.
блокировка под капотом 5а предохранитель .постоянный плюс.
Volvo xc90 2007 can
Зажигание (блокировка) -Синий красный на замке.
Аварийка -Желтый под приборной панели (минус)
Если нужен поворотник то из двери.
CAN- На OBD Зелёный и Белый.
