Точки подключения автосигнализации на Citroen C1 2011, робот

Автор goodzeev

Для удобства снимаем верхнюю крышку торпедо.
Снимаем ручку вентилятора и откручиваем саморез.
Снимаем накладку на защелках и откручиваем 2 самореза.
Снимаем накладки замка зажигания и снимаем тахометр.
Снимаем накладки боковых стоек и решетки динамиков - под ними 2 гайки.
В бардачке открываем заглушку, снимаем разъем подушки и откручиваем болт крепления.
Снимаем накладку вверх и на себя.

Замок зажигания:
+12 – синий
acc – белый
зажигание – желтый
стартер – черный

Ручник – желтый (развязать диодом) в большом разъеме на стойке

Импульс – черный на разъеме тахометра. Я подключал по генератору, тянул под капот на красный тонкий провод.

Жгут порога водителя:
концевик двери водителя – розовый (остальные концевики установить)
повороты – желтый с серыми точками и зеленый с точками

Управление центральным замком (сила) – из двери водителя красный и зеленый

Для запуска требуется имитация нажатия педали тормоза. На разъеме педали тормоза замкнуть белый (+) и синий

Обход иммоблайзера – петля на замок.


Точки подключения автосигнализации на Citroen C2 2004

Замок зажигания:
+12 – красный
зажигание – жёлтый
стартер – синий

центральный замок (силовые) – белый (запирание) и коричневый (отпирание), блок BCM, серый 16-ти контактный разъём GRIS PH2, контакты 13 и 15

повороты – белый и зелёный, блок BCM, чёрный 16-ти контактный разъём NOIR PH1, контакты 14 и 13

дверь водителя (-) – установить свой концевик
дверь пассажира (-) – голубой, блок BCM, белый 40-ка контактный разъём BLANC EH1, контакт 5
багажник (-) – зелёный, блок BCM, серый 40-ка контактный разъём GRIS EH2, контакт 14

тормоз – белый толстый, разъём педали
Для запуска двигателя необходимо нажатие на педаль тормоза. Для имитации нажатия собираем нижеследующую схему (на примере Starline A91)

Схема имитации нажатия тормоза для автозапуска на Citroen C2 2004

импульс – белый, генератор (именно импульс, а не зарядка)

Обход иммобилайзера – Starline ВР-03, 4 петли на замок.


Точки подключения автосигнализации на Citroen C3 2009

На блоке предохранителей берём +12 Вольт (белый) и зажигание (жёлтый).

К поворотам цепляемся отдельно к передним и отдельно к задним.
Задние в водительском пороге – синий и зелёный.
Передние в среднем разъёме в монтажном блоке под капотом – красно-синий и зелёно-чёрный.

Бензонасос в водительском пороге белый.

Управление цз по силовым проводам – из двери водителя два красных.

Все концевики в водительском пороге отрицательные.
Передний левый – ставим свой.
Передний правый – красный.
Задний левый – зелёный.
Задний правый – красный.
Багажник – голубой.


Точки подключения автосигнализации на Citroen C4 2006

Точки подключения автосигнализации на Citroen C4 2006


Точки подключения автосигнализации на Citroen C4 купе 2007

Ставил тут а93.

Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Центральный замок
Пин 13 и пин 15 на сером большом разъёме внизу BCM: открыть/закрыть в разрыв, + подавать в сторону проводки. Синий и зелёный в сторону проводки авто, синий/чёрный и зелёный/чёрный в сторону разъёма, перемычка на +12.

Концевики (-)
Вверху BCM белый 40 пиновый разъём, синяя вставка:
багажник – красный/серый, 13 пин
водительская дверь – белый/красный, 4 пин
пассажирская дверь – коричневый/жёлтый, 5 пин

Аварийка (минусовое импульсное управление)
Разъём noir/black на ВСМ: голубой/серый, 2 пин

Тормоз (+)
Разъём на педали: серый, 2 пин

Замок зажигания:
+12В – белый/зелёный
стартер – жёлтый
зажигание 1 – синий/жёлтый

Контроль работы двигателя по тахометру
Подкапотный блок предохранителей справа, там блок управления ближе к фаре; разъём, который ближе к крылу – жёлтый/белый. Не перекручивает.


Точки подключения автосигнализации на Citroen C4 Sedan 2014 МКПП

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

+ 12 – красный (pin 2) на 2-х контактном разъёме с двумя толстыми проводами

Синий 60-ти контактный разъём (Цвета проводов не обозначены, т.к. могут от года выпуска отличаться. Смотреть номера контактов)
Can-H (CAN B StarLine) – pin 16
Can-L (CAN B Starline) – pin 18
Зажигание – pin 32
Стартер – pin 22
Закрыть центральный замок (использовать гибкий канал №3 StarLine) – pin 33
Аварийка (альтернативное управление) – pin 7

Коричневый 60-ти контактный разъём
Концевик двери и отпирание центрального замка – pin 22
Концевики дверей – pin 26, 4, 29
Концевик багажника – pin 19
Открытие багажника (сила) – pin 52
Ручник – pin 37

Тормоз – pin 2 на разъёме педали тормоза

Открывание центрального замка (силовой) – pin 8 в чёрном 16-ти контактном разъёме (использовать в случае, если активна штатная сигнализация. Закрытие ЦЗ в этом случае не меняется - pin 33 на синем разъёме)

Если штатка не активна, то в КАН шине есть только контроль работы двигателя и статус IGN.

Если вариант с ручной коробкой, то статус зажигания желательно брать АНАЛОГОМ, а из КАН берем только контроль работы двигателя.

Если ставится сигнализация без CAN, то контроль работы двигателя у Starline будет адекватно работать только по Схеме 2.

Если штатка активна, то открытие ЦЗ делайте по силе, в разрыв, на чёрном 16-ти контактном разъёме (Pin 8).

Обходчик самодельный, по 15 витков на замке и на чипе эмалированного провода 0,3 мм. Чип легко извлекается из запасного ключа.

Все двери собрать через диоды и развязать диодами от блока электропакета. Так же развязать диодами ручник и концевик багажника. (см. Схему 1)

Для корректной работы ЦЗ на сигнализациях StarLine в качестве импульса закрытия используйте гибкий канал. Стандартный канал ЗАКРЫТЬ у StarLine подает дополнительный импульс закрыть при закрытии багажника, после его открытия, что приводит открытию ЦЗ, т.к. провод ЦЗ в машине однопроводный и имеет альтернативный тип управления ЦЗ. Поэтому, чтобы сигнализация не подавала больше никаких импульсов на этот провод, кроме как импульс постановки на охрану, программируем его так:
CH-3 (желтый/синий)
1000
2001
3000
4000
ЗП02
У000
ОС00
У000
dyOn
dbOn

Схема 1
Точки подключения автосигнализации на Citroen C4

Схема 2
Точки подключения автосигнализации на Citroen C4


Точки подключения автосигнализации на Citroen C5 2001

Здравствуйте.
Частенько пользуюсь вашим сайтом для установки сигнализаций.
Но вчера ни ваш, ни один из известных не помог. Попался чудо француз Citroen C5 2003 без CAN, попытался методом поиска, быстро нашел повороты на BCM и Ц.З. на кнопке - однопроводное управление. А остальное - "туман".
Но после настойчивого поиска в нете кое-что нарыл и хочу поделится с народом.
Прошу выложить для общего пользования.

Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Тахометр брал под капотом, форсунки хорошо видны и жгут идет в большой бокс слева, там блок управления. Я нашел желтый провод тахо сигнала и авто заводится как часы, сигналка StarLine A93.

Педаль тормоза на лягушке, один из белых потолще.

Установка автосигнализации на Citroen C5 2001

ЦЗ на кнопке возле магнитолы, серый – закрыть и открыть, но закрыть делаем на него, а открыть на концевик водительской двери. Или другая схема от личинки в двери. Высылаю два варианта подключения: там цз разные схемы.

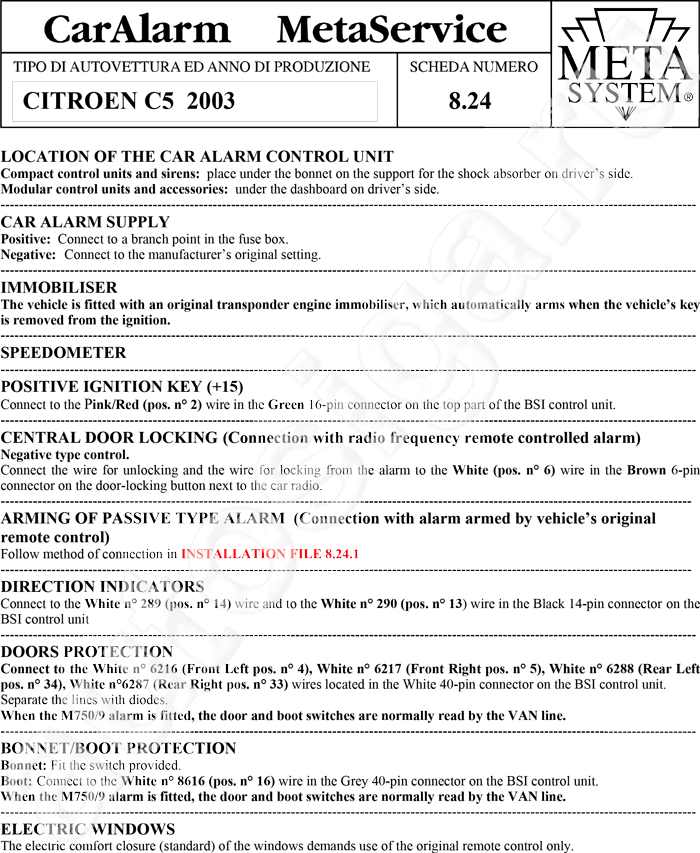

Установка автосигнализации на Citroen C5 2003

Всем удачи.

Комментарии

Ситроен С5 2006 г.в. ВСМ как на пежо 307,устанавливал старлайн S96v2,прошивка кана подошла от пежо 307 альфа,точки подключения can A и can B как на 307,зажигание и стартер на замке,все заявленные статусы читает,обход иммо работает. До 2005 года ВСМ может быть другой.
C4 2013 5D Автомат. Для управления центральным замком можно использовать 2 провода выходящих из двери красный и светлобежевый тонкие они же приходят в коричневый разъём блока BCM. Для открытия подать минус на оба провода сразу, для закрытия красный нужно разорвать а на бежевый минус. Таким методом подключения управляется штатка и багажник тоже блокируется
Цитирую talk:
Такая проблема купил ситрика С3 G1 и вот хочу поставить сигнализацию чтобы открывала и закрывала с брилка, а вот схемы не могу найти, добрые люди помогите что куда и какие провода резать чтобы работало. Прошу помощи, плизз!!!


Режь плюсовой на аккумуляторе.
Почему у вас на сайте точки подключения на ситроен с4 2014 на пины 16 и18 can B,а на сайте старлайн can A ? CAN-A
Вариант 1
Автомобиль
Зелёная вставка синего разъёма блока BSI.
CAN-H
Пин №16 (зелёный)
МОГУ ЛИ Я
Пин №18 (жёлтый)

StarLine 2CAN + 2LINv3
Такая проблема купил ситрика С3 G1 и вот хочу поставить сигнализацию чтобы открывала и закрывала с брилка, а вот схемы не могу найти, добрые люди помогите что куда и какие провода резать чтобы работало. Прошу помощи, плизз!!!
Цитирую Байкал.ру:
Добрый вечер, подскажите пожалуйста на пежо партнер 2004 года кузов 59 ,не можем найти провод импульса тахометра чтоб через него запитать сигналку ,через форсунки с развязками не хотим ,заранее спасибо

Здравствуйте. Пробуйте датчики коленвала, распредвала.
Добрый вечер, подскажите пожалуйста на пежо партнер 2004 года кузов 59 ,не можем найти провод импульса тахометра чтоб через него запитать сигналку ,через форсунки с развязками не хотим ,заранее спасибо
Citroen C4L (2014) sedan, АКПП, без штатной сигнализации.
Установка почти как "Точки подключения автосигнализации на Citroen C4 Sedan 2014 МКПП, Автор RA9UBD" но без CAN:
поворотники (их 3 зоны) передние, боковые (под зеркалами) и задние.
Передние - черный 60пин под коричневым 60пин-разъемом (коричневая вставка в нем),
#49 - левый передний, (фиолетовый)
#59 - правый передний, (светлозеленый),
Боковые и задние - коричневый 60пин-разъем (красная вставка)
#54 - левый задний (розовый)
#51 - левый боковой (желтый)
#41 - правый боковой (оранжевый)
#57 - правый задний (белый)
Ситроен С3 2017 концивики в коричневом раземе 2,4,8,37,29.
С4 2006 с активной штаткой. Как ц.з. можно подключить?
