Фото подключения автосигнализации на Toyota Ist 2002 года выпуска

Автор Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Разбираем верхнюю часть торпедо и подключаемся как показано на нижеприведённых фотографиях.

Управление аварийкой – зелёный/оранжевый
Установка автосигнализации на Toyota Ist 2002

Управление центральным замком. Коричневый/жёлтый – запирание, зелёный/чёрный – отпирание
Установка автосигнализации на Toyota Ist 2002

Повороты: розовый/чёрный и зелёный/жёлтый. Концевик водительской двери: красный/жёлтый. Концевик дверей и багажника: голубой.
Установка автосигнализации на Toyota Ist 2002

Тахометр – чёрный.
Установка автосигнализации на Toyota Ist 2002

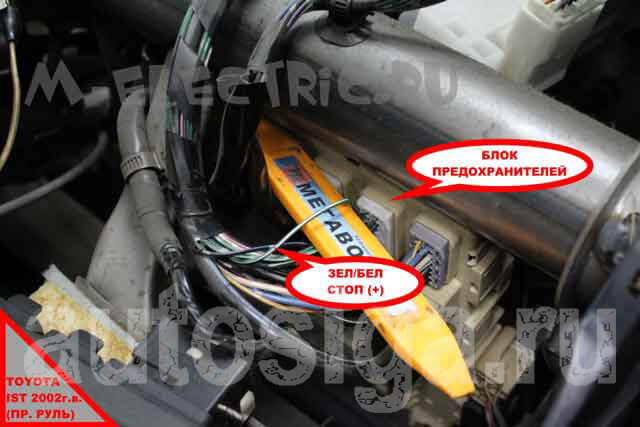

Стоп – зелёный/белый.
Установка автосигнализации на Toyota Ist 2002

+12 – белый/синий, АСС – белый/синий, IGN1 – чёрный/красный, IGN2 – чёрный/жёлтый, Starter – чёрный.
Установка автосигнализации на Toyota Ist 2002

Мегавольт

Другие карты установок и точки подключения сигнализаций на этот же автомобиль

Комментарии

Цитирую LEONID:
Центральный замок есть в фишке из двери водителя, зелёно-красный и коричнево-белый, по минусу...

Зачем ковыряться внизу, если можно снять верхнюю часть торпедо за 2 минуты и сидя на сидении спокойно всё подключать?
Центральный замок есть в фишке из двери водителя, зелёно-красный и коричнево-белый, по минусу...
